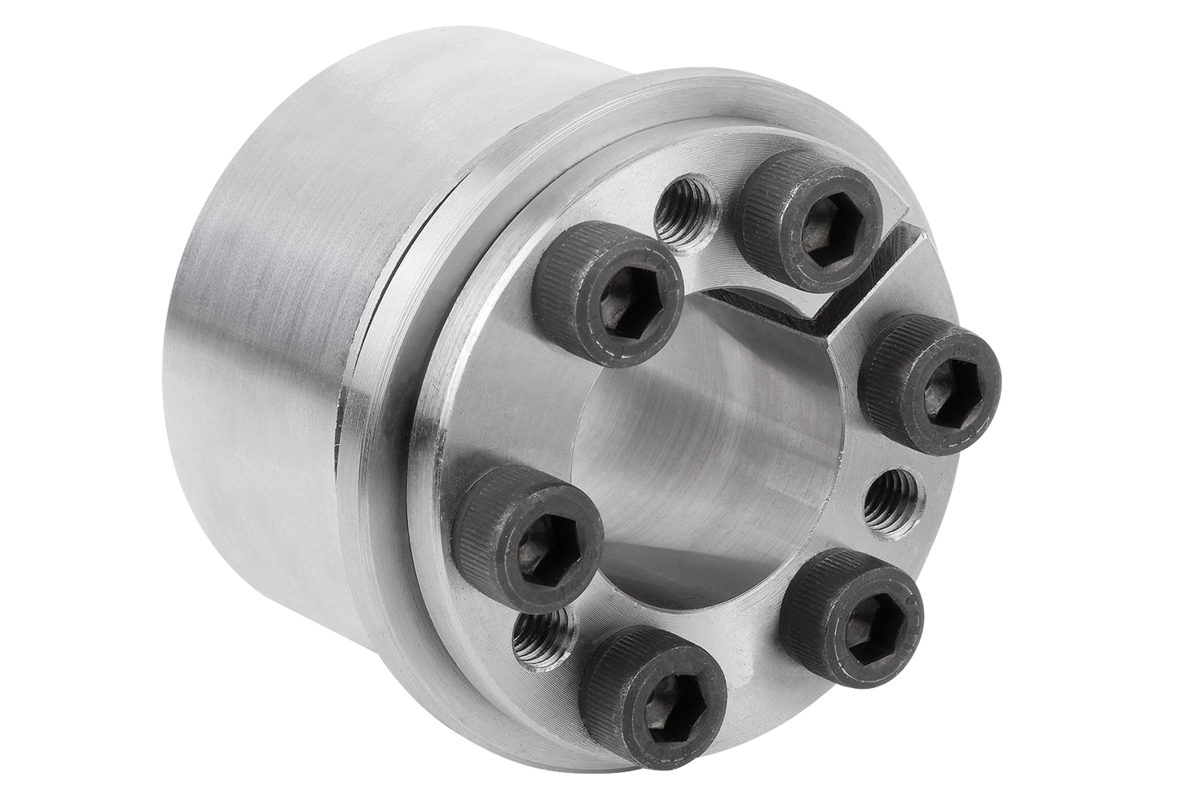

        Juegos de dispositivos de sujeción, forma C con anillo axial

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero.Versión:Acabado natural.Indicación:Estos juegos de dispositivos de sujeción son de uso universal.

- Para diámetro de árbol entre 19 y 85 mm
- Para momentos de torsión intermedios o elevados
- Apropiados para cubos con grosor de pared reducido
- Sin desplazamiento axial
- AutocentrantesMontaje:Aplicar una capa ligera de aceite en las superficies cónicas del juego de dispositivo de sujeción y en los puntos de contacto del árbol y el cubo. No utilizar MoS2 ni grasa. Introducir el juego de dispositivo de sujeción en la base del cubo y deslizar en el árbol. Apretar el tornillo en cruz por etapas al par de apriete indicado.

Desmontaje: retirar todos los tornillos y colocar en la rosca de extracción de la brida delantera. Apretar los tornillos en cruz por etapas hasta que se suelte el juego de dispositivo de sujeción.Tolerancias:Árbol:
Se recomienda la tolerancia h8.
Acabado superficial Rz ≤ 16 µm.

Cubo:
Se recomienda la tolerancia H8.
Acabado superficial Rz ≤ 16 µm.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 23352 Juegos de dispositivos de sujeción, forma C con anillo axial

317 kB

Resumen de juegos de dispositivos de sujeción y discos de compresión

80,8 kB

Cálculo del diámetro mínimo del cubo

174 kB

Planos

Selección/filtro de artículos

Referencia	D	D1	D2	B	L1	L2	L3	Con par de apriete MS Momento de torsión transmisible M Nm	Con par de apriete MS Fuerza axial transmisible F kN	Presión superficial en el árbol P N/mm²	Presión superficial en el cubo P N/mm²	Número de tornillos de sujeción	Par de apriete de los tornillos de sujeción MS Nm	Precio
23352-1947	19	47	53	45	26	31	39	320	33	180	70	6 x M6	17	413.84 MXN
23352-2047	20	47	53	45	26	31	39	330	33	170	70	6 x M6	17	413.84 MXN
23352-2247	22	47	53	45	26	31	39	370	33	155	70	6 x M6	17	413.84 MXN
23352-2450	24	50	56	45	26	31	39	400	33	140	70	6 x M6	17	426.72 MXN
23352-2550	25	50	56	45	26	31	39	420	33	135	70	6 x M6	17	442.40 MXN
23352-2855	28	55	61	45	26	31	39	470	33	120	60	6 x M6	17	471.24 MXN
23352-3055	30	55	61	45	26	31	39	500	33	115	60	6 x M6	17	471.24 MXN
23352-3260	32	60	66	45	26	31	39	710	44	140	75	8 x M6	17	523.32 MXN
23352-3560	35	60	66	45	26	31	39	780	44	130	75	8 x M6	17	523.32 MXN
23352-3865	38	65	71	45	26	31	39	850	44	120	70	8 x M6	17	559.44 MXN
23352-4065	40	65	71	45	26	31	39	890	44	110	70	8 x M6	17	569.52 MXN
23352-4275	42	75	81	55	30	36	47	1270	61	130	70	6 x M8	41	709.80 MXN
23352-4575	45	75	81	55	30	36	47	1360	61	120	70	6 x M8	41	709.80 MXN
23352-4880	48	80	86	55	30	36	47	1940	81	150	90	8 x M8	41	756.56 MXN
23352-5080	50	80	86	55	30	36	47	2020	81	145	90	8 x M8	41	756.56 MXN
23352-5585	55	85	91	55	30	36	47	2220	81	130	85	8 x M8	41	856.52 MXN
23352-6090	60	90	96	55	30	36	47	2430	81	120	80	8 x M8	41	927.64 MXN
23352-6595	65	95	101	55	30	36	47	2630	81	110	75	8 x M8	41	1,033.48 MXN
23352-70110	70	110	116	72	40	46	62	4580	131	125	80	8 x M10	83	1,491.00 MXN
23352-75115	75	115	121	72	40	46	62	4900	131	115	75	8 x M10	83	1,785.84 MXN
23352-80120	80	120	126	72	40	46	62	5230	131	110	70	8 x M10	83	1,904.28 MXN
23352-85125	85	125	131	72	40	46	62	6950	163	125	85	10 x M10	83	2,078.16 MXN
