23362Juegos de dispositivos de sujeción, forma H para momentos de... |
Volver |
|
Descripción del artículo/Imágenes del producto |
|
|

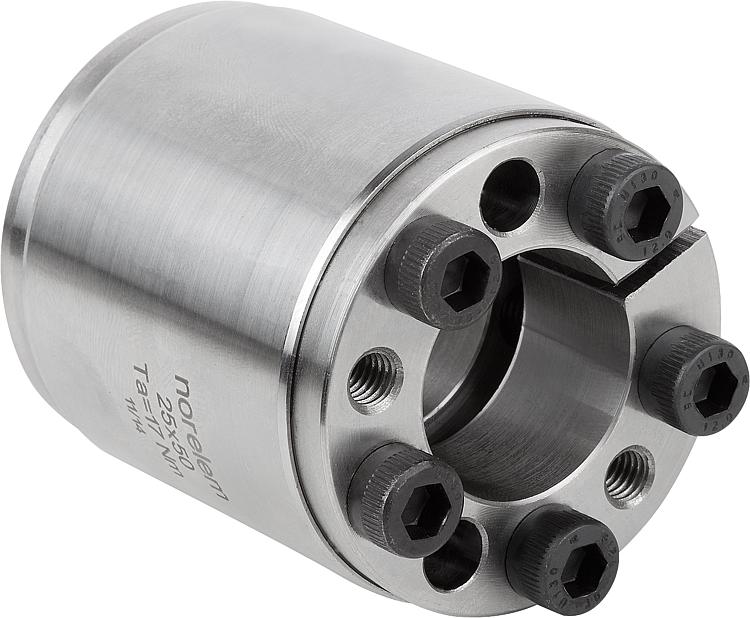

DescripciónMaterial:Acero.Versión:Acabado natural.Indicación:Juego de dispositivo de fijación para momentos de torsión muy elevados.

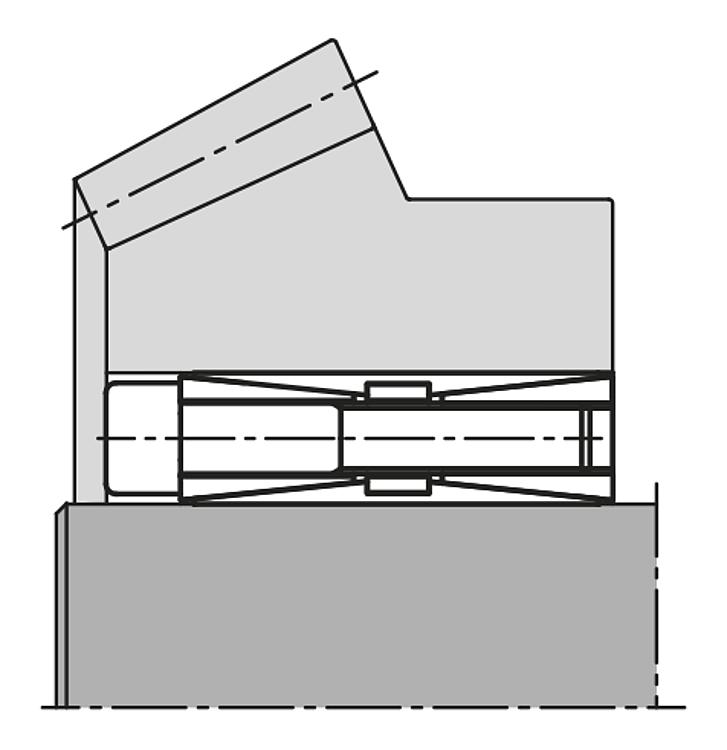

- Para diámetros de árbol entre 25 y 85 mm - Para momentos de torsión elevados - Desplazamiento axial mínimo durante el montaje - AutocentranteMontaje:Aplicar una capa ligera de aceite en las superficies cónicas del juego de dispositivo de sujeción y en los puntos de contacto del árbol y el cubo. No utilizar MoS2 ni grasa. Introducir el juego de dispositivo de sujeción en la base del cubo y deslizar en el árbol. Apretar el tornillo en cruz por etapas al par de apriete indicado.
Desmontaje: retirar todos los tornillos y colocar en la rosca de extracción de la brida delantera. Apretar los tornillos en cruz por etapas hasta que se suelte el juego de dispositivo de sujeción.Tolerancias:Árbol: Se recomienda la tolerancia h8. Acabado superficial Rz ≤ 16 µm.
Cubo: Se recomienda la tolerancia H8. Acabado superficial Rz ≤ 16 µm.Características especiales: DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|
Selección/filtro de artículos |
|

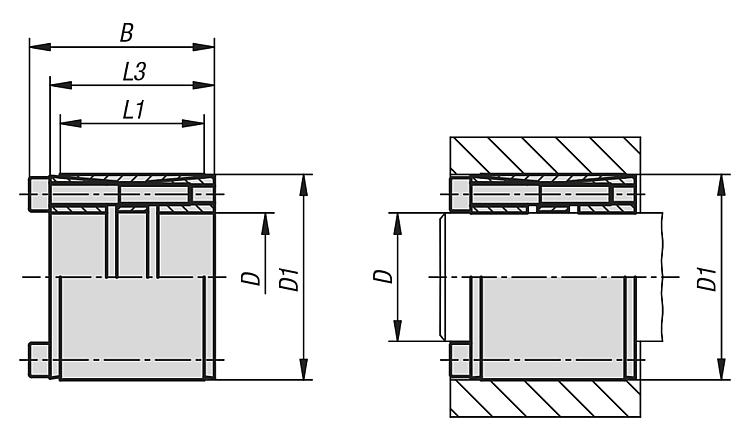

Referencia | D | D1 | B | L1 | L3 | Con par de apriete MS Momento de torsión transmisible M Nm | Con par de apriete MS Fuerza axial transmisible F kN | Presión superficial en el árbol P N/mm² | Presión superficial en el cubo P N/mm² | Número de tornillos de sujeción | Par de apriete de los tornillos de sujeción MS Nm | CAD | Acc. | Precio | Pedir |
---|
23362-2555 | 25 | 55 | 46 | 32 | 40 | 649 | 64 | 155 | 80 | 6 x M6 | 17 | | | 615.44 MXN | | 23362-2855 | 28 | 55 | 46 | 32 | 40 | 875 | 64 | 250 | 95 | 6 x M6 | 17 | | | 615.44 MXN | | 23362-3055 | 30 | 55 | 46 | 32 | 40 | 950 | 64 | 235 | 95 | 6 x M6 | 17 | | | 615.44 MXN | | 23362-3560 | 35 | 60 | 60 | 44 | 54 | 1300 | 74 | 165 | 75 | 7 x M6 | 17 | | | 736.12 MXN | | 23362-3865 | 38 | 65 | 60 | 45 | 54 | 1600 | 84 | 165 | 95 | 8 x M6 | 17 | | | 819.84 MXN | | 23362-4065 | 40 | 65 | 60 | 45 | 54 | 1680 | 84 | 155 | 95 | 8 x M6 | 17 | | | 884.24 MXN | | 23362-4275 | 42 | 75 | 62 | 44 | 54 | 2800 | 135 | 250 | 110 | 7 x M8 | 41 | | | 1,002.12 MXN | | 23362-4575 | 45 | 75 | 62 | 44 | 54 | 3050 | 135 | 235 | 110 | 7 x M8 | 41 | | | 1,065.12 MXN | | 23362-4880 | 48 | 80 | 75 | 56 | 67 | 3700 | 155 | 195 | 90 | 8 x M8 | 41 | | | 1,158.08 MXN | | 23362-5080 | 50 | 80 | 74 | 56 | 66 | 3950 | 155 | 185 | 90 | 8 x M8 | 41 | | | 1,158.08 MXN | | 23362-5585 | 55 | 85 | 74 | 56 | 66 | 4900 | 174 | 190 | 100 | 9 x M8 | 41 | | | 1,158.08 MXN | | 23362-6090 | 60 | 90 | 74 | 56 | 66 | 5900 | 193 | 195 | 100 | 10 x M8 | 41 | | | 1,335.04 MXN | | 23362-6595 | 65 | 95 | 74 | 56 | 66 | 6450 | 193 | 180 | 95 | 10 x M8 | 41 | | | 1,471.96 MXN | | 23362-70110 | 70 | 110 | 90 | 70 | 80 | 10950 | 313 | 210 | 110 | 10 x M10 | 83 | | | 1,860.88 MXN | | 23362-75115 | 75 | 115 | 90 | 70 | 80 | 11700 | 313 | 200 | 105 | 10 x M10 | 83 | | | 1,984.36 MXN | | 23362-80120 | 80 | 120 | 90 | 70 | 80 | 13750 | 344 | 205 | 110 | 11 x M10 | 83 | | | 2,115.40 MXN | | 23362-85125 | 85 | 125 | 90 | 70 | 80 | 16000 | 375 | 210 | 115 | 12 x M10 | 83 | | | 2,284.80 MXN | |
