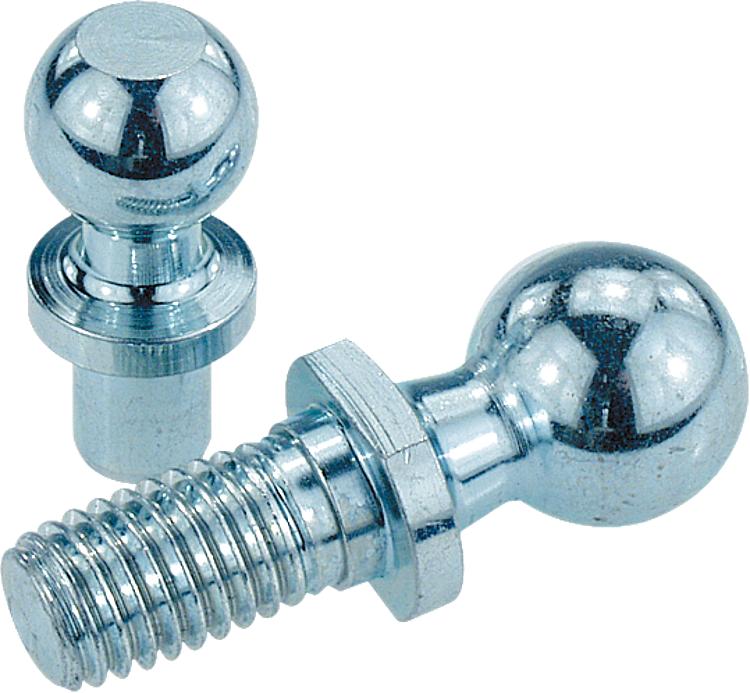

        Pernos esféricos DIN 71803 para articulaciones angulares DIN 71802

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

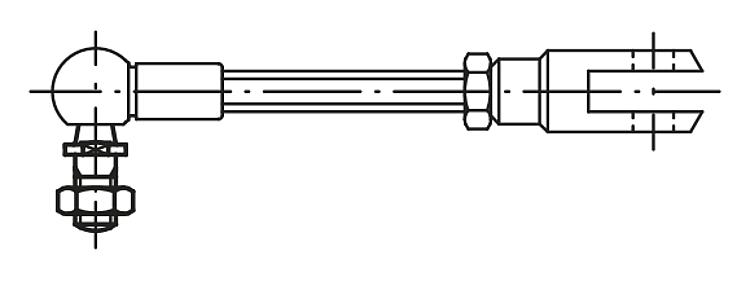

DescripciónMaterial:Acero.Versión:Cincado y pasivado.Indicación:Los pernos esféricos son piezas de repuesto para articulaciones angulares DIN 71802.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 27656 Pernos esféricos DIN 71803 para articulaciones angulares DIN 71802

201 kB

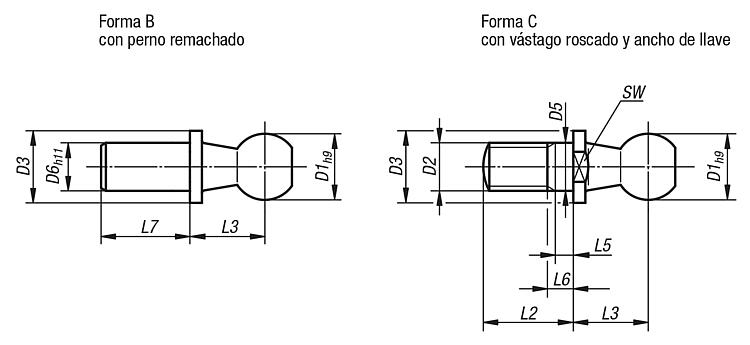

Planos (vista completa)

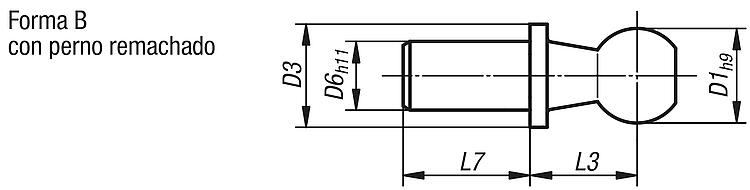

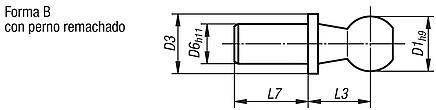

Perno esférico para articulaciones angulares DIN 71803, forma B

Más información

Planos

Perno esférico para articulaciones angulares DIN 71803, forma B

Selección/filtro de artículos

Referencia	Forma	Versión 2	D1	D3	D6	L3	L7	Precio
27656-0840	B	Con perno remachado	8	8	5	9	4	16.52 MXN
27656-1045	B	Con perno remachado	10	10	6	11	4,5	20.44 MXN
27656-1305	B	Con perno remachado	13	13	8	13	5	26.32 MXN
27656-1606	B	Con perno remachado	16	16	10	16	6	38.08 MXN
27656-0875	B	Con perno remachado	8	8	5	9	7,5	16.52 MXN
27656-1080	B	Con perno remachado	10	10	6	11	8	21.56 MXN
27656-1310	B	Con perno remachado	13	13	8	13	10	26.88 MXN
27656-1613	B	Con perno remachado	16	16	10	16	13	39.20 MXN
27656-1918	B	Con perno remachado	19	19	14	20	18	64.40 MXN

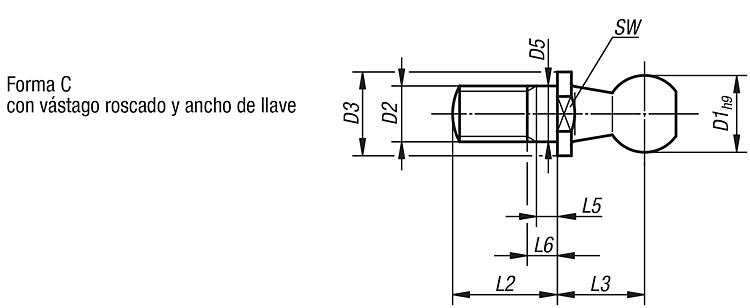

Perno esférico para articulaciones angulares DIN 71803, forma C

Más información

Planos

Perno esférico para articulaciones angulares DIN 71803, forma C

Selección/filtro de artículos

Referencia	Forma	D1	D2	D3	D5	L2	L3	L5 mín.	L6 máx.	SW	Precio
27656-0805	C	8	M5	8	5	10,2	9	1,2	4	7	16.24 MXN
27656-1006	C	10	M6	10	6	12,5	11	1,2	4	8	20.44 MXN
27656-1308	C	13	M8	13	8	16,5	13	1,5	5,3	11	36.96 MXN
27656-1610	C	16	M10	16	10	20	16	2,5	7,3	13	38.08 MXN
27656-1612	C	16	M12	16	12	20	16	2,5	7,3	13	42.56 MXN
27656-1914	C	19	M14x1,5	19	14	28	20	5	10,8	16	62.44 MXN
