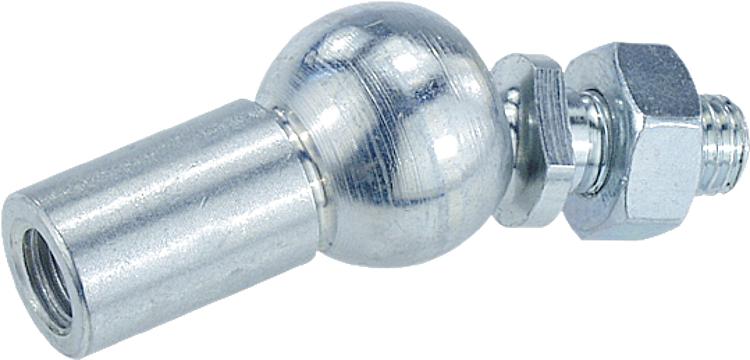

        Juntas articuladas axiales similares a DIN 71802

Descripción del artículo/Imágenes del producto

DescripciónMaterial:

Acero corriente o inoxidable 1.4305.
En versión de acero inoxidable, junta de neopreno.

Versión:Cincado y pasivado. Versión de acero inoxidable con acabado natural.Indicación:Versión de acero inoxidable:
Protección contra polvo, suciedad, salpicaduras y vapor. Uso en rango de temperatura de -30 ºC a 110 ºC.
A petición:Juntas articuladas axiales con elevadas fuerzas de extracción y rosca a la izquierda.
Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 27665 Juntas articuladas axialessimilares a DIN 71802

129 kB

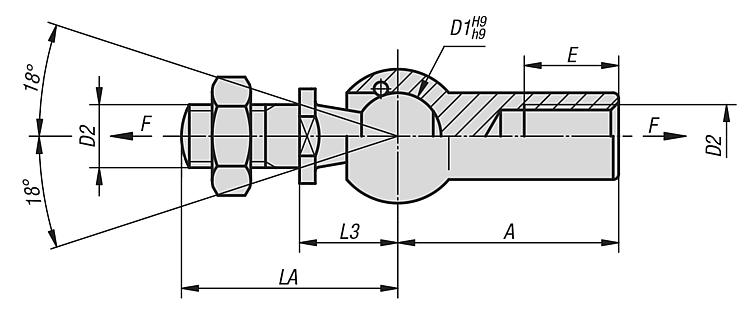

Planos

Selección/filtro de artículos

Referencia	Material del cuerpo de base	D1	D2	A	LA	L3	E	Fuerza de extracción F N	Precio
27665-08	acero	8	M5	22	19,2	9	10,2	30	132.72 MXN
27665-10	acero	10	M6	25	23,5	11	11,5	40	136.64 MXN
27665-13	acero	13	M8	30	29,5	13	14	60	204.40 MXN
27665-16	acero	16	M10	35	36	16	15,5	80	260.40 MXN
27665-19	acero	19	M14x1,5	45	48	20	21,5	100	366.52 MXN
27665-108	acero inoxidable	8	M5	22	19,2	9	10,2	30	429.52 MXN
27665-110	acero inoxidable	10	M6	25	23,5	11	11,5	40	444.36 MXN
27665-113	acero inoxidable	13	M8	30	29,5	13	14	60	612.64 MXN
27665-116	acero inoxidable	16	M10	35	36	16	15,5	80	845.32 MXN
