        Articulaciones angulares DIN 71802

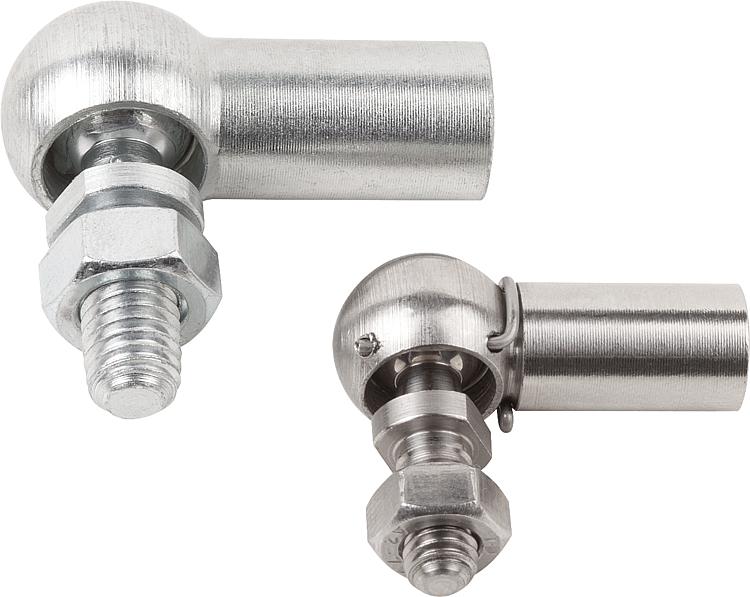

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:

Acero o acero inoxidable 1.4305.

Versión:Cincado y pasivado. Versión de acero inoxidable con acabado natural.Indicación:La rosca a la izquierda se refiere a la medida D2.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 27650 Articulaciones angulares DIN 71802

192 kB

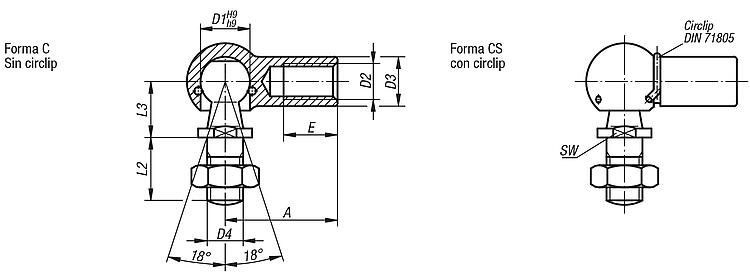

Planos (vista completa)

Articulaciones angulares DIN 71802, forma C

Más información

Planos

Articulaciones angulares DIN 71802, forma C

Selección/filtro de artículos

Referencia	Forma	Versión	Material del cuerpo de base	D1	D2	D3	D4	A	L2	L3	E	SW	Precio
27650-0805	C	rosca a la derecha	acero	8	M5	8	M5	22	10,2	9	10,2	7	38.08 MXN
27650-1006	C	rosca a la derecha	acero	10	M6	10	M6	25	12,5	11	11,5	8	44.80 MXN
27650-1308	C	rosca a la derecha	acero	13	M8	13	M8	30	16,5	13	14	11	60.76 MXN
27650-1610	C	rosca a la derecha	acero	16	M10	16	M10	35	20	16	15,5	13	90.72 MXN
27650-1612	C	rosca a la derecha	acero	16	M12	16	M12	35	20	16	15,5	13	104.16 MXN
27650-1914	C	rosca a la derecha	acero	19	M14x1,5	22	M14x1,5	45	28	20	21,5	16	202.44 MXN
27650-1916	C	rosca a la derecha	acero	19	M16	22	M16	45	28	20	21,5	16	266.56 MXN
27650-080501	C	rosca a la izquierda	acero	8	M5	8	M5	22	10,2	9	10,2	7	47.60 MXN
27650-100601	C	rosca a la izquierda	acero	10	M6	10	M6	25	12,5	11	11,5	8	51.80 MXN
27650-130801	C	rosca a la izquierda	acero	13	M8	13	M8	30	16,5	13	14	11	69.72 MXN
27650-161001	C	rosca a la izquierda	acero	16	M10	16	M10	35	20	16	15,5	13	112.56 MXN
27650-161201	C	rosca a la izquierda	acero	16	M12	16	M12	35	20	16	15,5	13	126.28 MXN
27650-191401	C	rosca a la izquierda	acero	19	M14x1,5	22	M14x1,5	45	28	20	21,5	16	245.28 MXN
27650-191601	C	rosca a la izquierda	acero	19	M16	22	M16	45	28	20	21,5	16	294.56 MXN

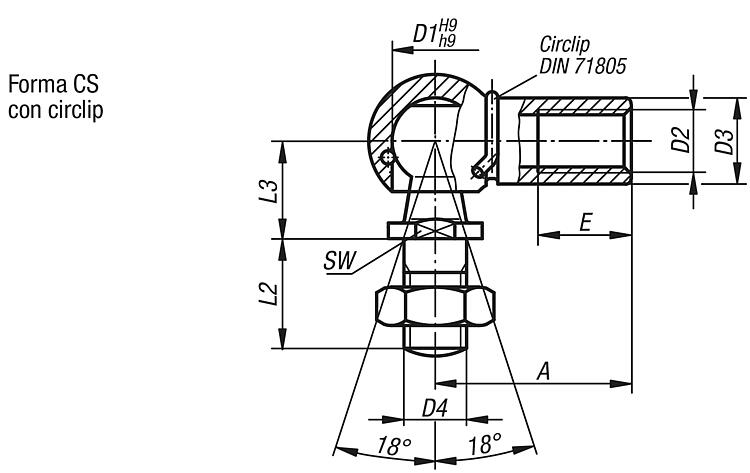

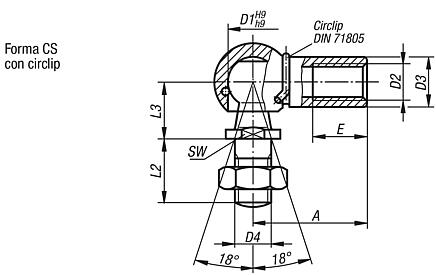

Articulaciones angulares DIN 71802, forma CS

Más información

Planos

Articulaciones angulares DIN 71802, forma CS

Selección/filtro de artículos

Referencia	Forma	Versión 2	Material del cuerpo de base	D1	D2	D3	D4	A	L2	L3	E	SW	Precio
27650-080351	CS	rosca a la derecha	acero	8	M3,5	8	M4	18	10,2	9	8	7	72.80 MXN
27650-08051	CS	rosca a la derecha	acero	8	M5	8	M5	22	10,2	9	10,2	7	43.68 MXN
27650-10061	CS	rosca a la derecha	acero	10	M6	10	M6	25	12,5	11	11,5	8	49.00 MXN
27650-13081	CS	rosca a la derecha	acero	13	M8	13	M8	30	16,5	13	14	11	64.68 MXN
27650-16101	CS	rosca a la derecha	acero	16	M10	16	M10	35	20	16	15,5	13	94.92 MXN
27650-16121	CS	rosca a la derecha	acero	16	M12	16	M12	35	20	16	15,5	13	109.76 MXN
27650-19141	CS	rosca a la derecha	acero	19	M14x1,5	22	M14x1,5	45	28	20	21,5	16	210.84 MXN
27650-19161	CS	rosca a la derecha	acero	19	M16	22	M16	45	28	20	21,5	16	278.04 MXN
27650-080511	CS	rosca a la izquierda	acero	8	M5	8	M5	22	10,2	9	10,2	7	50.96 MXN
27650-100611	CS	rosca a la izquierda	acero	10	M6	10	M6	25	12,5	11	11,5	8	57.12 MXN
27650-130811	CS	rosca a la izquierda	acero	13	M8	13	M8	30	16,5	13	14	11	74.48 MXN
27650-161011	CS	rosca a la izquierda	acero	16	M10	16	M10	35	20	16	15,5	13	119.28 MXN
27650-161211	CS	rosca a la izquierda	acero	16	M12	16	M12	35	20	16	15,5	13	129.08 MXN
27650-191411	CS	rosca a la izquierda	acero	19	M14x1,5	22	M14x1,5	45	28	20	21,5	16	255.36 MXN
27650-191611	CS	rosca a la izquierda	acero	19	M16	22	M16	45	28	20	21,5	16	304.64 MXN
27650-08052	CS	rosca a la derecha	acero inoxidable	8	M5	8	M5	22	10,2	9	10,2	7	305.48 MXN
27650-10062	CS	rosca a la derecha	acero inoxidable	10	M6	10	M6	25	12,5	11	11,5	8	342.44 MXN
27650-13082	CS	rosca a la derecha	acero inoxidable	13	M8	13	M8	30	16,5	13	14	11	362.04 MXN
27650-16102	CS	rosca a la derecha	acero inoxidable	16	M10	16	M10	35	20	16	15,5	13	649.04 MXN
27650-16122	CS	rosca a la derecha	acero inoxidable	16	M12	16	M12	35	20	16	15,5	13	688.24 MXN
27650-080521	CS	rosca a la izquierda	acero inoxidable	8	M5	8	M5	22	10,2	9	10,2	7	314.72 MXN
27650-100621	CS	rosca a la izquierda	acero inoxidable	10	M6	10	M6	25	12,5	11	11,5	8	359.52 MXN
27650-130821	CS	rosca a la izquierda	acero inoxidable	13	M8	13	M8	30	16,5	13	14	11	380.52 MXN
27650-161021	CS	rosca a la izquierda	acero inoxidable	16	M10	16	M10	35	20	16	15,5	13	681.52 MXN
27650-161221	CS	rosca a la izquierda	acero inoxidable	16	M12	16	M12	35	20	16	15,5	13	722.68 MXN
