27670Articulaciones axiales para fuerzas de tracción ajustables |
Volver |
|
|
DescripciónMaterial:Acero.Versión:Perno esférico cincado y cromado.

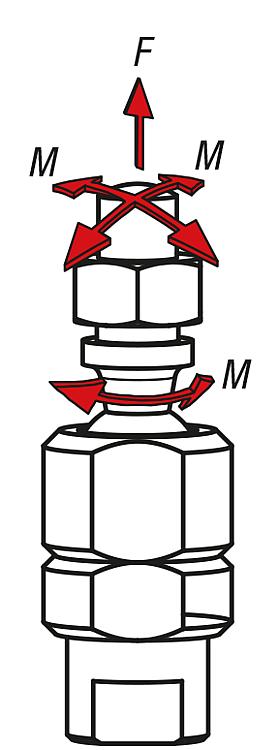

Asiento de bola y tuercas cincadas.Indicación:Articulación axial adecuada para el alojamiento de fuerzas de tracción. La tuerca de apriete puede alterar el movimiento de la bola o fijarla por completo. DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|

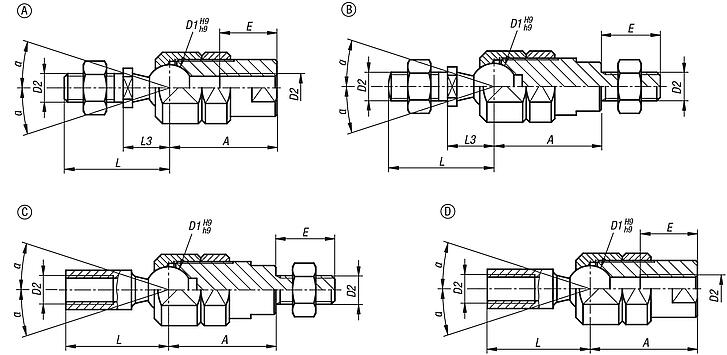

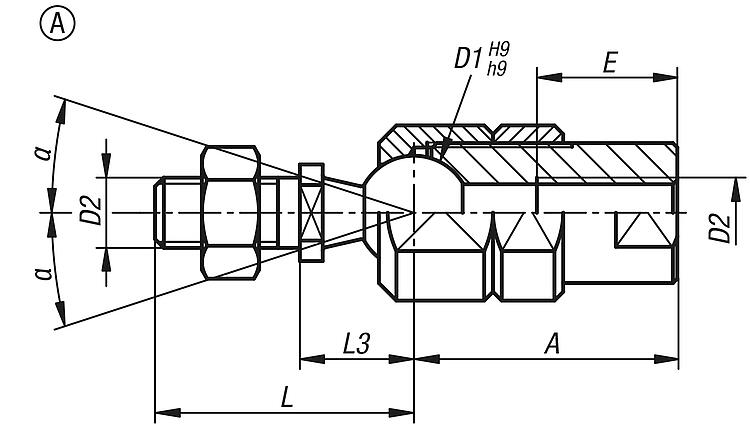

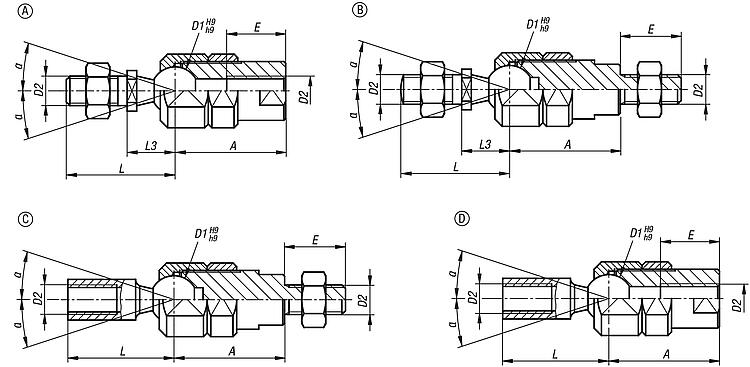

Articulaciones axiales para fuerzas de tracción ajustables, forma A |
Más información |
Selección/filtro de artículos |
|
| Referencia | Forma | D1 | D2 | A | L | L3 | E | α | F
kN | M
Nm | Par de
apriete
máx. Nm | CAD | Acc. | Precio | Pedir |
|---|
| 27670-1006 | A | 10 | M6 | 25 | 23,5 | 11 | 12 | 20° | 2,5 | 5,2 | 12,4 |  | | 660.80 MXN | | | 27670-1308 | A | 13 | M8 | 30 | 29,5 | 13 | 16 | 24° | 5 | 8,8 | 13,2 | | | 790.16 MXN | | | 27670-1610 | A | 16 | M10 | 35 | 36 | 16 | 20 | 28° | 7,5 | 14,5 | 16,4 | | | 876.68 MXN | | | 27670-1612 | A | 16 | M12 | 35 | 36 | 16 | 24 | 28° | 7,5 | 14,5 | 16,4 | | | 915.04 MXN | |
|

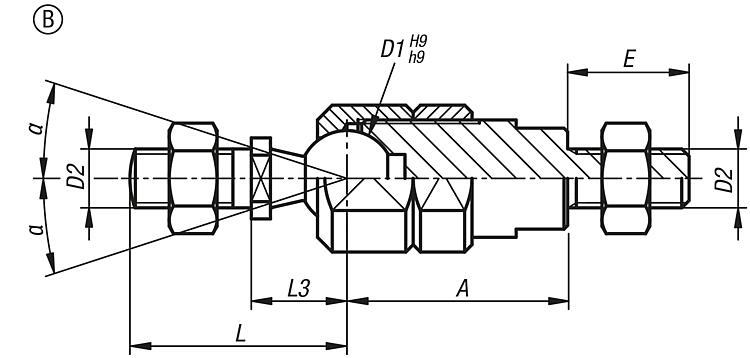

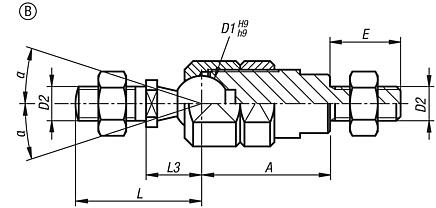

Articulaciones axiales para fuerzas de tracción ajustables, forma B |
Más información |
Selección/filtro de artículos |
|
| Referencia | Forma | D1 | D2 | A | L | L3 | E | α | F
kN | M
Nm | Par de
apriete
máx. Nm | CAD | Acc. | Precio | Pedir |
|---|
| 27670-21006 | B | 10 | M6 | 21 | 23,5 | 11 | 12 | 20° | 2,5 | 5,2 | 12,4 | | | 664.44 MXN | | | 27670-21308 | B | 13 | M8 | 26 | 29,5 | 13 | 14 | 24° | 5 | 8,8 | 13,2 | | | 789.60 MXN | | | 27670-21610 | B | 16 | M10 | 35 | 36 | 16 | 16 | 28° | 7,5 | 14,5 | 16,4 | | | 881.16 MXN | | | 27670-21612 | B | 16 | M12 | 35 | 36 | 16 | 16 | 28° | 7,5 | 14,5 | 16,4 | | | 927.92 MXN | |
|

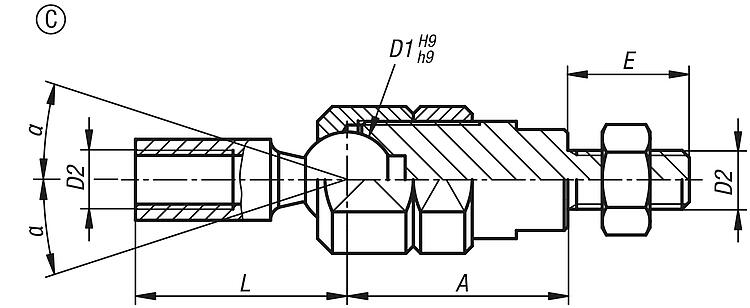

Articulaciones axiales para fuerzas de tracción ajustables, forma C |
Más información |
Selección/filtro de artículos |
|
| Referencia | Forma | D1 | D2 | A | L | E | α | F
kN | M
Nm | Par de
apriete
máx. Nm | CAD | Acc. | Precio | Pedir |
|---|
| 27670-31006 | C | 10 | M6 | 21 | 23,5 | 12 | 20° | 2,5 | 5,2 | 12,4 | | | 651.84 MXN | | | 27670-31308 | C | 13 | M8 | 26 | 29,5 | 14 | 24° | 5 | 8,8 | 13,2 | | | 777.28 MXN | | | 27670-31610 | C | 16 | M10 | 35 | 36 | 16 | 28° | 7,5 | 14,5 | 16,4 | | | 860.44 MXN | |
|

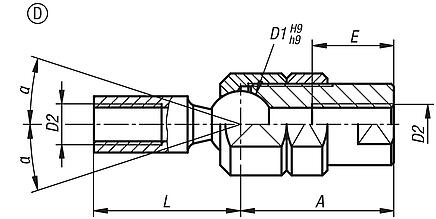

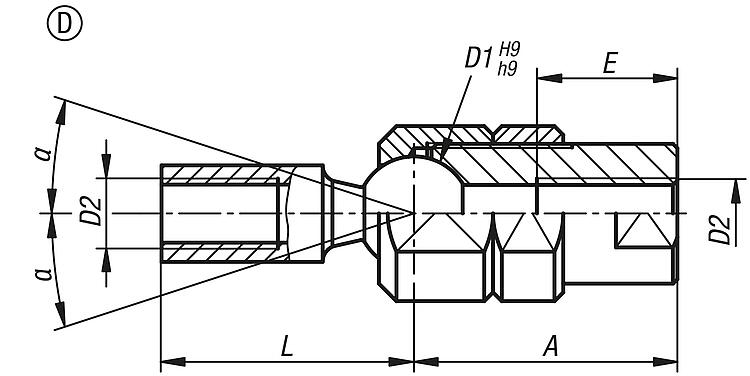

Articulaciones axiales para fuerzas de tracción ajustables, forma D |
Más información |
Selección/filtro de artículos |
|
| Referencia | Forma | D1 | D2 | A | L | E | α | F
kN | M
Nm | Par de
apriete
máx. Nm | CAD | Acc. | Precio | Pedir |
|---|
| 27670-41006 | D | 10 | M6 | 25 | 23,5 | 12 | 20° | 2,5 | 5,2 | 12,4 | | | 626.64 MXN | | | 27670-41308 | D | 13 | M8 | 30 | 29,5 | 16 | 24° | 5 | 8,8 | 13,2 | | | 752.08 MXN | | | 27670-41610 | D | 16 | M10 | 35 | 36 | 20 | 28° | 7,5 | 14,5 | 16,4 | | | 835.52 MXN | |
|
