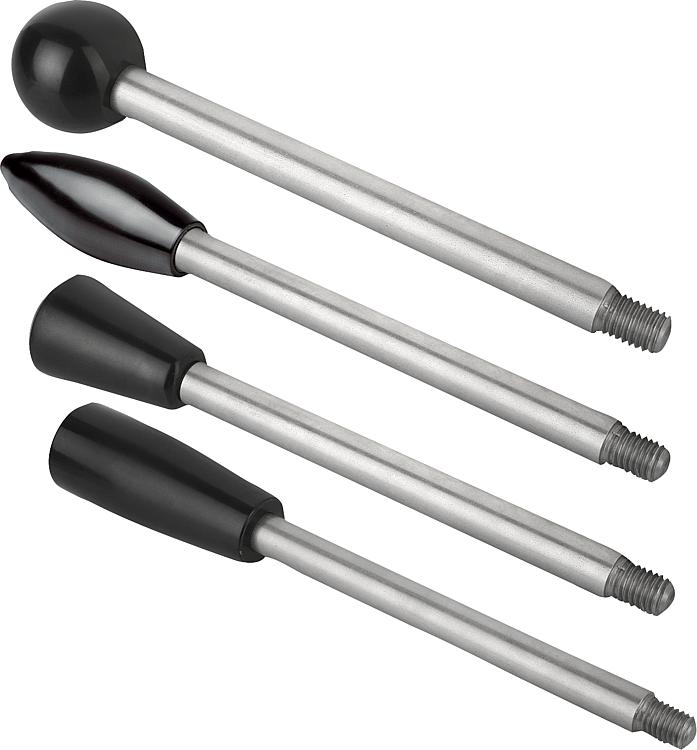

        Barras de empuñadura, pulgadas

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:Botones de duroplast PF 31.
Barra de acero 1.0718 o de acero inoxidable 1.4305.Versión:Duroplast negro, pulido con brillo intenso.
Acero bruñido o acero inoxidable con acabado natural.Indicación:Para las series en pulgadas, la dimensión D1 está en pulgadas, todas las demás dimensiones, en mm.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 06360 inch Barras de empuñadura, pulgadas

169 kB

Barras de empuñadura, forma A, pulgadas

Más información

Planos

Selección/filtro de artículos

Referencia	Material del cuerpo de base	Forma	D	D1	D2	L	L1	L2	Precio
06360-2A2X35	Acero	A	8	1/4-20	20	35	9	18	90.44 MXN
06360-2A2X50	Acero	A	8	1/4-20	20	50	9	18	90.44 MXN
06360-2A2X65	Acero	A	8	1/4-20	20	65	9	18	94.08 MXN
06360-2A3X50	Acero	A	10	5/16-18	25	50	13	22,5	101.92 MXN
06360-2A3X65	Acero	A	10	5/16-18	25	65	13	22,5	103.60 MXN
06360-2A3X80	Acero	A	10	5/16-18	25	80	13	22,5	106.12 MXN
06360-2A3X100	Acero	A	10	5/16-18	25	100	13	22,5	120.68 MXN
06360-2A4X65	Acero	A	12	3/8-16	32	65	15	29	126.56 MXN
06360-2A4X80	Acero	A	12	3/8-16	32	80	15	29	126.56 MXN
06360-2A4X100	Acero	A	12	3/8-16	32	100	15	29	135.24 MXN
06360-2A4X125	Acero	A	12	3/8-16	32	125	15	29	139.72 MXN
06360-2A5X80	Acero	A	14	1/2-13	36	80	16	33	162.12 MXN
06360-2A5X100	Acero	A	14	1/2-13	36	100	16	33	168.56 MXN
06360-2A5X125	Acero	A	14	1/2-13	36	125	16	33	173.32 MXN
06360-2A5X160	Acero	A	14	1/2-13	36	160	16	33	186.20 MXN
06360-12A2X35	Acero inoxidable	A	8	1/4-20	20	35	9	18	106.12 MXN
06360-12A2X50	Acero inoxidable	A	8	1/4-20	20	50	9	18	110.04 MXN
06360-12A2X65	Acero inoxidable	A	8	1/4-20	20	65	9	18	115.92 MXN
06360-12A3X50	Acero inoxidable	A	10	5/16-18	25	50	13	22,5	110.04 MXN
06360-12A3X65	Acero inoxidable	A	10	5/16-18	25	65	13	22,5	115.92 MXN
06360-12A3X80	Acero inoxidable	A	10	5/16-18	25	80	13	22,5	143.92 MXN
06360-12A3X100	Acero inoxidable	A	10	5/16-18	25	100	13	22,5	154.28 MXN
06360-12A4X65	Acero inoxidable	A	12	3/8-16	32	65	15	29	135.52 MXN
06360-12A4X80	Acero inoxidable	A	12	3/8-16	32	80	15	29	143.92 MXN
06360-12A4X100	Acero inoxidable	A	12	3/8-16	32	100	15	29	189.00 MXN
06360-12A4X125	Acero inoxidable	A	12	3/8-16	32	125	15	29	201.04 MXN
06360-12A5X80	Acero inoxidable	A	14	1/2-13	36	80	16	33	176.40 MXN
06360-12A5X100	Acero inoxidable	A	14	1/2-13	36	100	16	33	189.00 MXN
06360-12A5X125	Acero inoxidable	A	14	1/2-13	36	125	16	33	201.04 MXN
06360-12A5X160	Acero inoxidable	A	14	1/2-13	36	160	16	33	297.92 MXN

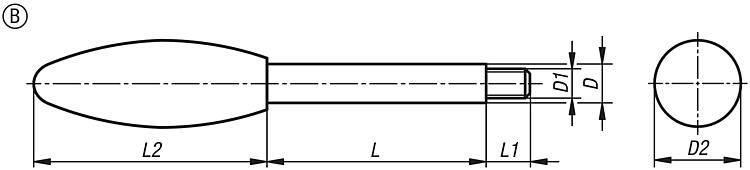

Barras de empuñadura, forma B, pulgadas

Más información

Planos

Selección/filtro de artículos

Referencia	Material del cuerpo de base	Forma	D	D1	D2	L	L1	L2	Precio
06360-7A2X35	Acero	B	8	1/4-20	23	35	9	60	126.84 MXN
06360-7A2X50	Acero	B	8	1/4-20	23	50	9	60	126.84 MXN
06360-7A2X65	Acero	B	8	1/4-20	23	65	9	60	132.72 MXN
06360-7A3X50	Acero	B	10	5/16-18	26	50	13	70	138.60 MXN
06360-7A3X65	Acero	B	10	5/16-18	26	65	13	70	144.76 MXN
06360-7A3X80	Acero	B	10	5/16-18	26	80	13	70	156.24 MXN
06360-7A3X100	Acero	B	10	5/16-18	26	100	13	70	166.60 MXN
06360-7A4X65	Acero	B	12	3/8-16	35	65	15	85	162.12 MXN
06360-7A4X80	Acero	B	12	3/8-16	35	80	15	85	169.40 MXN
06360-7A4X100	Acero	B	12	3/8-16	35	100	15	85	181.72 MXN
06360-7A4X125	Acero	B	12	3/8-16	35	125	15	85	205.80 MXN
06360-7A5X80	Acero	B	14	1/2-13	35	80	16	85	204.12 MXN
06360-7A5X100	Acero	B	14	1/2-13	35	100	16	85	206.36 MXN
06360-7A5X125	Acero	B	14	1/2-13	35	125	16	85	216.16 MXN
06360-7A5X160	Acero	B	14	1/2-13	35	160	16	85	229.04 MXN
06360-17A2X35	Acero inoxidable	B	8	1/4-20	23	35	9	60	162.40 MXN
06360-17A2X50	Acero inoxidable	B	8	1/4-20	23	50	9	60	168.56 MXN
06360-17A2X65	Acero inoxidable	B	8	1/4-20	23	65	9	60	179.76 MXN
06360-17A3X50	Acero inoxidable	B	10	5/16-18	26	50	13	70	196.84 MXN
06360-17A3X65	Acero inoxidable	B	10	5/16-18	26	65	13	70	201.04 MXN
06360-17A3X80	Acero inoxidable	B	10	5/16-18	26	80	13	70	237.72 MXN
06360-17A3X100	Acero inoxidable	B	10	5/16-18	26	100	13	70	244.72 MXN
06360-17A4X65	Acero inoxidable	B	12	3/8-16	35	65	15	85	233.24 MXN
06360-17A4X80	Acero inoxidable	B	12	3/8-16	35	80	15	85	245.56 MXN
06360-17A4X100	Acero inoxidable	B	12	3/8-16	35	100	15	85	258.44 MXN
06360-17A4X125	Acero inoxidable	B	12	3/8-16	35	125	15	85	282.24 MXN
06360-17A5X80	Acero inoxidable	B	14	1/2-13	35	80	16	85	302.12 MXN
06360-17A5X100	Acero inoxidable	B	14	1/2-13	35	100	16	85	314.16 MXN
06360-17A5X125	Acero inoxidable	B	14	1/2-13	35	125	16	85	320.32 MXN
06360-17A5X160	Acero inoxidable	B	14	1/2-13	35	160	16	85	406.28 MXN

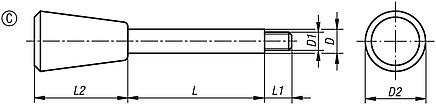

Barras de empuñadura, forma C, pulgadas

Más información

Planos

Selección/filtro de artículos

Referencia	Material del cuerpo de base	Forma	D	D1	D2	L	L1	L2	Precio
06360-4A2X35	Acero	C	8	1/4-20	20	35	9	31	133.84 MXN
06360-4A2X50	Acero	C	8	1/4-20	20	50	9	31	134.96 MXN
06360-4A2X65	Acero	C	8	1/4-20	20	65	9	31	136.36 MXN
06360-4A3X50	Acero	C	10	5/16-18	25	50	13	38	139.72 MXN
06360-4A3X65	Acero	C	10	5/16-18	25	65	13	38	145.32 MXN
06360-4A3X80	Acero	C	10	5/16-18	25	80	13	38	148.68 MXN
06360-4A3X100	Acero	C	10	5/16-18	25	100	13	38	159.04 MXN
06360-4A4X65	Acero	C	12	3/8-16	30	65	15	46	155.96 MXN
06360-4A4X80	Acero	C	12	3/8-16	30	80	15	46	160.44 MXN
06360-4A4X100	Acero	C	12	3/8-16	30	100	15	46	167.16 MXN
06360-4A4X125	Acero	C	12	3/8-16	30	125	15	46	196.84 MXN
06360-4A5X80	Acero	C	14	1/2-13	35	80	16	53	200.76 MXN
06360-4A5X100	Acero	C	14	1/2-13	35	100	16	53	201.32 MXN
06360-4A5X125	Acero	C	14	1/2-13	35	125	16	53	213.64 MXN
06360-4A5X160	Acero	C	14	1/2-13	35	160	16	53	217.00 MXN
06360-14A2X35	Acero inoxidable	C	8	1/4-20	20	35	9	31	159.88 MXN
06360-14A2X50	Acero inoxidable	C	8	1/4-20	20	50	9	31	166.04 MXN
06360-14A2X65	Acero inoxidable	C	8	1/4-20	20	65	9	31	169.96 MXN
06360-14A3X50	Acero inoxidable	C	10	5/16-18	25	50	13	38	166.04 MXN
06360-14A3X65	Acero inoxidable	C	10	5/16-18	25	65	13	38	169.96 MXN
06360-14A3X80	Acero inoxidable	C	10	5/16-18	25	80	13	38	186.20 MXN
06360-14A3X100	Acero inoxidable	C	10	5/16-18	25	100	13	38	190.68 MXN
06360-14A4X65	Acero inoxidable	C	12	3/8-16	30	65	15	46	181.16 MXN
06360-14A4X80	Acero inoxidable	C	12	3/8-16	30	80	15	46	186.20 MXN
06360-14A4X100	Acero inoxidable	C	12	3/8-16	30	100	15	46	190.68 MXN
06360-14A4X125	Acero inoxidable	C	12	3/8-16	30	125	15	46	246.96 MXN
06360-14A5X80	Acero inoxidable	C	14	1/2-13	35	80	16	53	203.84 MXN
06360-14A5X100	Acero inoxidable	C	14	1/2-13	35	100	16	53	217.00 MXN
06360-14A5X125	Acero inoxidable	C	14	1/2-13	35	125	16	53	246.96 MXN
06360-14A5X160	Acero inoxidable	C	14	1/2-13	35	160	16	53	402.64 MXN

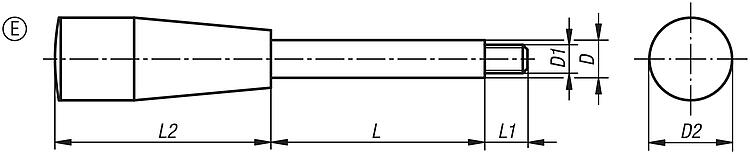

Barras de empuñadura, forma E, pulgadas

Más información

Planos

Selección/filtro de artículos

Referencia	Versión	Forma	D	D1	D2	L	L1	L2	Precio
06360-6A2X35	Acero	E	8	1/4-20	17	35	9	45	134.12 MXN
06360-6A2X50	Acero	E	8	1/4-20	17	50	9	45	134.12 MXN
06360-6A2X65	Acero	E	8	1/4-20	17	65	9	45	139.72 MXN
06360-6A3X50	Acero	E	10	5/16-18	23	50	13	61	145.88 MXN
06360-6A3X65	Acero	E	10	5/16-18	23	65	13	61	152.60 MXN
06360-6A3X80	Acero	E	10	5/16-18	23	80	13	61	164.92 MXN
06360-6A3X100	Acero	E	10	5/16-18	23	100	13	61	175.00 MXN
06360-6A4X65	Acero	E	12	3/8-16	29	65	15	71	170.24 MXN
06360-6A4X80	Acero	E	12	3/8-16	29	80	15	71	178.64 MXN
06360-6A4X100	Acero	E	12	3/8-16	29	100	15	71	190.96 MXN
06360-6A4X125	Acero	E	12	3/8-16	29	125	15	71	216.44 MXN
06360-6A5X80	Acero	E	14	1/2-13	29	80	16	71	215.04 MXN
06360-6A5X100	Acero	E	14	1/2-13	29	100	16	71	217.00 MXN
06360-6A5X125	Acero	E	14	1/2-13	29	125	16	71	227.64 MXN
06360-6A5X160	Acero	E	14	1/2-13	29	160	16	71	241.08 MXN
06360-16A2X35	Acero inoxidable	E	8	1/4-20	17	35	9	45	170.52 MXN
06360-16A2X50	Acero inoxidable	E	8	1/4-20	17	50	9	45	177.80 MXN
06360-16A2X65	Acero inoxidable	E	8	1/4-20	17	65	9	45	189.00 MXN
06360-16A3X50	Acero inoxidable	E	10	5/16-18	23	50	13	61	177.80 MXN
06360-16A3X65	Acero inoxidable	E	10	5/16-18	23	65	13	61	189.00 MXN
06360-16A3X80	Acero inoxidable	E	10	5/16-18	23	80	13	61	250.60 MXN
06360-16A3X100	Acero inoxidable	E	10	5/16-18	23	100	13	61	257.88 MXN
06360-16A4X65	Acero inoxidable	E	12	3/8-16	29	65	15	71	245.56 MXN
06360-16A4X80	Acero inoxidable	E	12	3/8-16	29	80	15	71	250.60 MXN
06360-16A4X100	Acero inoxidable	E	12	3/8-16	29	100	15	71	257.88 MXN
06360-16A4X125	Acero inoxidable	E	12	3/8-16	29	125	15	71	297.64 MXN
06360-16A5X80	Acero inoxidable	E	14	1/2-13	29	80	16	71	258.44 MXN
06360-16A5X100	Acero inoxidable	E	14	1/2-13	29	100	16	71	272.44 MXN
06360-16A5X125	Acero inoxidable	E	14	1/2-13	29	125	16	71	297.64 MXN
06360-16A5X160	Acero inoxidable	E	14	1/2-13	29	160	16	71	427.84 MXN
