        Anillos de sujeción con rosca

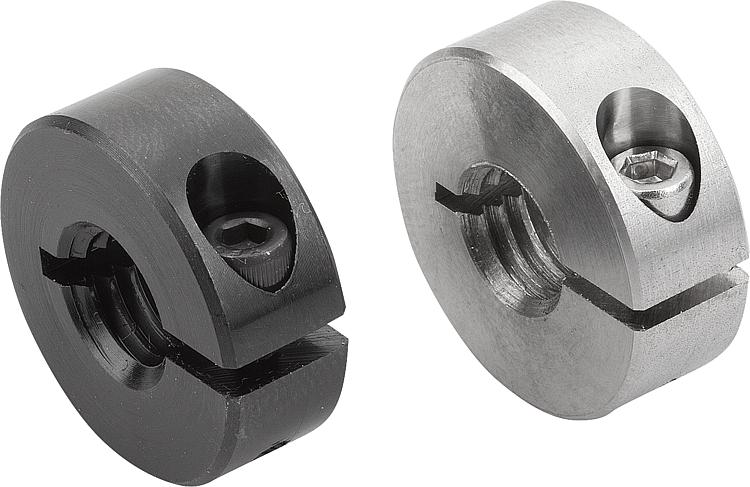

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero.
Acero inoxidable 1.4305.Versión:Acero bruñido, tornillo acero 12.9.
Acero inoxidable acabado natural, tornillo acero inoxidable A2-70.Indicación:Los anillos de sujeción con rosca envuelven la pieza contraria distribuyendo las fuerzas de sujeción de forma regular.
Los anillos de sujeción se pueden utilizar en combinación con roscas de perno según la clase de tolerancia de rosca 6g.Rango de temperatura: -40 °C - +175 °C.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 07814 Anillos de sujeción con rosca

224 kB

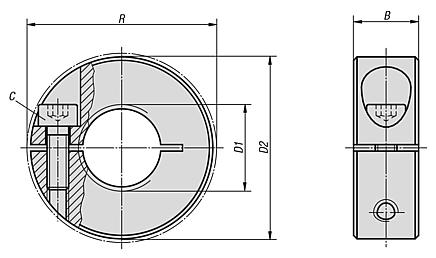

Planos

Selección/filtro de artículos

Referencia	Material del cuerpo de base	B	C	D1 Rosca interior	D2	R	Precio
07814-0401	acero	9	M3x8	M4	16	20,7	111.80 MXN
07814-0501	acero	9	M3x8	M5	16	20,7	111.80 MXN
07814-0601	acero	9	M3x8	M6	16	20,7	111.80 MXN
07814-0801	acero	9	M3x8	M8	18	22,4	119.34 MXN
07814-1001	acero	9	M3x10	M10	24	26	123.76 MXN
07814-1201	acero	11	M4x12	M12	28	31,8	131.56 MXN
07814-1601	acero	13	M5x16	M16	34	39,4	153.92 MXN
07814-2001	acero	15	M6x18	M20	40	46,4	192.66 MXN
07814-0402	acero inoxidable	9	M3x8	M4	16	20,7	231.14 MXN
07814-0502	acero inoxidable	9	M3x8	M5	16	20,7	231.14 MXN
07814-0602	acero inoxidable	9	M3x8	M6	16	20,7	231.14 MXN
07814-0802	acero inoxidable	9	M3x8	M8	18	22,4	238.94 MXN
07814-1002	acero inoxidable	9	M3x10	M10	24	26	269.88 MXN
07814-1202	acero inoxidable	11	M4x12	M12	28	31,8	316.42 MXN
07814-1602	acero inoxidable	13	M5x16	M16	34	39,4	323.96 MXN
07814-2002	acero inoxidable	15	M6x18	M20	40	46,4	385.84 MXN
