        Tornillos prisioneros

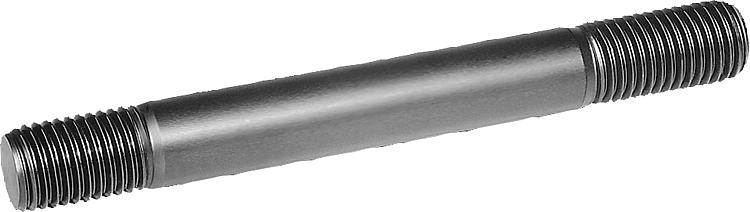

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero para temple y revenido 1.1181.Versión:Tratado en caliente con 8.8 y bruñido.Indicación:Ver carga admisible en las indicaciones técnicas.
Extremo de la rosca con extremo abombado admisible.A petición:Versión de acero inoxidable.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 07020 Tornillos prisioneros

135 kB

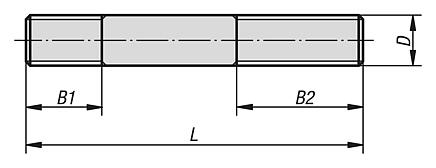

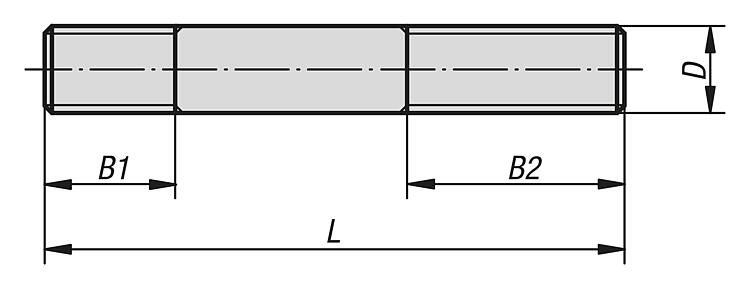

Planos

Selección/filtro de artículos

Referencia	D	L	B1	B2	Precio
07020-105	M5	20	7	10	42.64 MXN
07020-205	M5	30	7	10	45.50 MXN
07020-106	M6	25	10	12	48.36 MXN
07020-206	M6	35	10	12	49.66 MXN
07020-306	M6	45	10	12	50.70 MXN
07020-406	M6	60	10	12	53.82 MXN
07020-108	M8	40	12	25	44.46 MXN
07020-208	M8	50	12	25	47.32 MXN
07020-308	M8	70	12	25	53.82 MXN
07020-408	M8	80	12	25	60.32 MXN
07020-110	M10	50	15	30	50.70 MXN
07020-210	M10	67	15	30	55.38 MXN
07020-310	M10	80	15	30	60.32 MXN
07020-410	M10	100	15	30	64.74 MXN
07020-112	M12	56	18	30	62.66 MXN
07020-212	M12	67	18	30	67.86 MXN
07020-312	M12	80	18	30	72.28 MXN
07020-412	M12	100	18	30	80.60 MXN
07020-512	M12	125	18	30	82.94 MXN
07020-114	M14	60	20	30	67.86 MXN
07020-214	M14	80	20	30	80.60 MXN
07020-314	M14	100	20	30	85.80 MXN
07020-414	M14	125	20	30	94.12 MXN
07020-514	M14	150	20	30	110.50 MXN
07020-116	M16	75	25	30	82.94 MXN
07020-216	M16	100	25	30	87.36 MXN
07020-316	M16	125	25	30	96.20 MXN
07020-416	M16	150	25	30	102.18 MXN
07020-120	M20	100	30	40	115.96 MXN
07020-220	M20	125	30	40	136.76 MXN
07020-320	M20	150	30	40	156.00 MXN
07020-420	M20	180	30	40	168.22 MXN
