        Tornillos para ranuras en T DIN 787

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero para temple y revenido.Versión:Forjado, guía de ranuras fresada, rosca laminada.
M6–M12 tratado en caliente con 10.9, negro.
M14–M36 tratado en caliente con 8.8, negro.Indicación:Ver carga admisible en las indicaciones técnicas.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 07040 Tornillos para ranuras en T DIN 787

141 kB

Clases de resistencia

126 kB

Sinopsis de las normas de los elementos de unión

654 kB

Planos

Selección/filtro de artículos

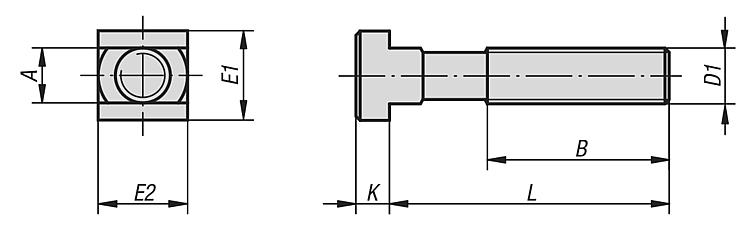

Referencia	Ancho de ranura	D1	L	A	B	E1/E2	K	Precio
07040-0625	6	M6	25	5,7	15	10	4	133.60 MXN
07040-0640	6	M6	40	5,7	28	10	4	138.36 MXN
07040-0663	6	M6	63	5,7	40	10	4	145.90 MXN
07040-0832	8	M8	32	7,7	22	13	6	145.90 MXN
07040-0850	8	M8	50	7,7	35	13	6	154.01 MXN
07040-0880	8	M8	80	7,7	50	13	6	167.43 MXN
07040-1040	10	M10	40	9,7	30	15	6	147.30 MXN
07040-1080	10	M10	80	-	50	-	-	199.85 MXN
07040-1063	10	M10	63	9,7	45	15	6	157.64 MXN
07040-10100	10	M10	100	9,7	60	15	6	176.64 MXN
07040-1250	12	M12	50	11,7	35	18	7	169.10 MXN
07040-1263	12	M12	63	11,7	40	18	7	182.52 MXN
07040-1280	12	M12	80	11,7	55	18	7	189.79 MXN
07040-12100	12	M12	100	11,7	65	18	7	208.79 MXN
07040-12125	12	M12	125	11,7	75	18	7	208.79 MXN
07040-12160	12	M12	160	11,7	100	18	7	246.25 MXN
07040-12200	12	M12	200	11,7	120	18	7	254.07 MXN
07040-1450	14	M12	50	13,7	35	22	8	174.97 MXN
07040-1463	14	M12	63	13,7	45	22	8	180.56 MXN
07040-1480	14	M12	80	13,7	55	22	8	189.79 MXN
07040-14100	14	M12	100	13,7	65	22	8	190.62 MXN
07040-14125	14	M12	125	13,7	75	22	8	204.88 MXN
07040-14160	14	M12	160	13,7	100	22	8	220.53 MXN
07040-14200	14	M12	200	13,7	120	22	8	255.46 MXN
07040-16631	16	M14	63	15,7	45	25	9	225.28 MXN
07040-16801	16	M14	80	15,7	55	25	9	236.18 MXN
07040-161001	16	M14	100	15,7	65	25	9	244.28 MXN
07040-161251	16	M14	125	15,7	75	25	9	255.46 MXN
07040-161601	16	M14	160	15,7	100	25	9	282.02 MXN
07040-162501	16	M14	250	15,7	150	25	9	334.28 MXN
07040-1663	16	M16	63	15,7	45	25	9	240.93 MXN
07040-1680	16	M16	80	15,7	55	25	9	247.64 MXN
07040-16100	16	M16	100	15,7	65	25	9	254.07 MXN
07040-16125	16	M16	125	15,7	85	25	9	267.49 MXN
07040-16160	16	M16	160	15,7	100	25	9	296.83 MXN
07040-16200	16	M16	200	15,7	125	25	9	332.61 MXN
07040-16250	16	M16	250	15,7	150	25	9	366.15 MXN
07040-1863	18	M16	63	17,7	45	28	10	240.93 MXN
07040-1880	18	M16	80	17,7	55	28	10	247.64 MXN
07040-18100	18	M16	100	17,7	65	28	10	254.07 MXN
07040-18125	18	M16	125	17,7	85	28	10	268.61 MXN
07040-18160	18	M16	160	17,7	100	28	10	296.83 MXN
07040-18200	18	M16	200	17,7	125	28	10	330.37 MXN
07040-18250	18	M16	250	17,7	150	28	10	370.90 MXN
07040-2080	20	M20	80	19,7	55	32	12	336.25 MXN
07040-20100	20	M20	100	19,7	65	32	12	340.16 MXN
07040-20125	20	M20	125	19,7	85	32	12	362.52 MXN
07040-20160	20	M20	160	19,7	110	32	12	407.80 MXN
07040-20200	20	M20	200	19,7	125	32	12	452.79 MXN
07040-20250	20	M20	250	19,7	150	32	12	544.75 MXN
07040-20315	20	M20	315	19,7	190	32	12	599.25 MXN
07040-2280	22	M20	80	21,7	55	35	14	330.37 MXN
07040-22100	22	M20	100	21,7	65	35	14	343.79 MXN
07040-22125	22	M20	125	21,7	85	35	14	368.11 MXN
07040-22160	22	M20	160	21,7	110	35	14	403.88 MXN
07040-22200	22	M20	200	21,7	125	35	14	452.79 MXN
07040-22250	22	M20	250	21,7	150	35	14	529.93 MXN
07040-22315	22	M20	315	21,7	190	35	14	644.81 MXN
07040-24100	24	M24	100	23,7	70	40	16	799.66 MXN
07040-24125	24	M24	125	23,7	85	40	16	871.48 MXN
07040-24160	24	M24	160	23,7	110	40	16	594.22 MXN
07040-24200	24	M24	200	23,7	125	40	16	594.22 MXN
07040-24250	24	M24	250	23,7	150	40	16	830.12 MXN
07040-24315	24	M24	315	23,7	190	40	16	1,111.29 MXN
07040-24400	24	M24	400	23,7	240	40	16	1,405.33 MXN
07040-28100	28	M24	100	27,7	70	44	18	480.74 MXN
07040-28125	28	M24	125	27,7	85	44	18	527.70 MXN
07040-28160	28	M24	160	27,7	110	44	18	605.12 MXN
07040-28200	28	M24	200	27,7	125	44	18	678.07 MXN
07040-28250	28	M24	250	27,7	150	44	18	747.94 MXN
07040-28315	28	M24	315	27,7	190	44	18	997.54 MXN
07040-28400	28	M24	400	27,7	240	44	18	1,137.01 MXN
07040-36125	36	M30	125	35,6	80	54	22	1,232.32 MXN
07040-36160	36	M30	160	35,6	110	54	22	1,270.05 MXN
07040-36200	36	M30	200	35,6	135	54	22	1,514.06 MXN
07040-36250	36	M30	250	35,6	150	54	22	1,634.52 MXN
07040-36315	36	M30	315	35,6	200	54	22	2,153.00 MXN
07040-36500	36	M30	500	35,6	300	54	22	2,604.11 MXN
07040-42160	42	M36	160	41,6	100	65	26	3,185.74 MXN
07040-42250	42	M36	250	41,6	175	65	26	2,874.11 MXN
07040-42400	42	M36	400	41,6	250	65	26	4,722.16 MXN
