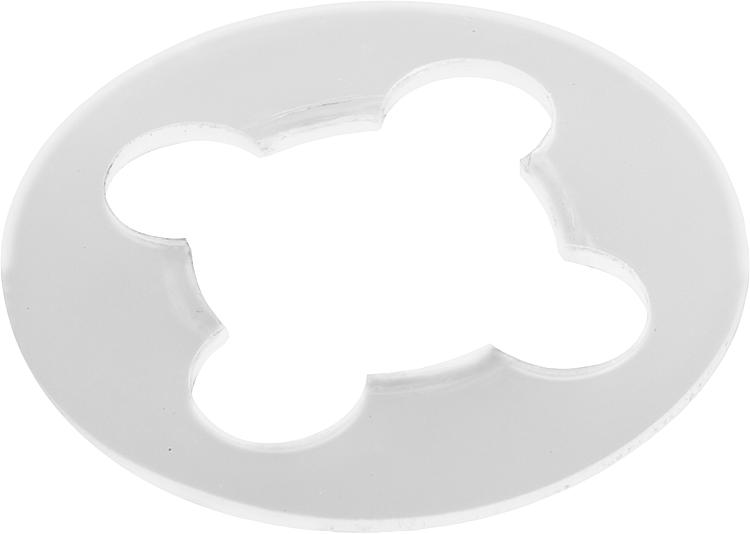

        Arandelas de apoyo de plástico no desmontables

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Poliamida.Versión:Blanco.Indicación:Las arandelas de apoyo reducen las vibraciones y aseguran la unión atornillada, entre otras ventajas, durante el montaje previo.
Además, las arandelas de apoyo protegen la superficie contra daños.

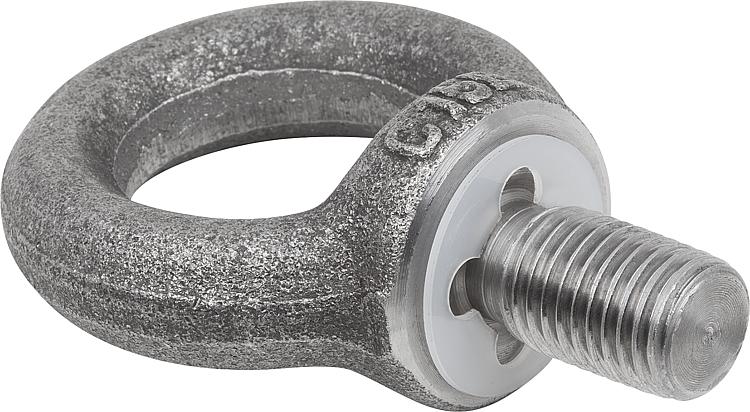

Solo son compatibles con roscas con entalladura, como p. ej. en los tornillos con ojo.Aplicación:Presionar o girar las arandelas de apoyo mediante la tuerca.Atención:Si se utilizan arandelas de apoyo con tornillos con ojo, no se pueden garantizar las fuerzas especificadas de los tornillos con ojo.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 07306 Arandelas de apoyo de plástico no desmontables

253 kB

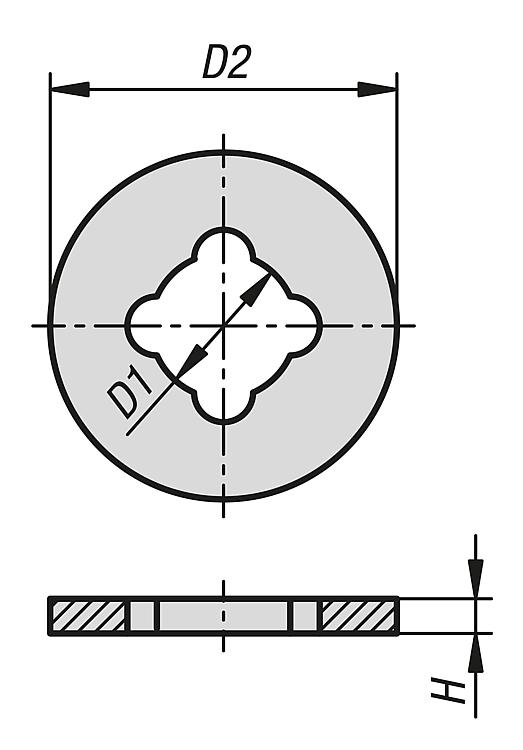

Planos

Selección/filtro de artículos

Referencia	D1	D2	G	H	Precio
07306-05	4,3	10	M5	0,5	8.06 MXN
07306-06	5,1	12	M6	0,5	8.84 MXN
07306-08	6,2	14	M8	0,5	9.88 MXN
07306-10	8,4	20	M10	1	10.66 MXN
07306-12	9,8	20	M12	1	11.18 MXN
07306-16	13,5	28	M16	1	12.74 MXN
