        Arandelas para elementos de sujeción de acero o aluminio DIN 6340

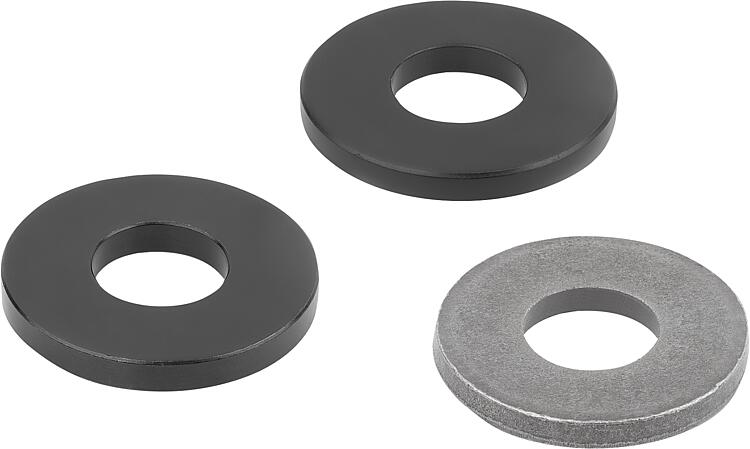

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero o EN AW-7022.Versión:Acero: estampado, aplanado y tratado en caliente con 1200 – 1400 N/mm² de estabilidad, negro.
Acero torneado: bruñido.
Aluminio torneado anodizado.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 07320 Arandelas para elementos de sujeción de acero o aluminio DIN 6340

185 kB

Sinopsis de las normas de los elementos de unión

654 kB

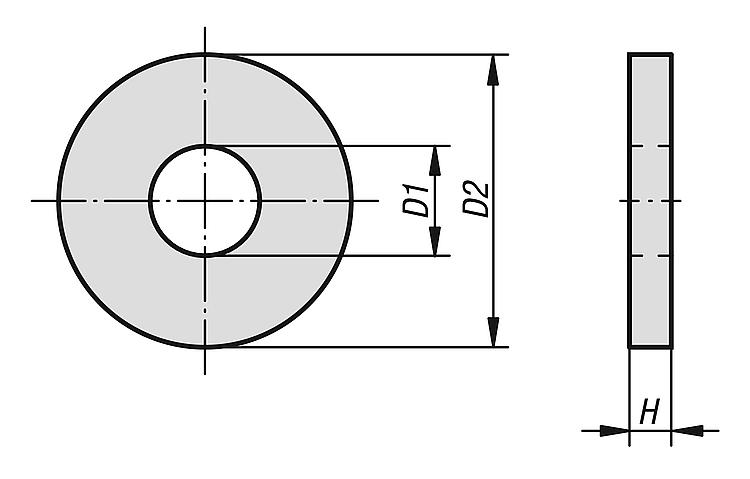

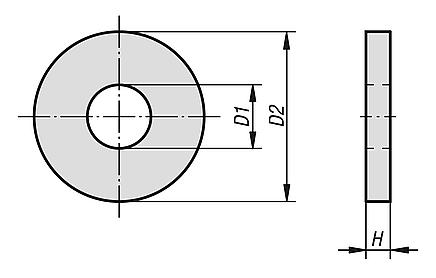

Planos

Selección/filtro de artículos

Referencia	Material del cuerpo de base	Modelo de forma	D1	D2	H	para tornillo	Precio
07320-06	acero	-	6,4	17	3	M6	8.32 MXN
07320-08	acero	-	8,4	23	4	M8	8.32 MXN
07320-10	acero	-	10,5	28	4	M10	10.92 MXN
07320-12	acero	-	13	35	5	M12	15.34 MXN
07320-14	acero	-	15	40	5	M14	23.14 MXN
07320-16	acero	-	17	45	6	M16	28.60 MXN
07320-18	acero	-	19	45	6	M18	34.58 MXN
07320-20	acero	-	21	50	6	M20	37.70 MXN
07320-22	acero	-	23	50	5,6	M22	52.78 MXN
07320-24	acero	-	25	60	8	M24	63.44 MXN
07320-30	acero	-	31	68	10	M30	112.32 MXN
07320-36	acero	-	38	80	10	M36	197.86 MXN
07320-206	aluminio	Torcido	6,4	17	3	M6	63.70 MXN
07320-208	aluminio	Torcido	8,4	23	4	M8	64.74 MXN
07320-210	aluminio	Torcido	10,5	28	4	M10	82.68 MXN
07320-212	aluminio	Torcido	13	35	5	M12	88.92 MXN
07320-214	aluminio	Torcido	15	40	5	M14	123.50 MXN
07320-216	aluminio	Torcido	17	45	6	M16	145.60 MXN
07320-218	aluminio	Torcido	19	45	6	M18	166.66 MXN
07320-220	aluminio	Torcido	21	50	6	M20	268.58 MXN
07320-222	aluminio	Torcido	23	50	8	M22	294.84 MXN
07320-224	aluminio	Torcido	25	60	8	M24	386.88 MXN
07320-230	aluminio	Torcido	31	68	10	M30	536.12 MXN
07320-236	aluminio	Torcido	38	80	10	M36	768.82 MXN
07320-306	acero	Torcido	6,4	17	3	M6	21.58 MXN
07320-308	acero	Torcido	8,4	23	4	M8	25.48 MXN
07320-310	acero	Torcido	10,5	28	4	M10	30.16 MXN
07320-312	acero	Torcido	13	35	5	M12	40.82 MXN
07320-314	acero	Torcido	15	40	5	M14	45.76 MXN
07320-316	acero	Torcido	17	45	6	M16	56.42 MXN
07320-318	acero	Torcido	19	45	6	M18	56.42 MXN
07320-320	acero	Torcido	21	50	6	M20	74.10 MXN
