        Chapas de seguridad de acero DIN 70952

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero.Versión:Acabado natural.Indicación:Las chapas de seguridad DIN 70952 sirven para asegurar las tuercas ranuradas DIN 70852. La utilización de chapas de seguridad exige una ranura en cuña en la rosca del perno.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 07590-06 Chapas de seguridad de acero DIN 70952

184 kB

Sinopsis de las normas de los elementos de unión

689 kB

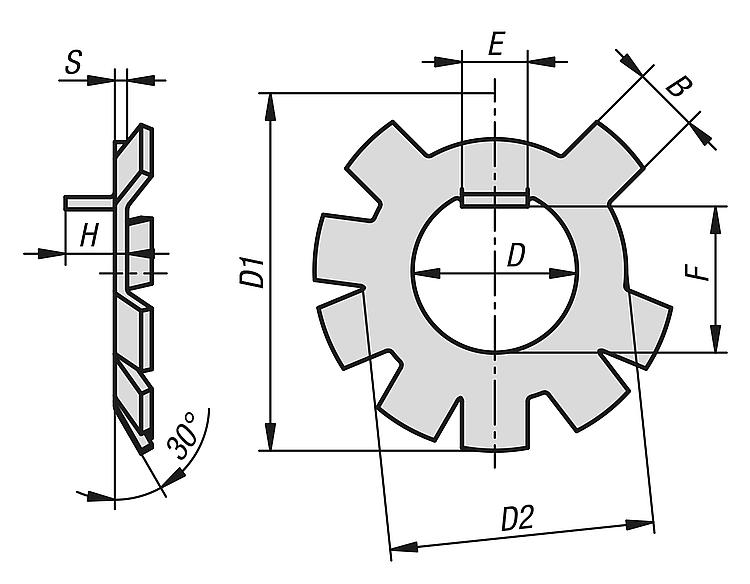

Planos

Selección/filtro de artículos

Referencia	B	D	D1	D2	E	F	H	S	Adecuado para	Precio
07590-06-010	4	10	22	16	4	8,9	3	1	07590-05-010/07590-05-10	27.30 MXN
07590-06-012	4	12	24	18	4	10,9	3	1	07590-05-012/07590-05-12	31.98 MXN
07590-06-014	4	14	26	20	5	12,9	3	1	07590-05-014/07590-05-14	33.28 MXN
07590-06-016	5	16	29	23	5	14	3	1	07590-05-016/07590-05-16	25.74 MXN
07590-06-018	5	18	33	25	5	16,9	4	1	07590-05-018/07590-05-18	34.58 MXN
07590-06-020	5	20	35	27	5	18,9	4	1	07590-05-020/07590-05-20	33.54 MXN
07590-06-022	6	22	38	30	6	20,9	4	1	07590-05-022/07590-05-22	37.70 MXN
07590-06-024	6	24	40	32	6	22,9	5	1,2	07590-05-024/07590-05-24	29.90 MXN
07590-06-026	6	26	44	34	6	24,9	5	1,2	07590-05-026/07590-05-26	37.18 MXN
07590-06-028	6	28	46	36	7	26,9	5	1,2	07590-05-028/07590-05-28	34.06 MXN
07590-06-030	6	30	48	38	7	28,9	6	1,2	07590-05-030/07590-05-30	37.18 MXN
07590-06-032	6	32	51	41	7	30,9	7	1,2	07590-05-032/07590-05-32	39.78 MXN
07590-06-035	6	35	53	43	7	33,9	7	1,2	07590-05-035/07590-05-35	39.26 MXN
07590-06-038	6	38	57	47	8	36,6	7	1,2	07590-05-038/07590-05-38	45.50 MXN
07590-06-040	6	40	59	49	8	38,9	7	1,2	07590-05-040/07590-05-40	47.58 MXN
07590-06-042	7	42	62	52	8	40,6	7	1,2	07590-05-042/07590-05-42	42.38 MXN
07590-06-045	7	45	64	54	8	43,6	8	1,2	07590-05-045/07590-05-45	49.40 MXN
07590-06-048	7	48	67	57	8	46,7	8	1,5	07590-05-048/07590-05-48	47.84 MXN
07590-06-050	7	50	70	60	8	48,7	8	1,5	07590-05-050/07590-05-50	50.96 MXN
07590-06-052	7	52	74	62	8	50,7	8	1,5	07590-05-052/07590-05-52	70.98 MXN
07590-06-055	7	55	79	67	10	53,7	8	1,5	07590-05-055/07590-05-55	37.44 MXN
07590-06-060	10	60	82,4	71	10	58,7	8	1,5	07590-05-060/07590-05-60	53.04 MXN
07590-06-065	10	65	88	76	10	63,7	8	1,5	07590-05-065/07590-05-65	65.26 MXN
07590-06-070	10	70	93	81	10	68,7	10	1,5	07590-05-070/07590-05-70	112.84 MXN
07590-06-075	10	75	100	86	10	73,2	10	1,8	07590-05-075/07590-05-75	95.94 MXN
07590-06-080	10	80	105	91	10	78,2	10	1,8	07590-05-080/07590-05-80	149.50 MXN
