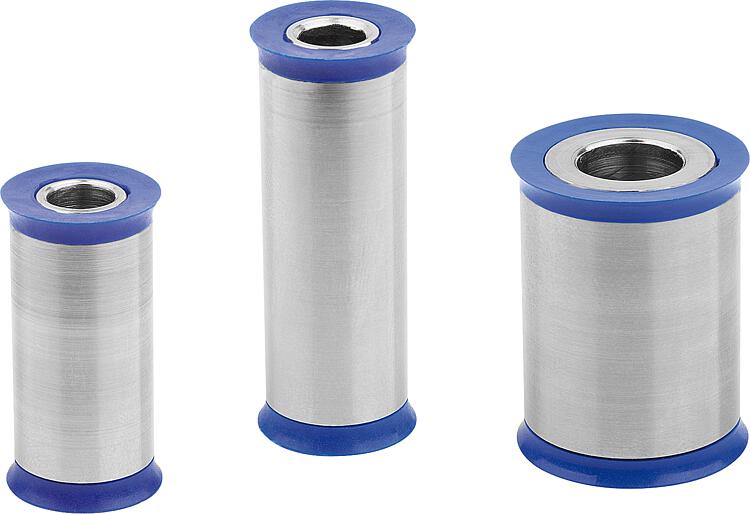

        Manguitos distancidores de acero inoxidable con junta tórica en Hygienic DESIGN

Descripción del artículo/Imágenes del producto

DescripciónDescripción del producto:Los manguitos distanciadores Hygienic DESIGN se han desarrollado especialmente para usos en ámbitos de procesamiento de alimentos. Se ha hecho gran hincapié en una forma geométrica optimizada para la limpieza y una rugosidad superficial de Ra ≤ 0,8 µm. La junta tórica de plástico apto para uso con alimentos es intercambiable.Material:

Manguito distanciador: acero inoxidable 1.4404.
Junta tórica: termoplástico conforme con UE10/2011 y FDA (POM).

Versión:Manguito distanciador: acero inoxidable sin pulir.
Junta tórica: RAL5002 - azul ultramar (POM).Indicación:La superficie de apoyo de la junta tórica debe, idealmente, ser plana y en ángulo recto con respecto a la perforación de tornillo y además debe tener una rugosidad superficial de Ra ≤ 0,8 µm.
Junta tórica no apta para limpieza ácida (valor de pH < 4) y agentes oxidantes.

La idoneidad para el uso correspondiente del manguito distanciador Hygienic DESIGN debe ser comprobada por el usuario. La junta tórica debe revisarse con regularidad y cambiarse cuando corresponda, en función de las cargas y los efectos externos (la temperatura o los medios de limpieza y del producto).Rango de temperatura:-20 °C a +100 °C (POM).Ventajas:Junta tórica intercambiable.
Materiales aptos para usos alimentarios.
Forma geométrica optimizada para la limpieza.Accesorios:Juntas tóricas 07301.
Tornillos hexagonales de acero inoxidable con junta tórica 07170-11.

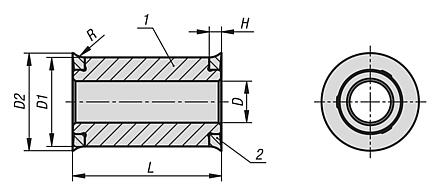

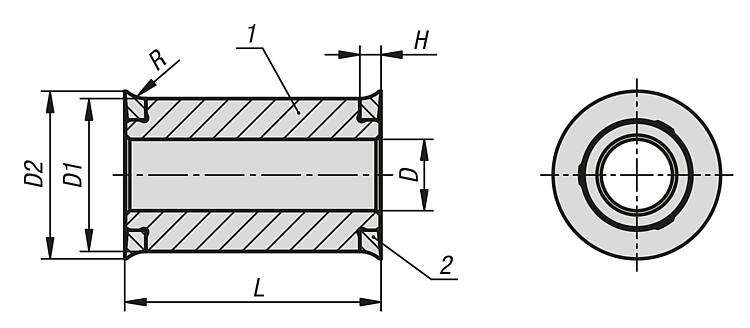

Tuercas hexagonales de acero inoxidable con junta tórica 07280-11.Volumen de suministroManguitos distanciadores con juntas tóricas incluidas.Indicación sobre el dibujo:

1) Manguito distanciador
2) Junta tórica

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 07219 Manguitos distancidores de acero inoxidable con junta tórica en Hygienic DESIGN

193 kB

Planos

Selección/filtro de artículos

Referencia	L	D	D1	D2	H	R	Precio
07219-11106X30	30	6,4	14	15,74	2,5	3,5	166.66 MXN
07219-11106X40	40	6,4	14	15,74	2,5	3,5	192.14 MXN
07219-11106X50	50	6,4	14	15,74	2,5	3,5	222.56 MXN
07219-11108X30	30	8,4	18	19,74	2,5	3,5	237.90 MXN
07219-11108X40	40	8,4	18	19,74	2,5	3,5	268.06 MXN
07219-11108X50	50	8,4	18	19,74	2,5	3,5	307.06 MXN
07219-11110X30	30	10,5	22	23,74	2,5	3,5	290.94 MXN
07219-11110X40	40	10,5	22	23,74	2,5	3,5	336.70 MXN
07219-11110X50	50	10,5	22	23,74	2,5	3,5	374.66 MXN
07219-11112X30	30	13	26	28,25	3	4	489.84 MXN
07219-11112X40	40	13	26	28,25	3	4	507.52 MXN
07219-11112X50	50	13	26	28,25	3	4	561.60 MXN
