        Muelles de disco DIN EN 16983

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero para muelles.Versión:Fosfatado y lubricado.Indicación:Si la caja del muelle se combina para formar un bloque de muelles, la fuerza del muelle de las distintas cajas del muelle se puede multiplicar por el número de cajas del muelle. Como consecuencia, se alcanza una gran fuerza del muelle en un corto recorrido del muelle.
Si la caja del muelle se combina para formar una guía del muelle, la fuerza del muelle de las distintas cajas del muelle será igual que la fuerza del muelle de la guía del muelle completa. Como consecuencia, se alcanza poca fuerza del muelle en un largo recorrido del muelle.
Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 07360 Muelles de disco DIN EN 16983

135 kB

Sinopsis de las normas de los elementos de unión

654 kB

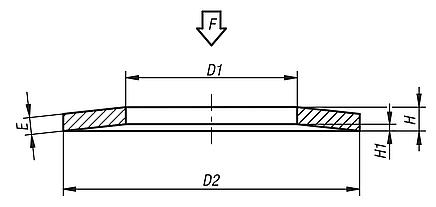

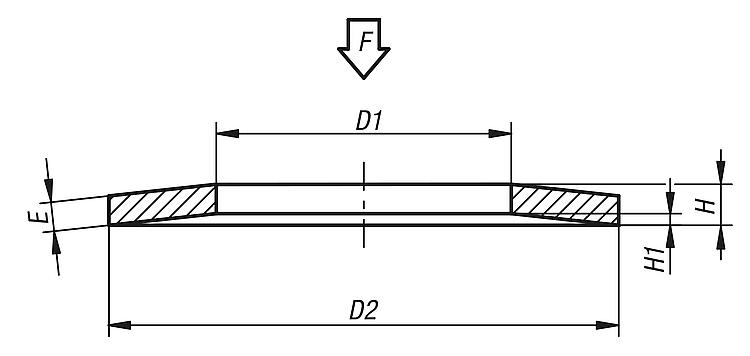

Planos

Selección/filtro de artículos

Referencia	D1	D2	E	H	H1	F N	Precio
07360-030	3,2	8	0,4	0,6	0,2	69,2	9.62 MXN
07360-050	5,2	10	0,4	0,7	0,3	87,8	11.44 MXN
07360-051	5,2	15	0,7	1,25	0,55	340,2	12.74 MXN
07360-060	6,2	12,5	0,5	0,85	0,35	120	12.74 MXN
07360-061	6,2	12	0,5	0,85	0,35	133,5	12.74 MXN
07360-070	7,2	14	0,8	1,1	0,3	283,8	13.26 MXN
07360-080	8,2	16	0,9	1,25	0,35	362,5	13.26 MXN
07360-081	8,2	16	0,6	1,05	0,45	172	13.26 MXN
07360-090	9,2	18	1	1,4	0,4	450,6	21.06 MXN
07360-100	10,2	20	1,1	1,55	0,45	548,2	21.06 MXN
07360-101	10,2	20	0,9	1,45	0,55	411,7	21.06 MXN
07360-102	10,2	20	0,8	1,35	0,55	304,3	21.06 MXN
07360-120	12,2	25	1,5	2,05	0,55	1040	23.14 MXN
07360-121	12,2	23	1,25	1,85	0,6	863,4	23.14 MXN
07360-123	12,2	23	1	1,6	0,6	474,7	23.40 MXN
07360-140	14,2	28	1,5	2,15	0,65	1033	23.40 MXN
07360-141	14,2	28	1	1,8	0,8	490	23.40 MXN
07360-160	16,3	31,5	1,75	2,45	0,7	1391	24.44 MXN
07360-161	16,3	31,5	1,25	2,15	0,9	790,5	24.44 MXN
07360-180	18,3	35,5	2	2,8	0,8	1864	32.76 MXN
07360-182	18,3	35,5	1,25	2,25	1	730,9	29.12 MXN
07360-200	20,4	40	2,25	3,15	0,9	2336	39.52 MXN
07360-220	22,4	45	2,5	3,5	1	2773	52.78 MXN
07360-250	25,4	50	3	4,1	1,1	4255	65.52 MXN
07360-251	25,4	50	2,5	3,9	1,4	3473	65.52 MXN
07360-280	28,5	56	2	3,6	1,6	1910	65.78 MXN
07360-310	31	63	2,5	4,25	1,75	2942	88.92 MXN
07360-360	40,5	70	4	5,7	1,7	9025	176.54 MXN
