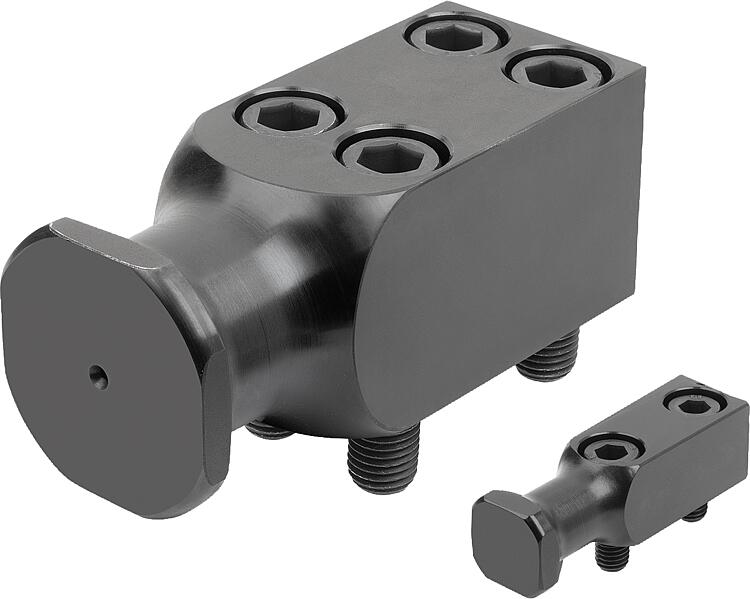

        Pivotes de soporte VDI 3366

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero 1.1191 (CK45). Resistencia a la extensión ≈700 N/mm².Versión:Bruñido.Indicación:Pivotes de soporte según VDI 3366.

Normalmente hay que colocar siempre cuatro pivotes de soporte. Al utilizar cuatro pivotes de soporte hay que tener en cuenta que dos pivotes de soporte soportan todo el peso de la herramienta. De este modo, al dar la vuelta a la herramienta, la carga se puede repartir entre dos pivotes de soporte.

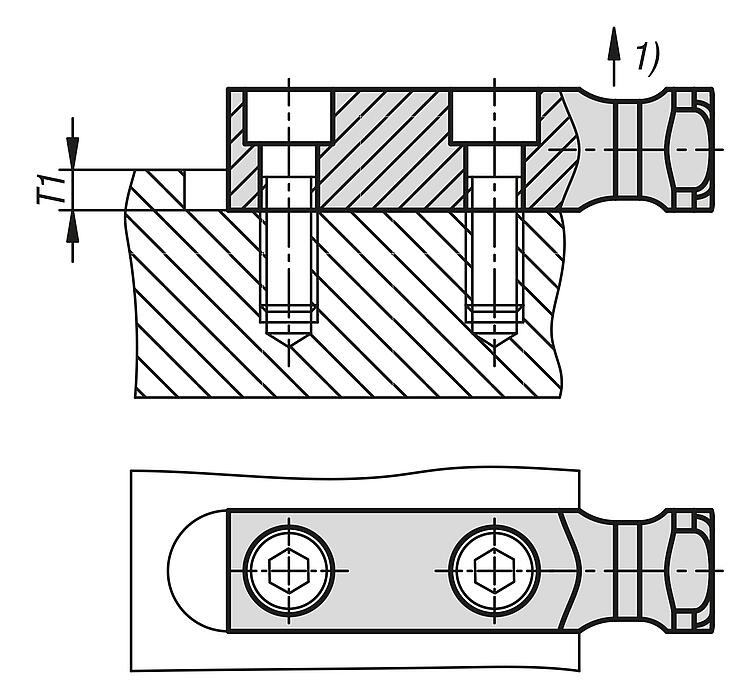

Suministro con tornillos con hexágono interior.Indicación sobre el dibujo:

1) kg máx.

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 07679-01 Pivotes de soporte VDI 3366

306 kB

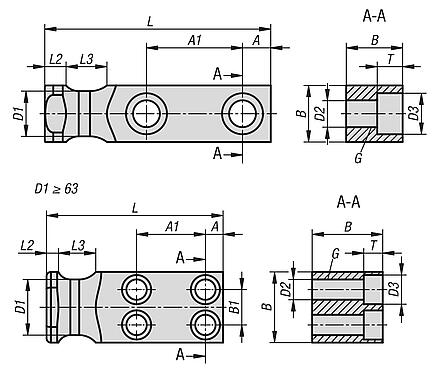

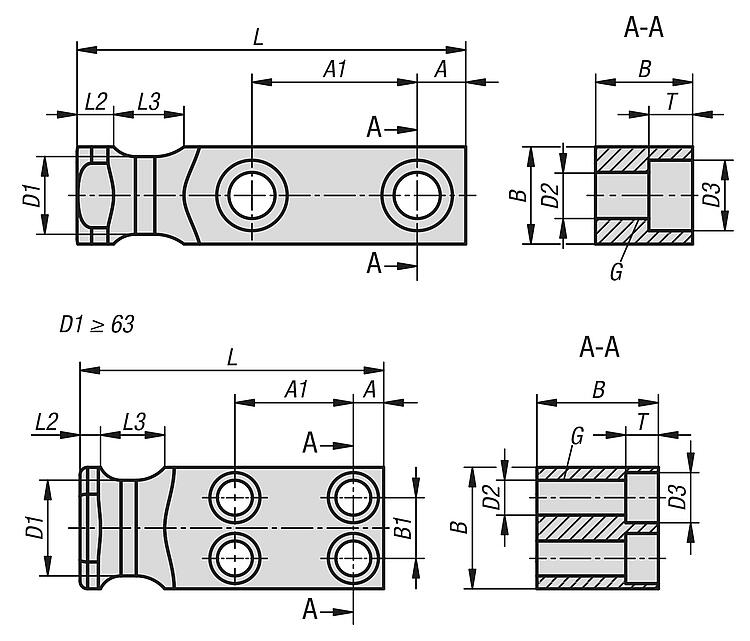

Planos

Selección/filtro de artículos

Referencia	A	A1	B	B1	D1	D2	D3	G Para tornillo de cabeza cilíndrica	L	L2	L3	T	T1	Capacidad de carga kg	Precio
07679-01-16	10	34	20	-	16	9,5	14,5	M8x25	80	6	20	9	6	320	520.52 MXN
07679-01-20	10	37	25	-	20	11,5	17,5	M10x30	90	8	25	11	8	630	607.36 MXN
07679-01-25	12	38	35	-	25	14	20	M12x40	100	8	30	13	10	1250	743.34 MXN
07679-01-32	16	46	40	-	32	18	26	M16x45	120	10	32	17,5	10	2000	1,016.34 MXN
07679-01-40	18	54	50	-	40	23	33	M20x60	140	10	40	21,5	12	3200	1,369.68 MXN
07679-01-50	22	59	60	-	50	27	39	M24x70	160	12	45	25	14	5000	1,983.28 MXN
07679-01-63	20	78	80	40	63	23	33	M20x100	200	12	50	21,5	16	8000	4,958.20 MXN
