        Tornillo de rótula en Hygienic DESIGN

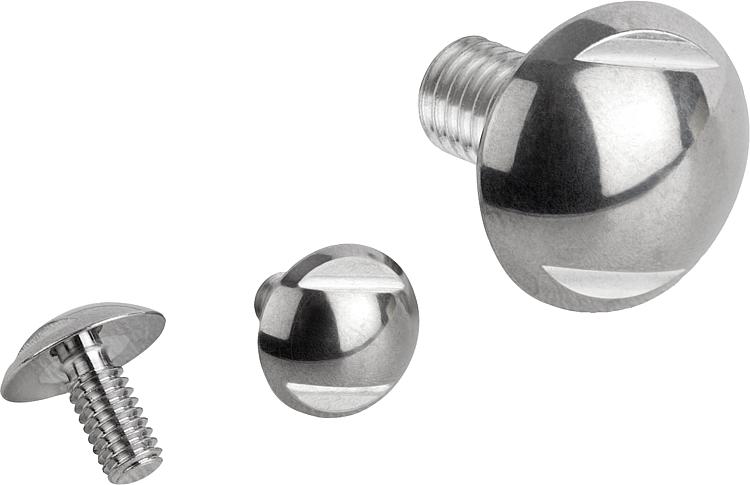

Descripción del artículo/Imágenes del producto

DescripciónMaterial:

Acero inoxidable 1.4404.

Versión:Pulido.Indicación:Elemento de unión óptimo para fijar chapas de revestimiento, cubiertas de metacrilato, etc. La superficie de contacto relativamente grande del collar, y la garganta de la rosca facilitan una distribución regular de las fuerzas sobre la superficie del fondo, sin tensiones. Además, al mantener la altura de la cabeza lo más baja posible, también se reduce la presencia de posibles bordes de interferencia. El accionamiento se realiza en la cabeza de dos cantos mediante una llave de boca.
La superficie del tornillo de rótula está pulida, y su forma está optimizada para el empleo en zonas de higiene. La superficie presenta una profundidad de rugosidad con una medida Ra muy inferior a 0,8 µm. La suciedad o los restos de sustancias o limpiadores apenas se depositan, y se garantiza una limpieza sencilla.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 07175-02 Tornillo de rótula en Hygienic DESIGN

153 kB

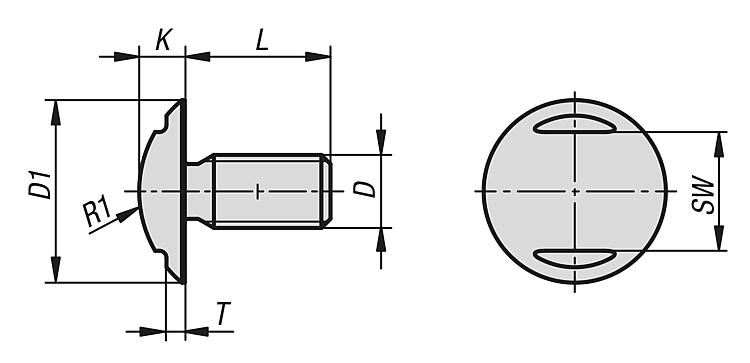

Planos

Selección/filtro de artículos

Referencia	D	D1	K	T	SW	R1	L	Precio
07175-02-03X6	M3	8	2	0,6	5	5,2	6	124.80 MXN
07175-02-03X8	M3	8	2	0,6	5	5,2	8	125.58 MXN
07175-02-03X10	M3	8	2	0,6	5	5,2	10	127.14 MXN
07175-02-03X12	M3	8	2	0,6	5	5,2	12	140.92 MXN
07175-02-03X16	M3	8	2	0,6	5	5,2	16	145.86 MXN
07175-02-03X20	M3	8	2	0,6	5	5,2	20	151.58 MXN
07175-02-03X25	M3	8	2	0,6	5	5,2	25	158.34 MXN
07175-02-03X30	M3	8	2	0,6	5	5,2	30	165.10 MXN
07175-02-04X8	M4	11	3	1	6	6,7	8	128.96 MXN
07175-02-04X10	M4	11	3	1	6	6,7	10	130.00 MXN
07175-02-04X12	M4	11	3	1	6	6,7	12	131.04 MXN
07175-02-04X16	M4	11	3	1	6	6,7	16	159.64 MXN
07175-02-04X20	M4	11	3	1	6	6,7	20	166.14 MXN
07175-02-04X25	M4	11	3	1	6	6,7	25	172.64 MXN
07175-02-04X30	M4	11	3	1	6	6,7	30	180.70 MXN
07175-02-05X10	M5	14	4	1	8	8,6	10	140.66 MXN
07175-02-05X12	M5	14	4	1	8	8,6	12	143.78 MXN
07175-02-05X16	M5	14	4	1	8	8,6	16	147.42 MXN
07175-02-05X20	M5	14	4	1	8	8,6	20	182.00 MXN
07175-02-05X25	M5	14	4	1	8	8,6	25	189.80 MXN
07175-02-05X30	M5	14	4	1	8	8,6	30	198.38 MXN
07175-02-06X12	M6	17	5	1,5	10	10	12	152.10 MXN
07175-02-06X16	M6	17	5	1,5	10	10	16	158.60 MXN
07175-02-06X20	M6	17	5	1,5	10	10	20	162.24 MXN
07175-02-06X25	M6	17	5	1,5	10	10	25	215.02 MXN
07175-02-06X30	M6	17	5	1,5	10	10	30	223.86 MXN
07175-02-08X16	M8	20	5	1,5	13	13	16	161.20 MXN
07175-02-08X20	M8	20	5	1,5	13	13	20	167.18 MXN
07175-02-08X25	M8	20	5	1,5	13	13	25	169.26 MXN
07175-02-08X30	M8	20	5	1,5	13	13	30	245.18 MXN
07175-02-08X35	M8	20	5	1,5	13	13	35	255.32 MXN
07175-02-08X40	M8	20	5	1,5	13	13	40	266.50 MXN
07175-02-10X20	M10	22	6	1,5	15	13,5	20	208.78 MXN
07175-02-10X25	M10	22	6	1,5	15	13,5	25	214.24 MXN
07175-02-10X30	M10	22	6	1,5	15	13,5	30	218.66 MXN
07175-02-10X35	M10	22	6	1,5	15	13,5	35	247.52 MXN
07175-02-10X40	M10	22	6	1,5	15	13,5	40	264.16 MXN
07175-02-12X25	M12	27	7,5	1,5	19	16,3	25	255.32 MXN
07175-02-12X30	M12	27	7,5	1,5	19	16,3	30	266.24 MXN
07175-02-12X35	M12	27	7,5	1,5	19	16,3	35	276.64 MXN
07175-02-12X40	M12	27	7,5	1,5	19	16,3	40	316.94 MXN
07175-02-12X50	M12	27	7,5	1,5	19	16,3	50	320.84 MXN
07175-02-16X30	M16	36	9	1,5	24	23	30	342.94 MXN
07175-02-16X35	M16	36	9	1,5	24	23	35	370.76 MXN
07175-02-16X40	M16	36	9	1,5	24	23	40	380.12 MXN
07175-02-16X50	M16	36	9	1,5	24	23	50	397.54 MXN
