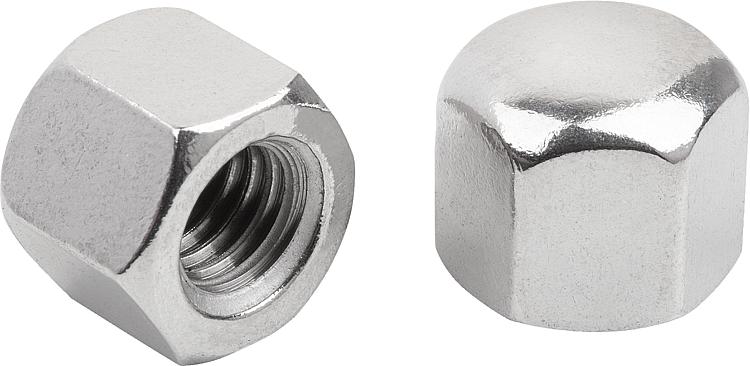

        Tuercas de sombrerete hexagonales, versión alta DIN 917 de acero o acero inoxidable

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero, acero inoxidable A2 o acero inoxidable A4.Versión:Acero con clase de resistencia 6, acabado natural o cincado mediante procedimiento galvánico.
Acero inoxidable A2-70, acabado natural.
Acero inoxidable A4-70, acabado natural.Indicación:Las tuercas de sombrerete se utilizan sobre todo en conexiones atornilladas decorativas. La tuerca de sombrerete cierra y protege el extremo abierto de la rosca. Asimismo, protegen de los bordes afilados en las máquinas, instalaciones, equipos de fitness y en cualquier otro uso en que el extremo al descubierto de la rosca sea susceptible de causar daños personales o materiales. Datos técnicos:A partir de D = M10, las tuercas de sombrerete tienen una garganta hasta el núcleo de la rosca según DIN 76-1 forma D.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 07280-02 Tuercas de sombrerete hexagonales, versión alta DIN 917 de acero o acero inoxidable

173 kB

Clases de resistencia

126 kB

Sinopsis de las normas de los elementos de unión

689 kB

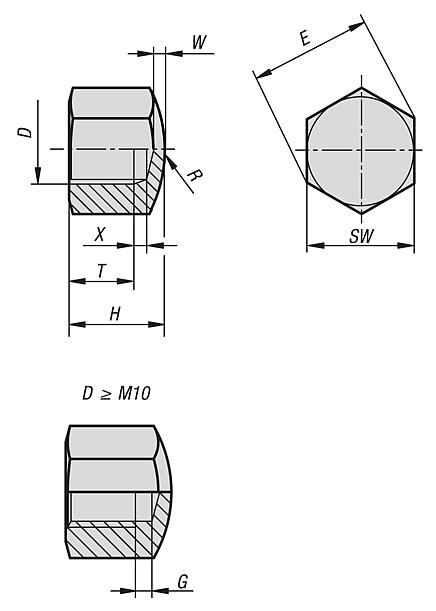

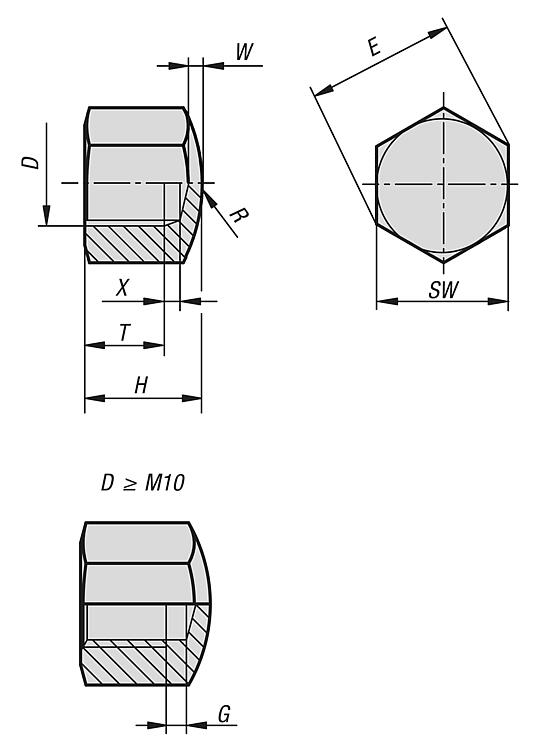

Planos

Selección/filtro de artículos

Referencia	Material del cuerpo de base	Superficie cuerpo de base	D	T mín.	H	SW	E	R	W	X	G	Precio
07280-02-104	acero	acabado natural	M4	4,16	5,5	7	7,66	8	1	1,05	-	8.84 MXN
07280-02-105	acero	acabado natural	M5	4,96	7	8	8,79	10	1	1,2	-	9.10 MXN
07280-02-106	acero	acabado natural	M6	6,71	9	10	11,05	12	1,5	1,5	-	9.62 MXN
07280-02-108	acero	acabado natural	M8	9,21	12	13	14,38	15	2	1,87	-	14.56 MXN
07280-02-110	acero	acabado natural	M10	10,65	14	17	18,9	20	2	-	2,25	26.78 MXN
07280-02-112	acero	acabado natural	M12	13,15	16	19	21,1	25	2	-	6,4	46.02 MXN
07280-02-116	acero	acabado natural	M16	16,65	20	24	26,76	30	2	-	7,3	94.38 MXN
07280-02-120	acero	acabado natural	M20	20,58	25	30	32,95	35	2,5	-	9,3	216.58 MXN
07280-02-124	acero	acabado natural	M24	23,58	30	36	39,6	40	3	-	10,7	402.74 MXN
07280-02-130	acero	acabado natural	M30	27,58	34	46	50,9	60	3	-	12,7	546.52 MXN
07280-02-204	acero	cincado	M4	4,16	5,5	7	7,66	8	1	1,05	-	9.88 MXN
07280-02-205	acero	cincado	M5	4,96	7	8	8,79	10	1	1,2	-	10.14 MXN
07280-02-206	acero	cincado	M6	6,71	9	10	11,05	12	1,5	1,5	-	10.40 MXN
07280-02-208	acero	cincado	M8	9,21	12	13	14,38	15	2	1,87	-	16.12 MXN
07280-02-210	acero	cincado	M10	10,65	14	17	18,9	20	2	-	2,25	29.90 MXN
07280-02-212	acero	cincado	M12	13,15	16	19	21,1	25	2	-	6,4	50.70 MXN
07280-02-216	acero	cincado	M16	16,65	20	24	26,76	30	2	-	7,3	104.00 MXN
07280-02-220	acero	cincado	M20	20,58	25	30	32,95	35	2,5	-	9,3	238.42 MXN
07280-02-224	acero	cincado	M24	23,58	30	36	39,6	40	3	-	10,7	443.04 MXN
07280-02-230	acero	cincado	M30	27,58	34	46	50,9	60	3	-	12,7	601.12 MXN
07280-02-304	acero inoxidable A2	acabado natural	M4	4,16	5,5	7	7,66	8	1	1,05	-	9.88 MXN
07280-02-305	acero inoxidable A2	acabado natural	M5	4,96	7	8	8,79	10	1	1,2	-	10.14 MXN
07280-02-306	acero inoxidable A2	acabado natural	M6	6,71	9	10	11,05	12	1,5	1,5	-	10.40 MXN
07280-02-308	acero inoxidable A2	acabado natural	M8	9,21	12	13	14,38	15	2	1,87	-	16.12 MXN
07280-02-310	acero inoxidable A2	acabado natural	M10	10,65	14	17	18,9	20	2	-	2,25	29.90 MXN
07280-02-312	acero inoxidable A2	acabado natural	M12	13,15	16	19	21,1	25	2	-	6,4	50.70 MXN
07280-02-316	acero inoxidable A2	acabado natural	M16	16,65	20	24	26,76	30	2	-	7,3	104.00 MXN
07280-02-320	acero inoxidable A2	acabado natural	M20	20,58	25	30	32,95	35	2,5	-	9,3	238.42 MXN
07280-02-324	acero inoxidable A2	acabado natural	M24	23,58	30	36	39,6	40	3	-	10,7	443.04 MXN
07280-02-330	acero inoxidable A2	acabado natural	M30	27,58	34	46	50,9	60	3	-	12,7	1,021.80 MXN
07280-02-404	acero inoxidable A4	acabado natural	M4	4,16	5,5	7	7,66	8	1	1,05	-	11.44 MXN
07280-02-405	acero inoxidable A4	acabado natural	M5	4,96	7	8	8,79	10	1	1,2	-	12.48 MXN
07280-02-406	acero inoxidable A4	acabado natural	M6	6,71	9	10	11,05	12	1,5	1,5	-	12.74 MXN
07280-02-408	acero inoxidable A4	acabado natural	M8	9,21	12	13	14,38	15	2	1,87	-	18.98 MXN
07280-02-410	acero inoxidable A4	acabado natural	M10	10,65	14	17	18,9	20	2	-	2,25	35.36 MXN
07280-02-412	acero inoxidable A4	acabado natural	M12	13,15	16	19	21,1	25	2	-	6,4	61.10 MXN
07280-02-416	acero inoxidable A4	acabado natural	M16	16,65	20	24	26,76	30	2	-	7,3	125.06 MXN
07280-02-420	acero inoxidable A4	acabado natural	M20	20,58	25	30	32,95	35	2,5	-	9,3	286.26 MXN
