        Arandelas de ajuste esféricas

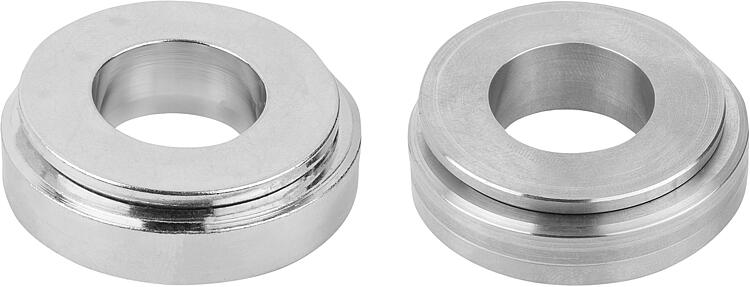

Descripción del artículo/Imágenes del producto

DescripciónMaterial:

Acero 1.7225. Acero inoxidable 1.4305.

Versión:Acero cromado en azul.

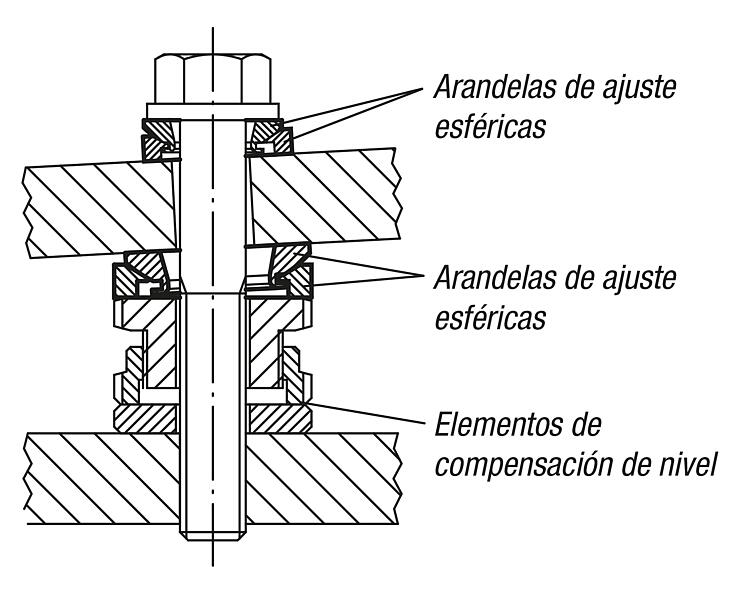

Acero inoxidable con acabado natural.Indicación:La arandela de ajuste esférica permite una instalación exacta al montar superficies de apoyo oblicuas hasta un ángulo de inclinación de aprox 4º. En posiciones oblicuas de D3 > 1°, se recomienda instalar otra arandela de ajuste esférica como soporte para que los tornillos queden nivelados. Las partes superior e inferior no se pueden caer, están aseguradas.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 07460 Arandelas de ajuste esféricas

225 kB

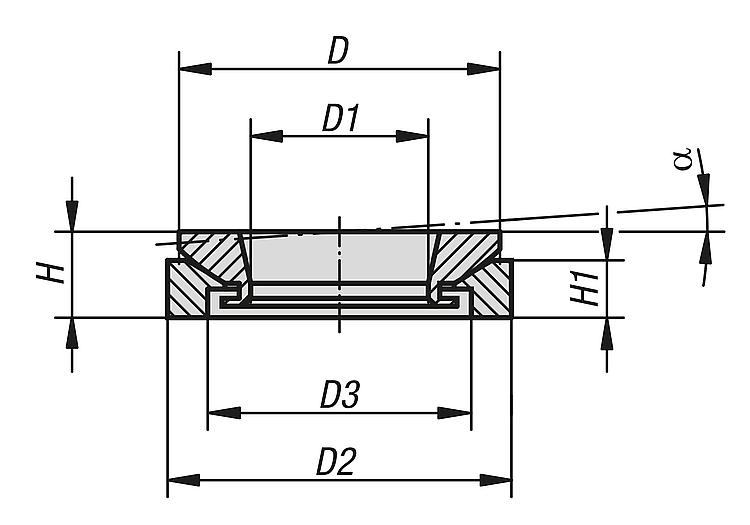

Planos

Selección/filtro de artículos

Referencia	Material del cuerpo de base	H	H1	D	D1	D2	D3	α	Precio
07460-151	acero	8	5,5	23	8,5	25	15	4°	396.76 MXN
07460-152	acero inoxidable	8	5,5	23	8,5	25	15	4°	511.68 MXN
07460-201	acero	10	6,2	30	13	32	20	4°	441.74 MXN
07460-202	acero inoxidable	10	6,2	30	13	32	20	4°	552.24 MXN
07460-301	acero	12,5	9	40	20	45	30	4°	529.88 MXN
07460-302	acero inoxidable	12,5	9	40	20	45	30	4°	707.72 MXN
07460-401	acero	16	13	52	29	58	38	4°	826.54 MXN
07460-402	acero inoxidable	16	13	52	29	58	38	4°	1,030.38 MXN
07460-501	acero	20	14	65	36	70	48	4°	1,230.06 MXN
07460-502	acero inoxidable	20	14	65	36	70	48	4°	1,545.44 MXN
07460-601	acero	20	14	75	44	80	61	4°	1,530.10 MXN
07460-602	acero inoxidable	20	14	75	44	80	61	4°	2,099.24 MXN
