Insertos roscados autorroscantes con perforaciones de corte

Volver

Productos
- Vista general de productos
  - Sistema flexible de piezas estándar
    - Elementos de unión Tornillos de presión esféricos y placas de apoyo Tornillos de sujeción y piezas de presión Tornillos de momento de torsión e insertos roscados Tornillos con ojo Estribos de carga Pivotes portadores
      - Tornillos de momento de torsión e insertos roscados
        Insertos roscados autorroscantes con perforaciones de corte

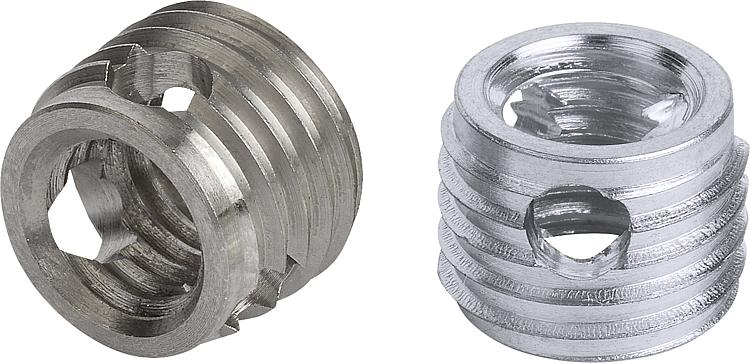

Descripción del artículo/Imágenes del producto

DescripciónMaterial:

Acero o acero inoxidable 1.4305.

Versión:Acero templado por cementación, cincado.
Acero inoxidable con acabado natural.Indicación:Insertos roscados autorroscantes para la creación de uniones por tornillos de alta capacidad de carga, resistentes al desgaste y protegidas contra vibraciones, hechas con materiales con escasa resistencia al cizallamiento, como por ejemplo, aluminio y aleaciones de aluminio, latón, bronce, hierro fundido, duroplast y termoplástico.

Los insertos roscados tienen forma cónica en el extremo inferior y cuentan con tres perforaciones de corte. Autoperforan su rosca de retención al enroscarse en el agujero de alojamiento. Esto garantiza un anclaje en el material de alojamiento completamente firme y seguro.

Rosca interior D1 según ISO 6H.

Los insertos roscados con perforaciones de corte están especialmente diseñados para materiales con difícil arranque de virutas. El espesor de las paredes permite absorber más fuerza al arrancar virutas, que se distribuye además por tres perforaciones de corte.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 07653 Insertos roscados autorroscantescon perforaciones de corte

253 kB

Información de montaje insertos roscados autorroscantes

287 kB

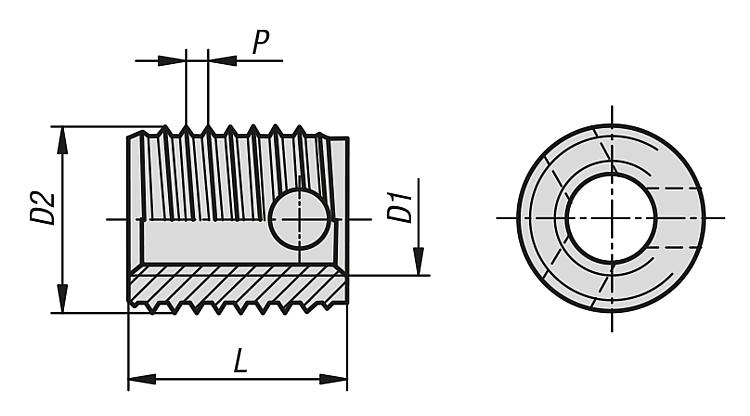

Planos

Selección/filtro de artículos

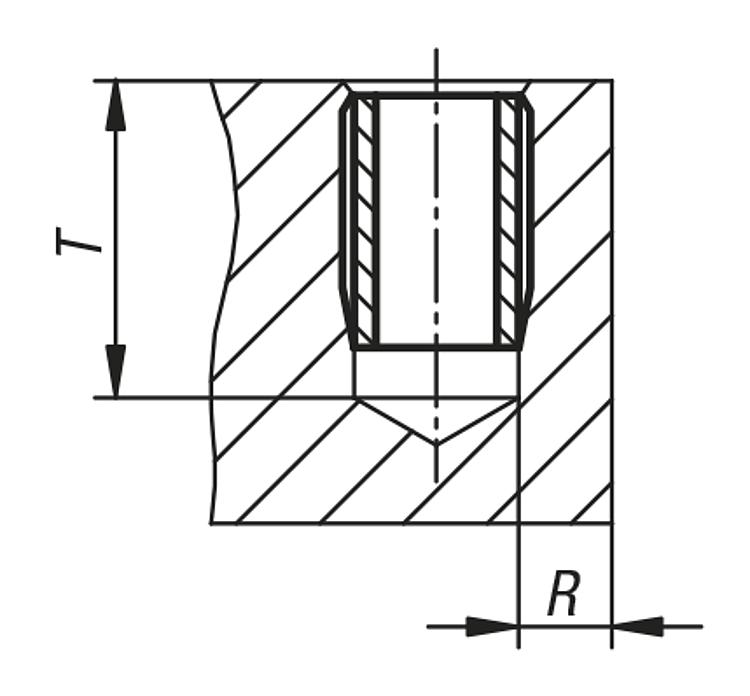

Referencia	Material del cuerpo de base	D1 Rosca interior	D2	L Longitud	P	T mín.	R min con metal ligero	R min con hierro fundido	R min con plástico	Referencia Herramienta de montaje manual	Referencia Herramienta de montaje mecánico	Precio
07653-03	acero	M3	5	4	0,6	6	1	1,5	1,25	07652-803	07652-903	11.44 MXN
07653-04	acero	M4	6,5	6	0,8	8	1,3	1,95	1,6	07652-804	07652-904	12.74 MXN
07653-05	acero	M5	8	7	1	9	1,6	2,4	2	07652-805	07652-905	13.26 MXN
07653-06	acero	M6	10	8	1,25	10	2	3	2,5	07652-806	07652-906	14.04 MXN
07653-08	acero	M8	12	9	1,5	11	2,4	3,6	3	07652-808	07652-908	17.42 MXN
07653-10	acero	M10	14	10	1,5	13	2,8	4,2	3,5	07652-810	07652-910	45.76 MXN
07653-12	acero	M12	16	12	1,75	15	3,2	4,8	4	07652-812	07652-912	60.84 MXN
07653-103	acero inoxidable	M3	5	4	0,6	6	1	1,5	1,25	07652-803	07652-903	36.14 MXN
07653-104	acero inoxidable	M4	6,5	6	0,8	8	1,3	1,95	1,6	07652-804	07652-904	36.40 MXN
07653-105	acero inoxidable	M5	8	7	1	9	1,6	2,4	2	07652-805	07652-905	38.22 MXN
07653-106	acero inoxidable	M6	10	8	1,25	10	2	3	2,5	07652-806	07652-906	35.36 MXN
07653-108	acero inoxidable	M8	12	9	1,5	11	2,4	3,6	3	07652-808	07652-908	39.52 MXN
07653-110	acero inoxidable	M10	14	10	1,5	13	2,8	4,2	3,5	07652-810	07652-910	56.68 MXN
07653-112	acero inoxidable	M12	16	12	1,75	15	3,2	4,8	4	07652-812	07652-912	95.42 MXN
