04451Mordazas de sujeción con mordaza fija |
Volver |
|
|

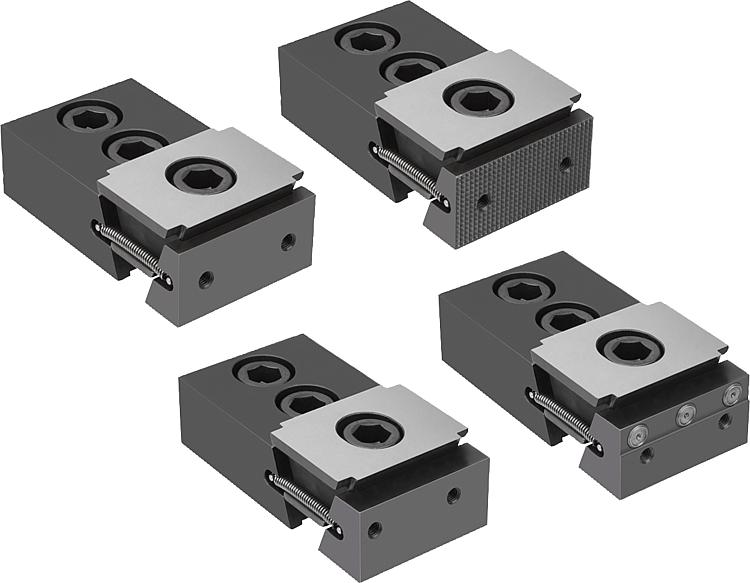

DescripciónDescripción del producto:Las mordazas de sujeción son ideales para sujeciones múltiples debido a su principio de funcionamiento.
Las superficies de sujeción en cuña permiten alcanzar grandes fuerzas de sujeción.
Estas mordazas de sujeción se utilizan para sujetar en una ranura en T. Al atornillar el tornillo tensor, el segmento de sujeción se desplaza hacia fuera y presiona la pieza de trabajo contra la mordaza montada fija del centro de mecanizado.
A través del agujero alargado integrado, es posible introducir las mordazas de sujeción en la cuña doble o compensar las tolerancias.
Recorrido de desplazamiento: M12 = ±1,0 mm, M16 = ±1,5 mm.Material:Cuña doble y segmentos de sujeción de acero de cementación.Versión:Cuña doble y segmentos de sujeción endurecidos fosfatados.Indicación:Con las dos perforaciones atornilladas en las superficies de sujeción se pueden montar apoyos adiciones para una profundidad de sujeción óptima de la pieza de trabajo.
Cara inferior con revestimiento de metal duro. Con ello se incrementa el coeficiente de fricción.Volumen de suministroMordazas de sujeción.

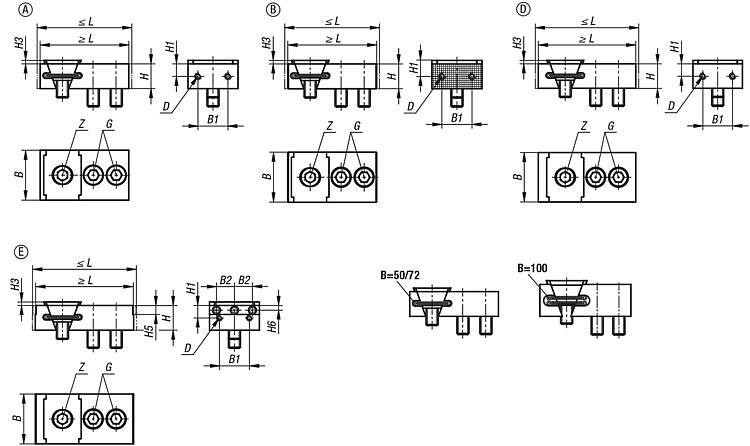

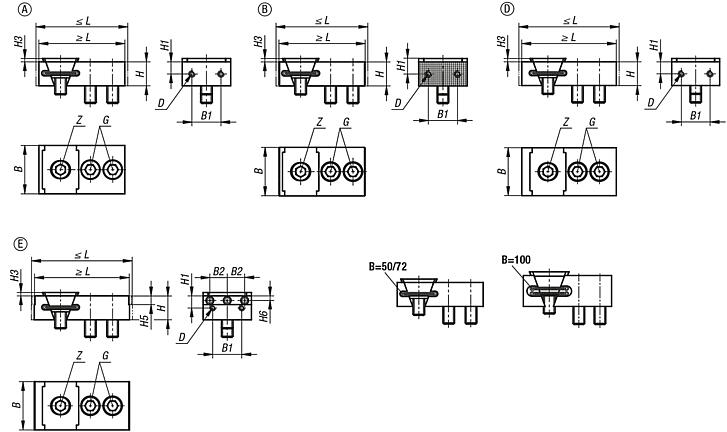

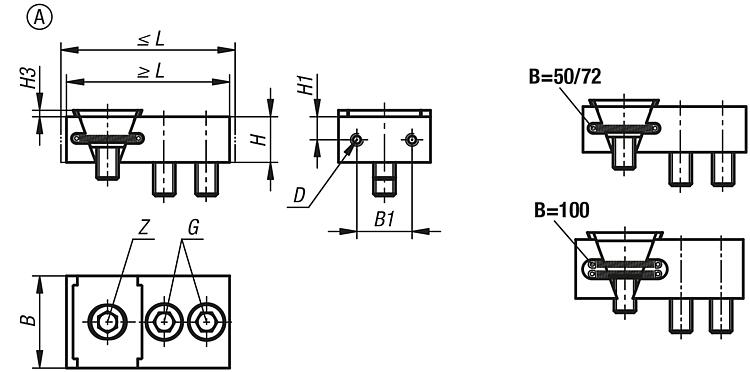

Tornillos de fijación.Indicación sobre el dibujo:Forma A: superficies de sujeción lisas
Forma B: superficies de sujeción acanaladas

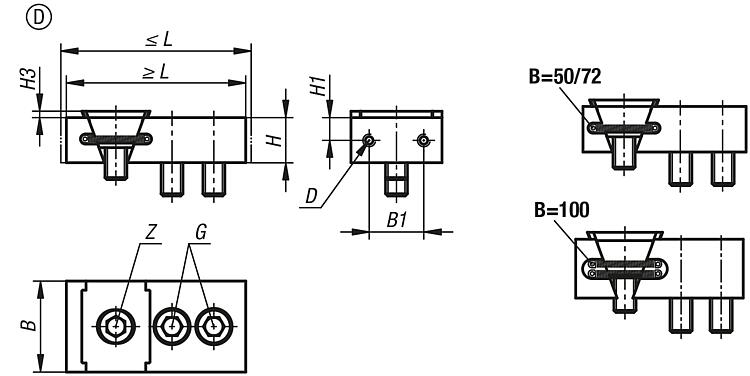

Forma D: con sobremedida para mecanizado

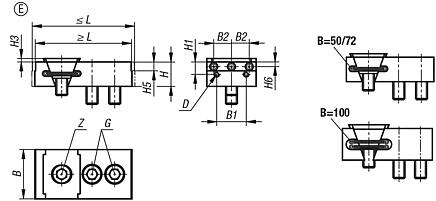

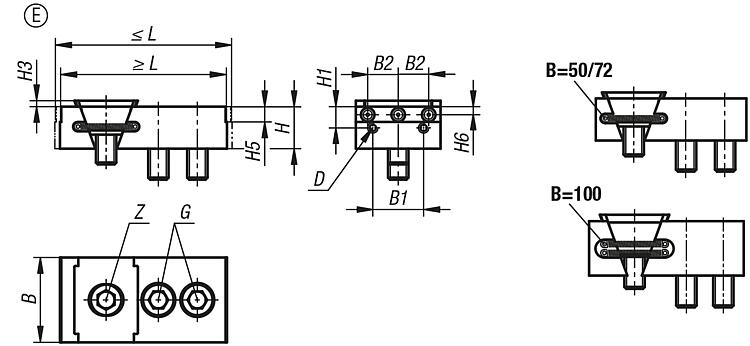

Forma E: con pernos de sujeción DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|
Mordazas de sujeción con mordaza fija, forma A, superficies de sujeción lisas |
Más información |
Selección/filtro de artículos |
|
| Referencia | Forma | L
mín. | L
máx. | B
| H | B1 | H1 | H3 | D
Rosca
interior | G
Tornillo de cabeza
cilíndrica DIN 912 | Z
Tornillo de cabeza
cilíndrica DIN 912 | Fuerza de
sujeción
máx. kN | Par de
apriete
máx. Nm | CAD | Acc. | Precio | Pedir |
|---|
| 04451-0500112 | A | 88,5 | 94,5 | 50 | 25 | 30 | 12,5 | 3,5 | M5 | M12x30 | M12x25 | 30 | 85 |  | | 7,295.96 MXN | |
|
Mordazas de sujeción con mordaza fija, forma B, superficies de sujeción acanaladas |
Más información |
Selección/filtro de artículos |
|
| Referencia | Forma | L
mín. | L
máx. | B
| H | B1 | H1 | H3 | D
Rosca
interior | G
Tornillo de cabeza
cilíndrica DIN 912 | Z
Tornillo de cabeza
cilíndrica DIN 912 | Fuerza de
sujeción
máx. kN | Par de
apriete
máx. Nm | CAD | Acc. | Precio | Pedir |
|---|
| 04451-0500212 | B | 88,5 | 94,5 | 50 | 25 | 30 | 12,5 | 3,5 | M5 | M12x30 | M12x25 | 30 | 85 | | | 8,988.00 MXN | |
|
Mordazas de sujeción con mordaza fija, forma D, con sobremedida para el mecanizado |
Más información |
Selección/filtro de artículos |
|
| Referencia | Forma | L
mín. | L
máx. | B
| H | B1 | H1 | H3 | D
Rosca
interior | G
Tornillo de cabeza
cilíndrica DIN 912 | Z
Tornillo de cabeza
cilíndrica DIN 912 | Fuerza de
sujeción
máx. kN | Par de
apriete
máx. Nm | CAD | Acc. | Precio | Pedir |
|---|
| 04451-0500412 | D | 98,5 | 104,5 | 50 | 25 | 30 | 12,5 | 3,5 | M5 | M12x30 | M12x25 | 30 | 85 | | | 7,614.32 MXN | |
|
Mordazas de sujeción con mordaza fija, forma E, con pernos de sujeción |
Más información |
Selección/filtro de artículos |
|
| Referencia | Forma | L
mín. | L
máx. | B
| H | B1 | B2 | H1 | H3 | H4 | H5 | H6 | D
Rosca
interior | G
Tornillo de cabeza
cilíndrica DIN 912 | Z
Tornillo de cabeza
cilíndrica DIN 912 | Fuerza de
sujeción
máx. kN | Par de
apriete
máx. Nm | CAD | Acc. | Precio | Pedir |
|---|
| 04451-0500512 | E | 98 | 104 | 50 | 25 | 30 | 18 | 12,5 | 3,5 | 5 | 9 | 4,75 | M5 | M12x30 | M12x25 | 30 | 85 | | | 8,222.48 MXN | |
|
