        Dispositivos de sujeción con leva

Descripción del artículo/Imágenes del producto

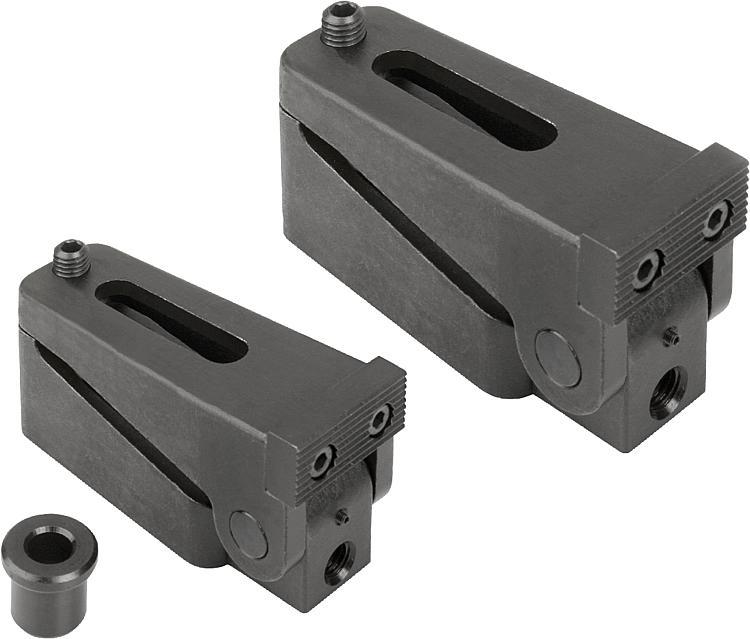

DescripciónMaterial:Cuerpo básico de acero, mordaza de sujeción de acero de cementación, casquillo de centrado con collar de acero para temple y revenido.Versión:Bruñido.

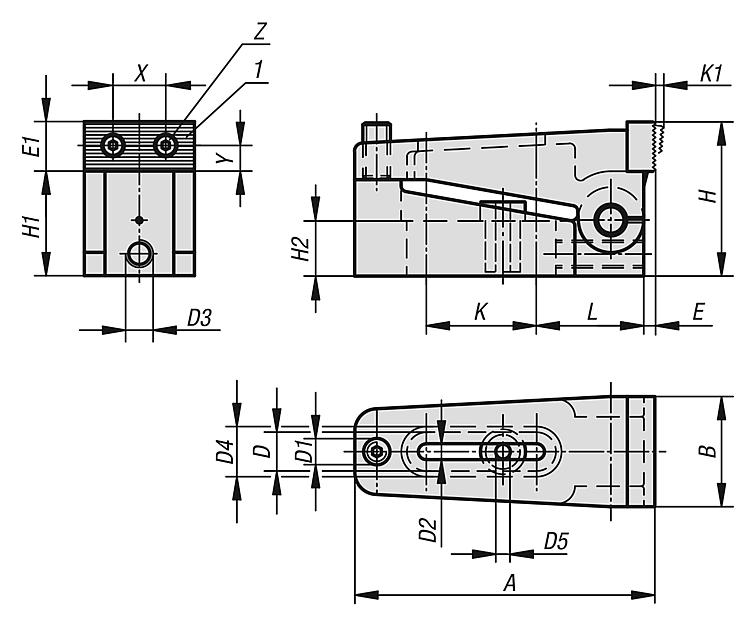

Mordaza de sujeción templada por cementación.Indicación:Las mordazas de sujeción tienen un lado acanalado para superficies de sujeción brutas. Junto al efecto de sujeción, se produce simultáneamente un efecto de tracción hacia abajo. En la rosca D3 se puede insertar un tornillo prisionero para impedir que la pieza se deslice hacia atrás durante el proceso de sujeción.Indicación sobre el dibujo:

1) Placa intercambiable

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 04509 Dispositivos de sujeción con leva

200 kB

Planos

Selección/filtro de artículos

Referencia	A	B	D	D1	D2	D3	D4	D5	E	E1	H	H1	H2	K	K1	L	X	Y	Z	F=Fuerza de sujeción N	Precio
04509-006	73	25	12,2	M6	7	M6	16	6,5	2,5	11	35	24	12,4	25,5	2,5	27	12	4,5	M3	10000	5,573.96 MXN
04509-010	110	39	18,2	M10	11	M10	24	10,5	4	18	56	38	20	40,5	4	39	20,5	8	M5	40000	9,492.00 MXN
04509-016	170	58	26,2	M16	17	M10	35	17	7	27	85	60	30	60,5	7	61	32	13	M8	100000	18,116.00 MXN
