Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

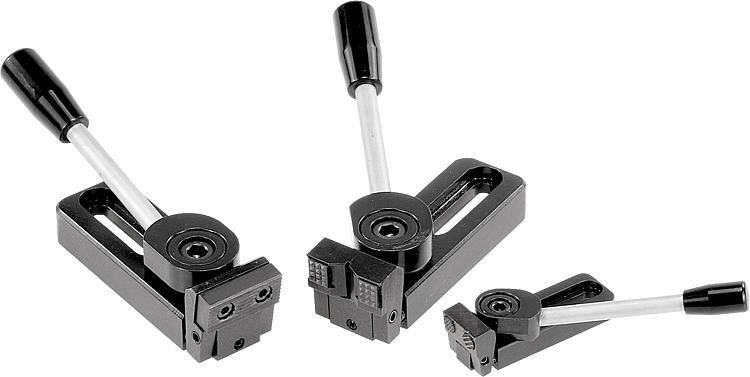

DescripciónMaterial:Acero.Versión:Templado por cementación y bruñido.Indicación:El dispositivo de sujeción con leva es un elemento de sujeción rápida que sirve para presionar piezas de trabajo sobre los topes fijos y sobre un soporte simultáneamente a través de una mordaza pivotante y de una excéntrica en espiral.

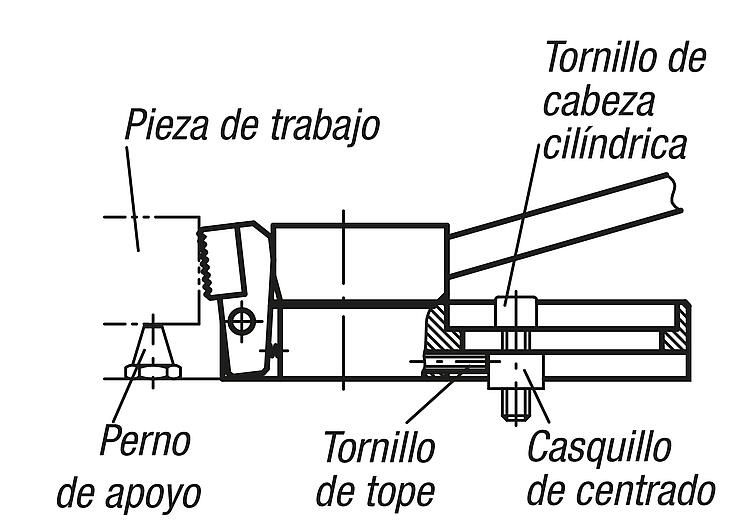

El dispositivo de sujeción con leva se puede posicionar y sujetar con el tornillo de tope y el casquillo de centrado (ver plano) sobre un sistema de retícula modular.

Las versiones 04516-006010, 04516-006015, 04516-006030 y 04516-006035 disponen de 2 insertos de metal duro redondos.
Fuerza de sujeción:04516-006... = 3800 N
04516-010... = 7200 N
Características especiales:
RoHS
DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
 Ficha de datos 04516 Dispositivos de sujeción con leva 281 kB

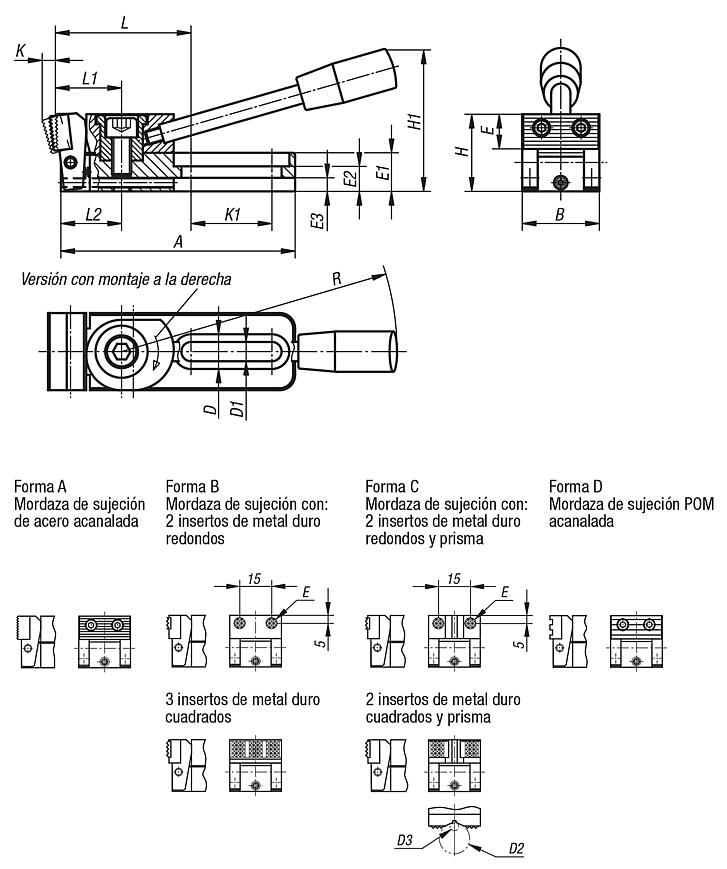

Planos (vista completa)

Dispositivos de sujeción con leva

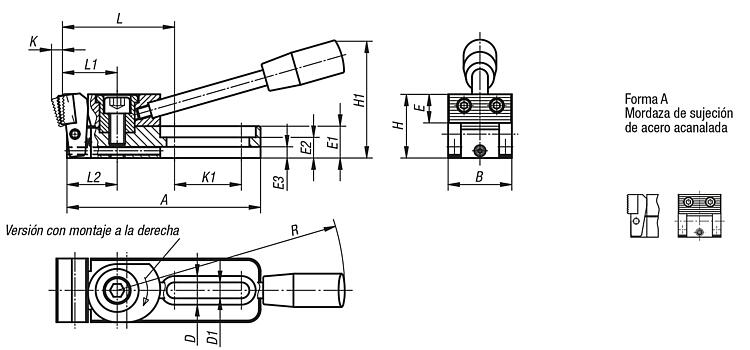

Dispositivo de sujeción con leva, forma A

Más información

Planos

Dispositivo de sujeción con leva, forma A

Selección/filtro de artículos

ReferenciaFormaVersión 1ABDD1EE1E2E3HH1KK1LL1L2RF=Fuerza
de sujeción
N
CADAcc.PrecioPedir
04516-006005Aa la derecha7825126,2111284254542646,522201103800 3,531.92 MXN
04516-010005Aa la derecha121,5401810,218201374074642713531,51437200 5,052.32 MXN
04516-006025Aa la izquierda7825126,2111284254542646,522201103800 3,531.92 MXN
04516-010025Aa la izquierda121,5401810,218201374074642713531,51437200 5,052.32 MXN

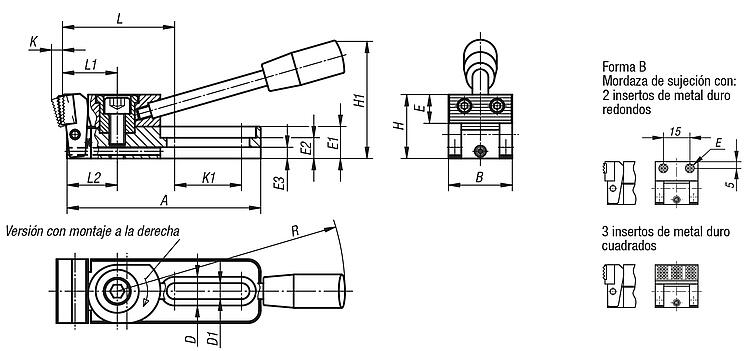

Dispositivo de sujeción con leva, forma B

Más información

Planos

Dispositivo de sujeción con leva, forma B

Selección/filtro de artículos

ReferenciaFormaVersión 1ABDD1EE1E2E3HH1KK1LL1L2RF=Fuerza
de sujeción
N
CADAcc.PrecioPedir
04516-006010Ba la derecha7825126,2ø8128424453,52646,522201103800 3,536.12 MXN
04516-010010Ba la derecha121,5401810,212,72013739745,542733531,51437200 5,790.68 MXN
04516-006030Ba la izquierda7825126,2ø8128424453,52646,522201103800 3,536.12 MXN
04516-010030Ba la izquierda121,5401810,212,72013739745,542733531,51437200 5,790.68 MXN

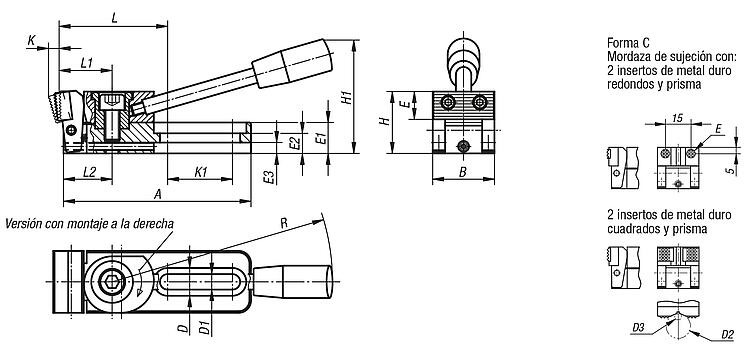

Dispositivo de sujeción con leva, forma C

Más información

Planos

Dispositivo de sujeción con leva, forma C

Selección/filtro de artículos

ReferenciaFormaVersión 1ABD

D1D2
máx.
D3
mín.
EE1E2E3HH1KK1LL1L2RF=Fuerza
de sujeción
N
CADAcc.PrecioPedir
04516-006015Ca la derecha7825126,29,52,5ø8128424453,52646,522201103800 3,655.96 MXN
04516-010015Ca la derecha121,5401810,2274,512,72013739745,542733531,51437200 5,749.80 MXN
04516-006035Ca la izquierda7825126,29,52,5ø8128424453,52646,522201103800 3,650.64 MXN
04516-010035Ca la izquierda121,5401810,2274,512,72013739745,542733531,51437200 5,749.80 MXN

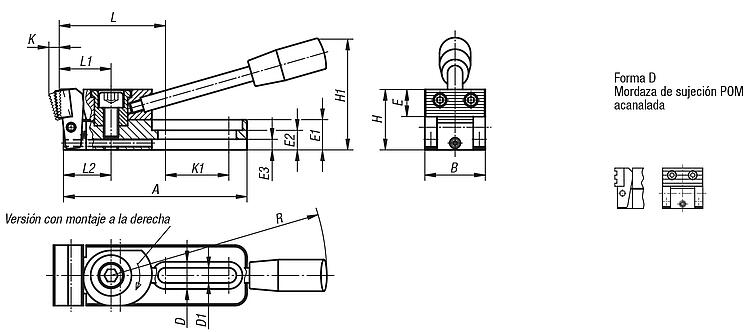

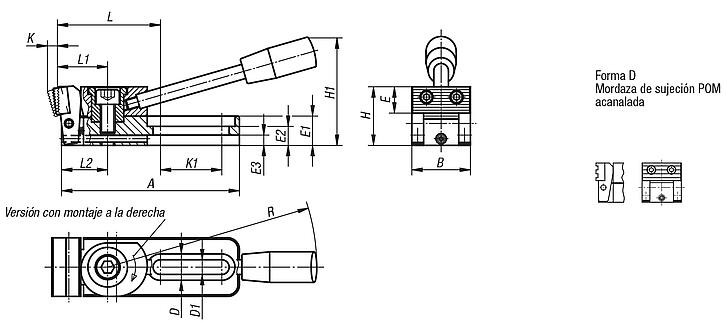

Dispositivo de sujeción con leva, forma D

Más información

Planos

Dispositivo de sujeción con leva, forma D

Selección/filtro de artículos

ReferenciaFormaVersión 1ABDD1EE1E2E3HH1KK1LL1L2RF=Fuerza
de sujeción
N
CADAcc.PrecioPedir
04516-006020Da la derecha7825126,2111284254542646,522201103800 3,536.12 MXN
04516-010020Da la derecha121,5401810,21820137407464270,53531,51437200 5,092.92 MXN
04516-006040Da la izquierda7825126,2111284254542646,522201103800 3,601.64 MXN
04516-010040Da la izquierda121,5401810,21820137407464270,53531,51437200 5,092.92 MXN
