        Dispositivos de sujeción con leva

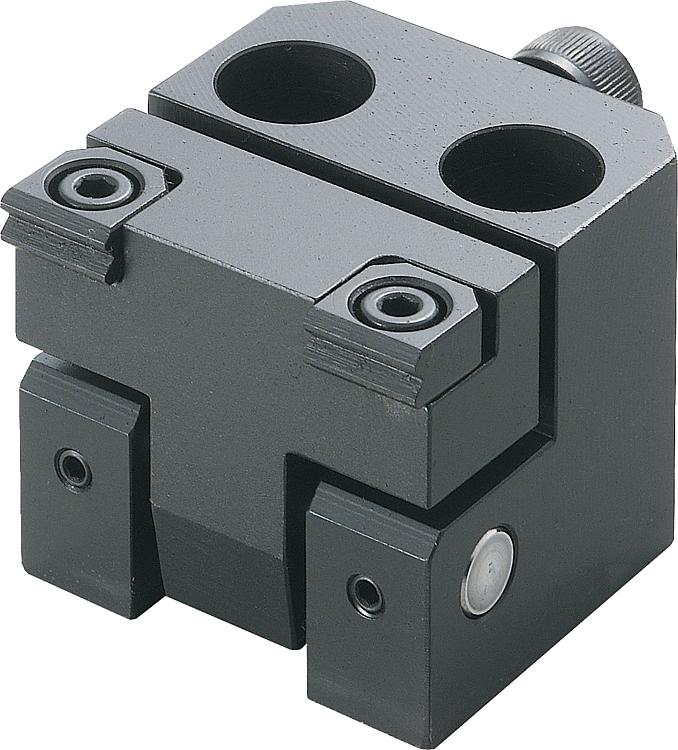

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Cuerpo base, brazo de acero para temple y revenido.
Garras de sujeción de acero para herramientas.Versión:Cuerpo base bruñido.
Brazo, garras de sujeción tratadas en caliente y bruñidas.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 04578 Dispositivos de sujeción con leva

292 kB

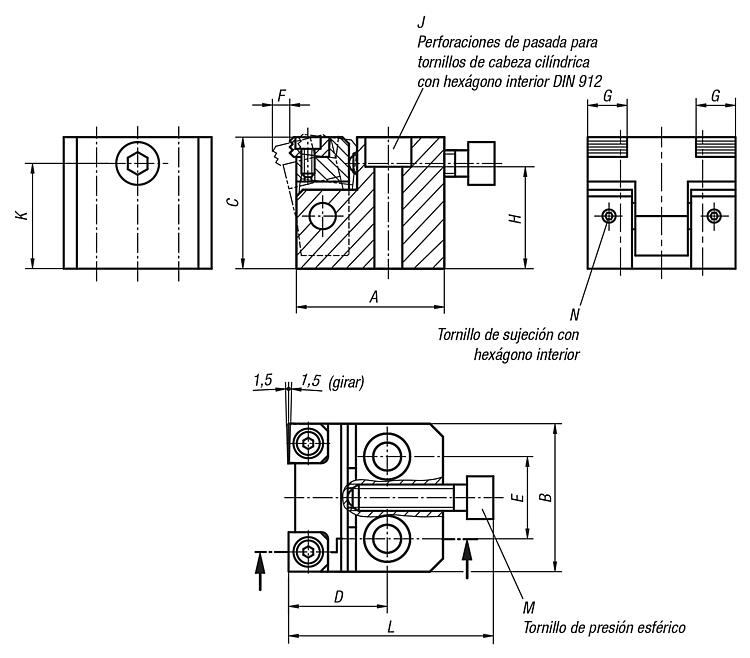

Planos

Selección/filtro de artículos

Referencia	A	B	C	D	E	F	G	H	J	K	L	M	N	F=Fuerza de sujeción N	Par de apriete Nm	Precio
04578-080400	45	45	40	30	25	5,3	12	31	M8	32	62,5	M8x35	M4x4	15000	25	8,019.76 MXN
04578-100500	55	55	50	40	30	7,1	16	39	M10	40	74	M10x40	M4x4	27000	50	9,072.00 MXN
04578-120600	65	65	60	45	35	8	20	47	M12	48	91	M12x50	M5x5	38000	90	10,864.00 MXN
