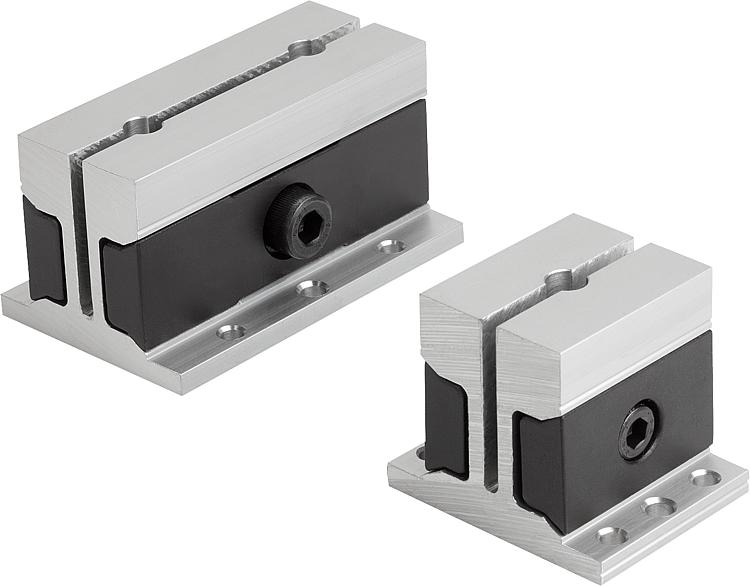

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Cuerpo base: EN AC-51400.
Cuñas de sujeción: acero templado y revenido.
Versión:Cuerpo base: color natural anodizado.
Cuñas de sujeción: bruñido.
Indicación:Con el tornillo de sujeción lateral, se acciona el dispositivo de sujeción de forma y la pieza de trabajo se sujeta por su circunferencia.
La estructura compacta y sencilla permite sujetar 2 piezas de trabajo.
El recorrido de sujeción es de 0,5 mm máx.

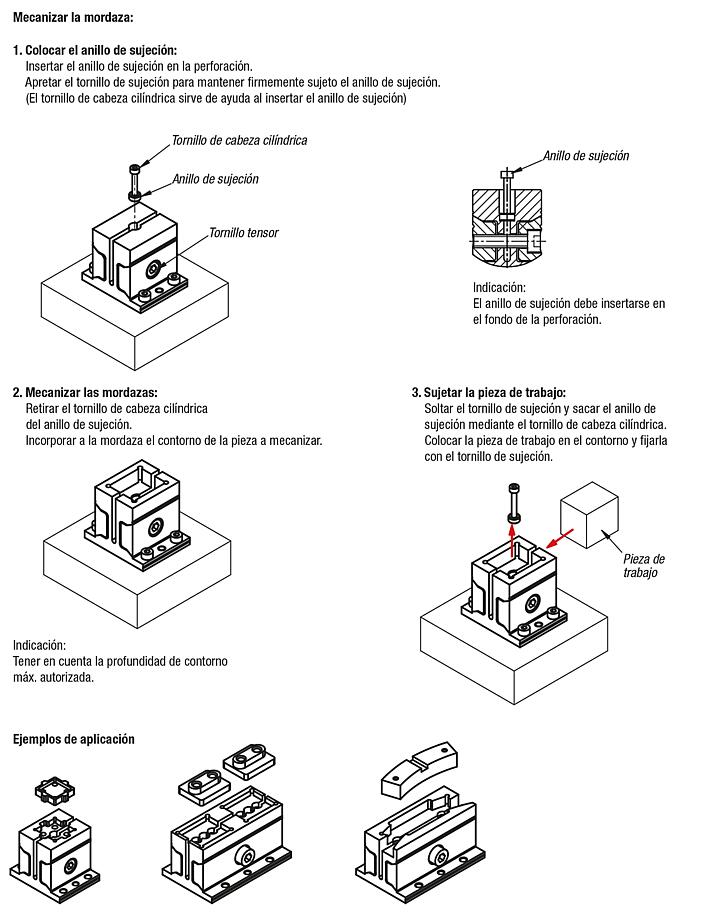

Para trabajar el contorno, la pinza de sujeción debe tensarse previamente.
Para ello, se requiere el anillo de sujeción que viene incluido.
Características especiales:
RoHS
DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
 Ficha de datos 03163 Dispositivos de sujeción de forma angular 297 kB

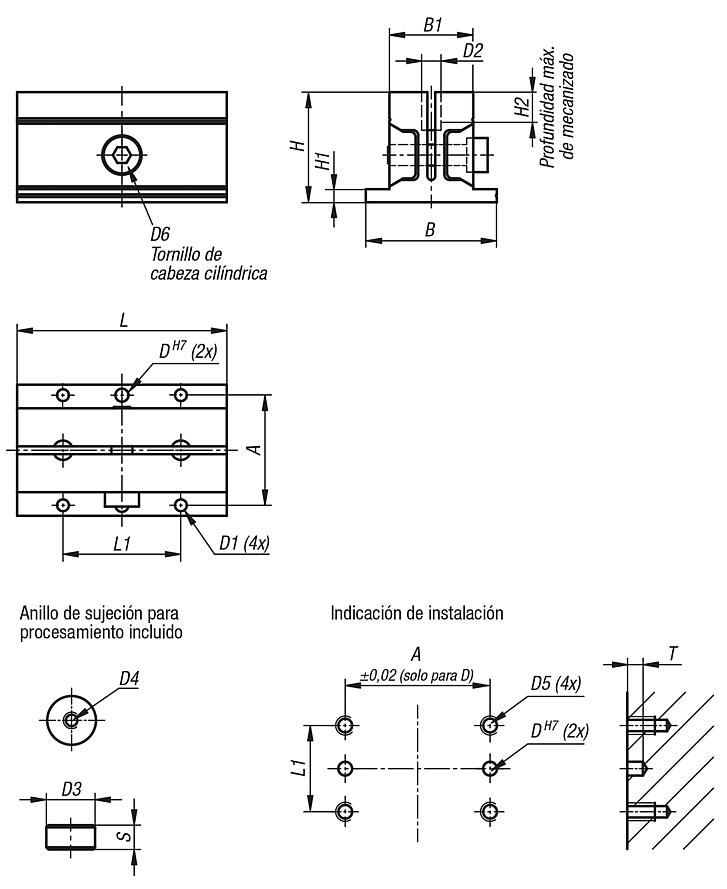

Planos

Dispositivos de sujeción de forma angular
Dispositivos de sujeción de forma angular

Selección/filtro de artículos

ReferenciaABB1D

D1D2D3D4D5D6HH1H2LL1STFuerza
de sujeción
N
Par
de apriete
Nm
CADAcc.PrecioPedir
03163-3204042503254,57,47M3x0,5M4x0,7M64251040253,5525007,5 3,328.08 MXN
03163-3208042503254,57,77M3x0,5M4x0,7M84251080453,55250014 3,992.80 MXN
03163-5005062725065,511,411M3x0,5M5x0,8M106371550305,58550026 3,992.80 MXN
03163-5010062725065,511,411M3x0,5M5x0,8M1263715100585,58550046 5,323.08 MXN
