Descripción del artículo/Imágenes del producto

DescripciónDescripción del producto:La sujeción se realiza mediante aire comprimido.
El desbloqueo se realiza mediante el muelle integrado.
Material:Cuerpo de base de acero inoxidable.
Junta de NBR.
Versión:Acero inoxidable con acabado natural.Indicación:Dimensiones de instalación para grosor de los discos de 6 mm.
Las fuerzas de agarre y sujeción indicadas se refieren a una presión de servicio de 0,5 Mpa.
La precisión de repetición es ± 0,2 mm.

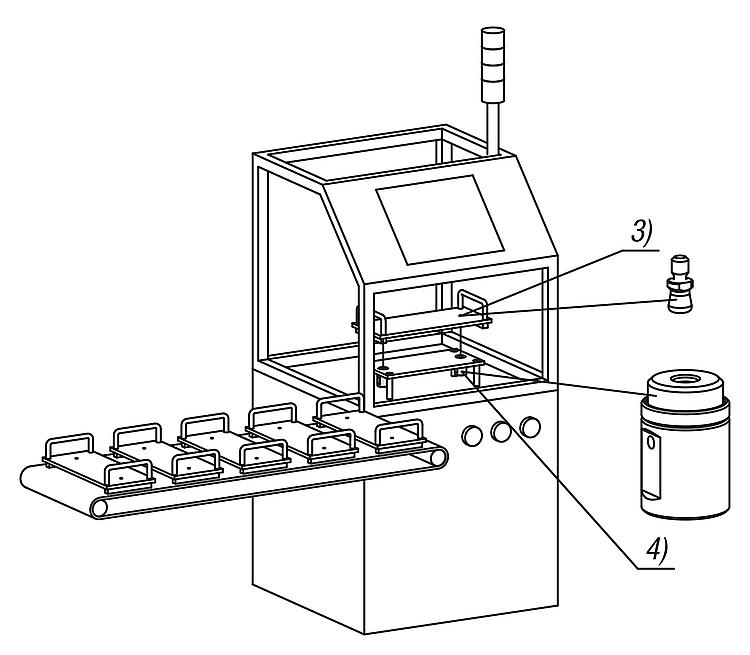

Accesorios:Perno de sujeción 03192-25.Indicación sobre el dibujo:
1) Válvula de aire (de un lado)
2) Conexión "Sujetar"
3) Perno de sujeción
4) Soporte de posicionamiento
Características especiales:
RoHSAcero inoxidable
DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
 Ficha de datos 03161-15 Soportes de posicionamiento redondos de acero inoxidable, neumáticos 391 kB

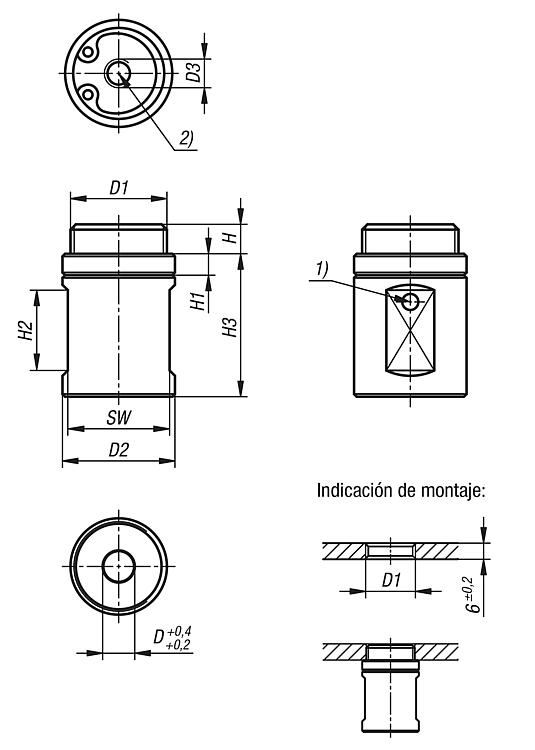

Planos

Soportes de posicionamiento redondos de acero inoxidable, neumáticos

Selección/filtro de artículos

ReferenciaD

D1D2D3HH1H2H3SWPresión de
servicio
MPa
F
N
Fuerza
de retención
N
CADAcc.PrecioPedir
03161-15-06186M18x121M55,541526,7190,3 - 0,73075 1,974.00 MXN
