        Casquillos de posicionamiento de acero o acero inoxidable para sensor de estado

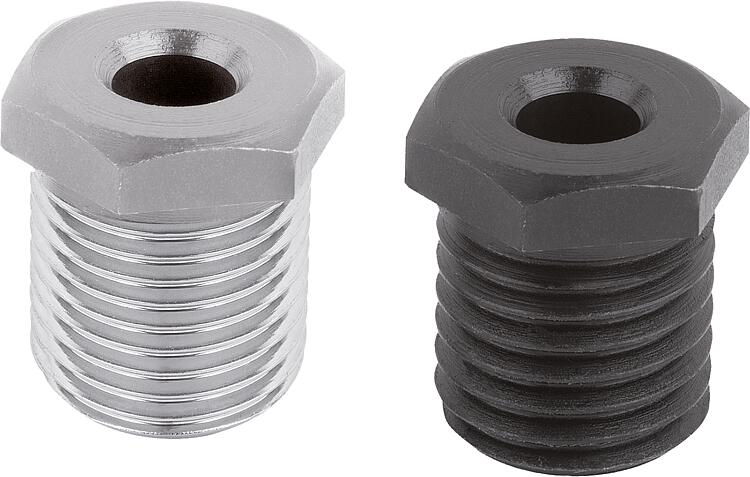

        Casquillos de posicionamiento de acero o acero inoxidable para sensor de estado, forma B, con rosca y collar

Descripción del artículo/Imágenes del producto

DescripciónDescripción del producto:Los casquillos de posicionamiento forman un punto de montaje para los elementos de accionamiento y enclavamiento con forma de perno en el que pueden encajar de forma segura y precisa.

En los casquillos de posicionamiento para el sensor de estado, hay una tuerca de fijación para fijar un sensor de Ø3 al casquillo.
El sensor permite consultar de forma electrónica si un perno se encuentra en el casquillo de posicionamiento o no.
Si se usan varios pernos, se puede determinar en cuál de ellos se encuentra el elemento de accionamiento o enclavamiento.Material:

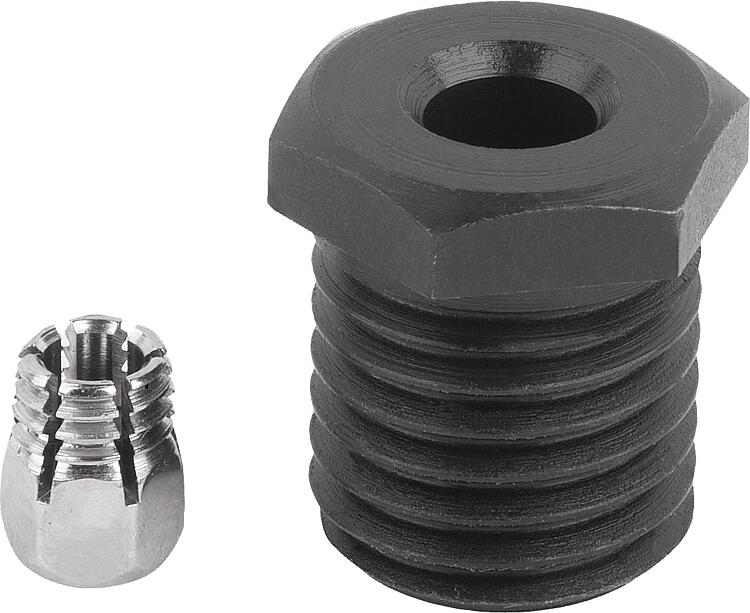

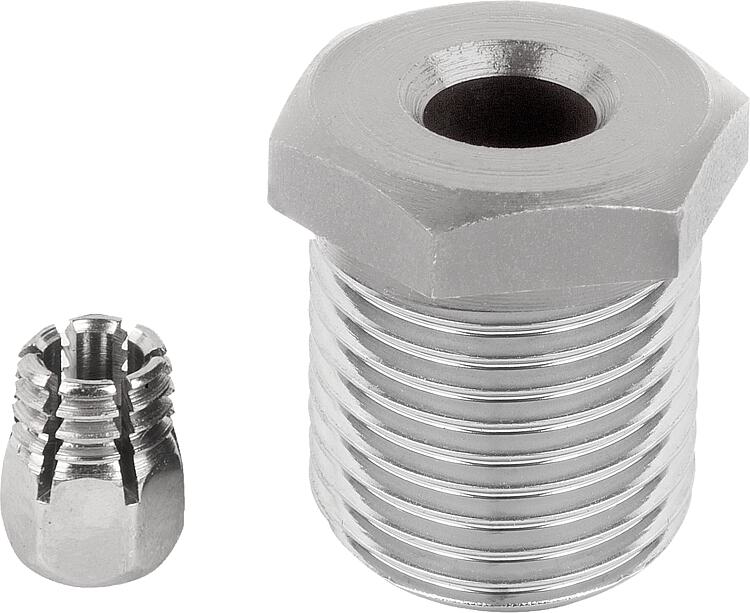

Casquillo de posicionamiento de acero o acero inoxidable 1.4034.
Tuerca de fijación de latón.

Versión:Casquillo de posicionamiento:
Acero endurecido y bruñido.
Acero inoxidable, endurecido y acabado natural.

Tuerca de fijación niquelada.Indicación:Compatible con la pieza de retención 03099.
La tuerca de fijación se suministra sin montar.
Par de apriete máximo de la tuerca de sujeción: 1,2 Nm.Aplicación:Los casquillos de posicionamiento junto con un sensor de estado permiten un control del proceso en función del accionamiento. Además se puede garantizar que el elemento de accionamiento o enclavamiento se encuentra en el lugar deseado.
Por ejemplo, en el ajuste del formato de las máquinas de envasado.Montaje:El sensor se fija con la tuerca de fijación en el casquillo y se ajusta axialmente. Al apretar la tuerca de ajuste, finalmente se fija el sensor.

El procedimiento detallado se describe en las instrucciones de montaje.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 03099-61_B Casquillos de posicionamiento de acero o acero inoxidable para sensor de estado, forma B, con rosca y collar

537 kB

Planos

Selección/filtro de artículos

Referencia	Forma	Modelo de forma	Material del cuerpo de base	D	D1	D3	H	H1	H2	H3	T	SW1	SW2	Precio
03099-61-203101	B	Con rosca y collar	acero	3	M10x1	3	15	12	10,5	4	7	11	5	466.48 MXN
03099-61-204101	B	Con rosca y collar	acero	4	M10x1	3	15	12	10,5	4	7	11	5	466.48 MXN
03099-61-205121	B	Con rosca y collar	acero	5	M12x1,5	3	15	12	10,5	4	11	13	5	498.68 MXN
03099-61-206121	B	Con rosca y collar	acero	6	M12x1,5	3	15	12	10,5	4	11	13	5	498.68 MXN
03099-61-208161	B	Con rosca y collar	acero	8	M16x1,5	3	20	15	13,5	4	15,5	17	5	530.60 MXN
03099-61-210161	B	Con rosca y collar	acero	10	M16x1,5	3	20	15	13,5	4	15,5	17	5	530.60 MXN
03099-61-212201	B	Con rosca y collar	acero	12	M20x1,5	3	25	20	18,5	4	19	22	5	562.80 MXN
03099-61-216241	B	Con rosca y collar	acero	16	M24x2	3	32	27	25,5	4	25	27	5	595.00 MXN
03099-61-1203101	B	Con rosca y collar	acero inoxidable	3	M10x1	3	15	12	10,5	4	7	11	5	530.60 MXN
03099-61-1204101	B	Con rosca y collar	acero inoxidable	4	M10x1	3	15	12	10,5	4	7	11	5	530.60 MXN
03099-61-1205121	B	Con rosca y collar	acero inoxidable	5	M12x1,5	3	15	12	10,5	4	11	13	5	562.80 MXN
03099-61-1206121	B	Con rosca y collar	acero inoxidable	6	M12x1,5	3	15	12	10,5	4	11	13	5	562.80 MXN
03099-61-1208161	B	Con rosca y collar	acero inoxidable	8	M16x1,5	3	20	15	13,5	4	15,5	17	5	595.00 MXN
03099-61-1210161	B	Con rosca y collar	acero inoxidable	10	M16x1,5	3	20	15	13,5	4	15,5	17	5	595.00 MXN
03099-61-1212201	B	Con rosca y collar	acero inoxidable	12	M20x1,5	3	25	20	18,5	4	19	22	5	627.20 MXN
03099-61-1216241	B	Con rosca y collar	acero inoxidable	16	M24x2	3	32	27	25,5	4	25	27	5	627.20 MXN
