        Elementos de sujeción cilíndricos

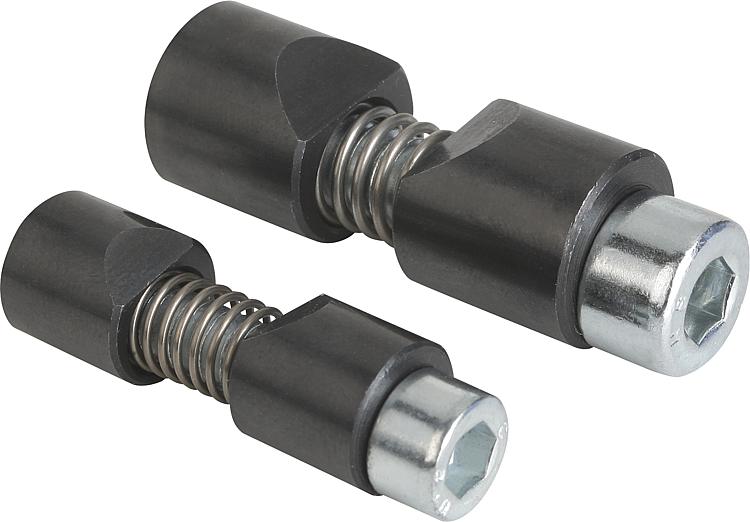

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Mordaza de sujeción de acero.
Muelle de compresión 1.4310.
Tornillo tensor con clase de resistencia 8.8.Versión:Mordaza de sujeción bruñida.

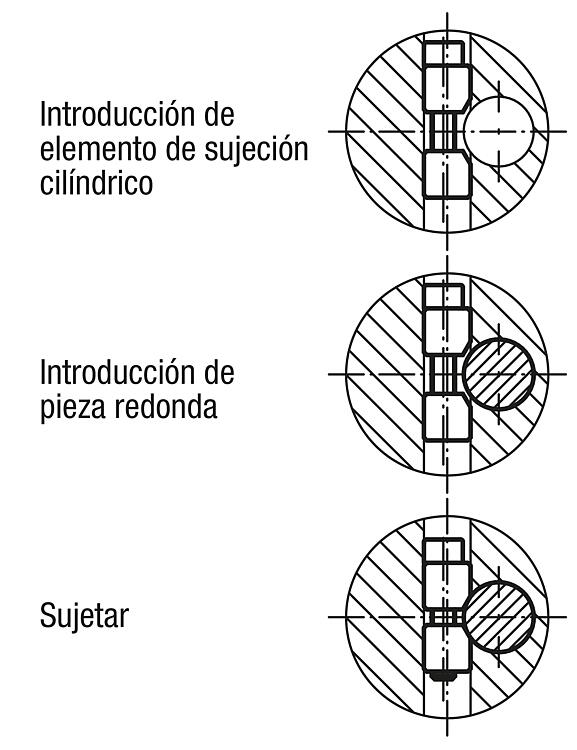

Tornillo tensor azul cincado.Indicación:Los elementos de sujeción cilíndricos son la única alternativa para la sujeción convencional (ranura y tornillo tensor) de piezas redondas.
Los elementos son adecuados para múltiples materiales (p. ej. metales, plástico, madera...).
Para aflojar una mordaza de sujeción fija basta un golpe en sentido axial o la extracción del tornillo de cabeza cilíndrica mediante una rosca adicional en la mordaza de sujeción o en el hexágono interior.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 03350 Elementos de sujeción cilíndricos

271 kB

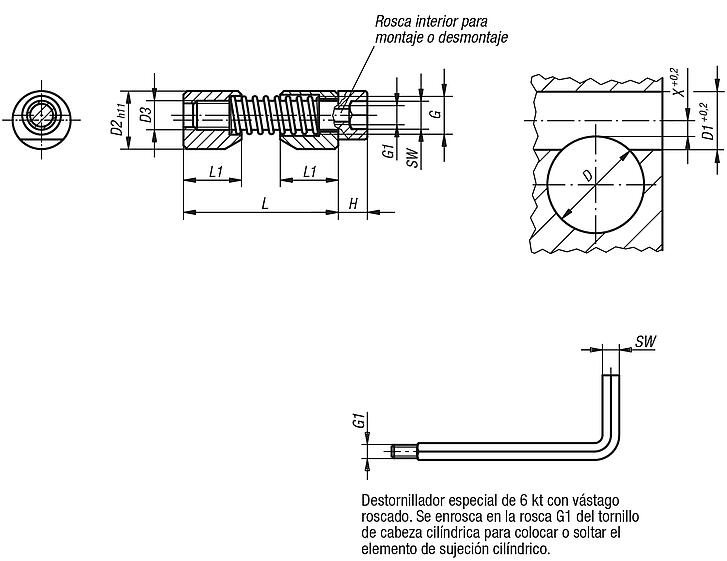

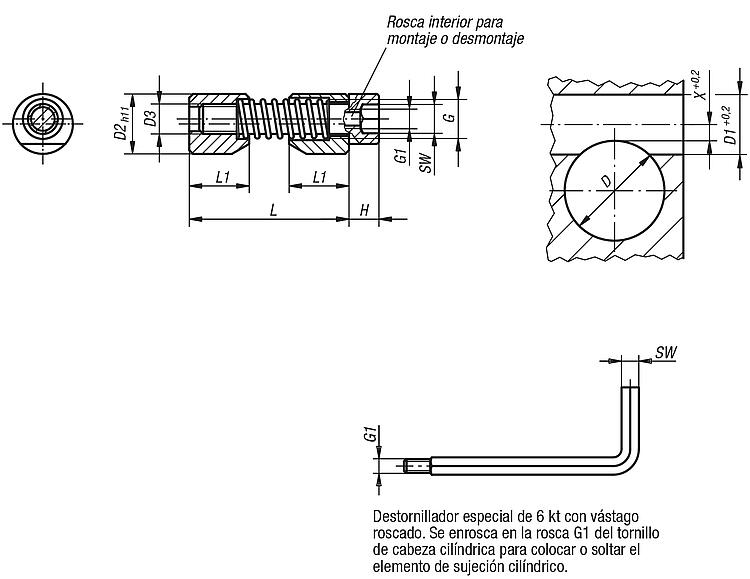

Planos

Selección/filtro de artículos

Referencia	D mín.	D máx.	D1	D2	D3	G	G1	H	L máx.	L1	SW	X	Par de sujeción Mx Nm	Par de apriete máx. Nm	Referencia de la herramienta de montaje	Precio
03350-04	6	10	8	8	M4	M5	M2,5	4	27	8	3	2,8	max. 20	2,9	03350-904	569.80 MXN
03350-05	10	15	10	10	M5	M6	M3	5	33	10	4	3,3	max. 45	6	03350-905	594.72 MXN
03350-06	15	20	12	12	M6	M7	M4	6	39	12	5	3,5	max. 100	10	03350-906	627.76 MXN
03350-08	20	30	16	16	M8	M10	M5	8	46	16	6	4	max. 170	25	03350-908	689.64 MXN
03350-10	30	40	20	20	M10	M12	M6	10	53	20	8	4,8	max. 290	46	03350-910	742.84 MXN
03350-12	40	60	25	25	M12	M14	M8	12	70	25	10	5,6	max. 450	82	03350-912	837.20 MXN
03350-16	60	125	30	30	M16	M18	M10	16	81	30	14	7,9	max. 650	206	03350-916	949.76 MXN
