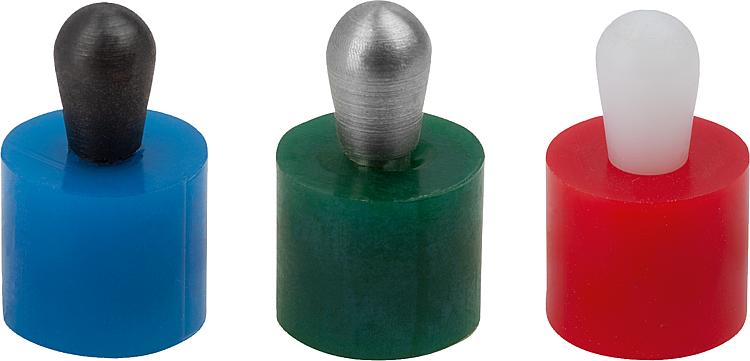

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos
DescripciónMaterial:Manguito y muelle de plástico.
Perno de presión de acero, de acero inoxidable o de POM.
Versión:Perno de presión (acero) templado por cementación y bruñido.
Perno de presión (de acero inoxidable) acabado natural.
Perno de presión (POM) blanco.
Indicación:Las piezas de presión laterales con resorte sirven para el posicionamiento, sujeción, retención y fijación de piezas de trabajo en aplicaciones en las que se puede generar más suciedad.
Por ejemplo: lacado y con chorro de arena.

Cálculo de medida X:
Y > = L1-D1/2, entonces X=D1/2-S
Y < L1-D1/2, entonces X =D1/2-S-((L1-D1/2-Y)*0,123)

Fuerza del muelle ligera = muelles azules
Fuerza del muelle estándar = muelles rojos
Fuerza del muelle reforzada = muelles verdes
Montaje:El manguito se presiona en la perforación.
Se recomienda humedecer el manguito antes del montaje.
Indicación sobre el dibujo:
1) Herramienta de montaje
2) Algunos tamaños tienen una forma de clavija distinta
Y = Altura de pieza de trabajo
W = Longitud de pieza de trabajo
X = Medida de coordenadas
Z = Diámetro de tope
Características especiales:
RoHS
DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
 Ficha de datos 03330-01 Piezas de presión laterales con resorte y muelle de plástico 170 kB

Planos (vista completa)

Piezas de presión laterales con resorte
y muelle de plástico

Piezas de presión laterales y muelle de plástico,
pernos de presión de acero

Más información

Planos

Piezas de presión laterales y muelle de plástico,
pernos de presión de acero

Selección/filtro de artículos

ReferenciaVersión 1Versión 2D

D1D2LL1±SF
aprox. N
Referencia de
la herramienta
de montaje
CADAcc.PrecioPedir
03330-01-100307fuerza del muelle ligeraforma de clavija diferente635,973,70,41003330-01-03 106.40 MXN
03330-01-100409fuerza del muelle ligera-847,995,20,61503330-01-04 111.44 MXN
03330-01-100509fuerza del muelle ligera-1059,997,30,83003330-01-05 115.08 MXN
03330-01-100609fuerza del muelle ligera-1069,9910,312003330-01-05 123.76 MXN
03330-01-200307fuerza del muelle estándarforma de clavija diferente635,973,70,42003330-01-03 106.40 MXN
03330-01-200409fuerza del muelle estándar-847,995,20,63003330-01-04 111.44 MXN
03330-01-200509fuerza del muelle estándar-1059,997,30,86003330-01-05 115.08 MXN
03330-01-200609fuerza del muelle estándar-1069,9910,313003330-01-05 123.76 MXN
03330-01-200813fuerza del muelle estándar-12811,91313,31,25003330-01-08 133.84 MXN
03330-01-201016fuerza del muelle estándar-161015,91616,91,68003330-01-10 144.76 MXN
03330-01-300509fuerza del muelle reforzada-1059,997,30,89003330-01-05 115.08 MXN
03330-01-300609fuerza del muelle reforzada-1069,9910,316003330-01-05 123.76 MXN
03330-01-300813fuerza del muelle reforzada-12811,91313,31,210003330-01-08 133.84 MXN
03330-01-301016fuerza del muelle reforzada-161015,91616,91,616003330-01-10 144.76 MXN

Piezas de presión laterales y muelle de plástico, pernos de presión de acero inoxidable

Más información

Planos

Piezas de presión laterales y muelle de plástico, pernos de presión de acero inoxidable

Selección/filtro de artículos

ReferenciaVersión 1Versión 2D

D1D2LL1±SF
aprox. N
Referencia de
la herramienta
de montaje
CADAcc.PrecioPedir
03330-01-110307fuerza del muelle ligeraforma de clavija diferente632,973,70,41003330-01-03 120.12 MXN
03330-01-110409fuerza del muelle ligera-847,995,20,61503330-01-04 125.16 MXN
03330-01-110509fuerza del muelle ligera-1059,997,30,83003330-01-05 137.48 MXN
03330-01-110609fuerza del muelle ligera-1069,9910,312003330-01-05 148.40 MXN
03330-01-210307fuerza del muelle estándarforma de clavija diferente635,973,70,42003330-01-03 120.12 MXN
03330-01-210409fuerza del muelle estándar-847,995,20,63003330-01-04 125.16 MXN
03330-01-210509fuerza del muelle estándar-1059,997,30,86003330-01-05 137.48 MXN
03330-01-210609fuerza del muelle estándar-1069,9910,313003330-01-05 148.40 MXN
03330-01-210813fuerza del muelle estándar-12811,91313,31,25003330-01-08 161.00 MXN
03330-01-211016fuerza del muelle estándar-161015,91616,91,68003330-01-10 169.68 MXN
03330-01-310509fuerza del muelle reforzada-1059,997,30,89003330-01-05 137.48 MXN
03330-01-310609fuerza del muelle reforzada-1069,9910,316003330-01-05 148.40 MXN
03330-01-310813fuerza del muelle reforzada-12811,91313,21,210003330-01-08 161.00 MXN
03330-01-311016fuerza del muelle reforzada-161015,91616,61,616003330-01-10 169.68 MXN

Piezas de presión laterales y muelle de plástico, pernos de presión de POM

Más información

Planos

Piezas de presión laterales y muelle de plástico, pernos de presión de POM

Selección/filtro de artículos

ReferenciaVersión 1Versión 2D

D1D2LL1±SF
aprox. N
Referencia de
la herramienta
de montaje
CADAcc.PrecioPedir
03330-01-120307fuerza del muelle ligeraforma de clavija diferente635,973,70,41003330-01-03 106.40 MXN
03330-01-120409fuerza del muelle ligera-847,995,20,61503330-01-04 111.44 MXN
03330-01-120509fuerza del muelle ligera-1059,997,30,83003330-01-05 115.08 MXN
03330-01-120609fuerza del muelle ligera-1069,9910,312003330-01-05 123.76 MXN
03330-01-220307fuerza del muelle estándarforma de clavija diferente635,973,70,42003330-01-03 106.40 MXN
03330-01-220409fuerza del muelle estándar-847,995,20,63003330-01-04 111.44 MXN
03330-01-220509fuerza del muelle estándar-1059,997,30,86003330-01-05 115.08 MXN
03330-01-220609fuerza del muelle estándar-1069,9910,313003330-01-05 123.76 MXN
03330-01-220813fuerza del muelle estándar-12811,91313,31,25003330-01-08 133.84 MXN
03330-01-221016fuerza del muelle estándar-161015,91616,91,68003330-01-10 144.76 MXN
03330-01-320509fuerza del muelle reforzada-1059,997,30,89003330-01-05 115.08 MXN
03330-01-320609fuerza del muelle reforzada-1069,9910,316003330-01-05 123.76 MXN
03330-01-320813fuerza del muelle reforzada-12811,91313,31,210003330-01-08 133.84 MXN
03330-01-321016fuerza del muelle reforzada-161015,91616,91,616003330-01-10 144.76 MXN
