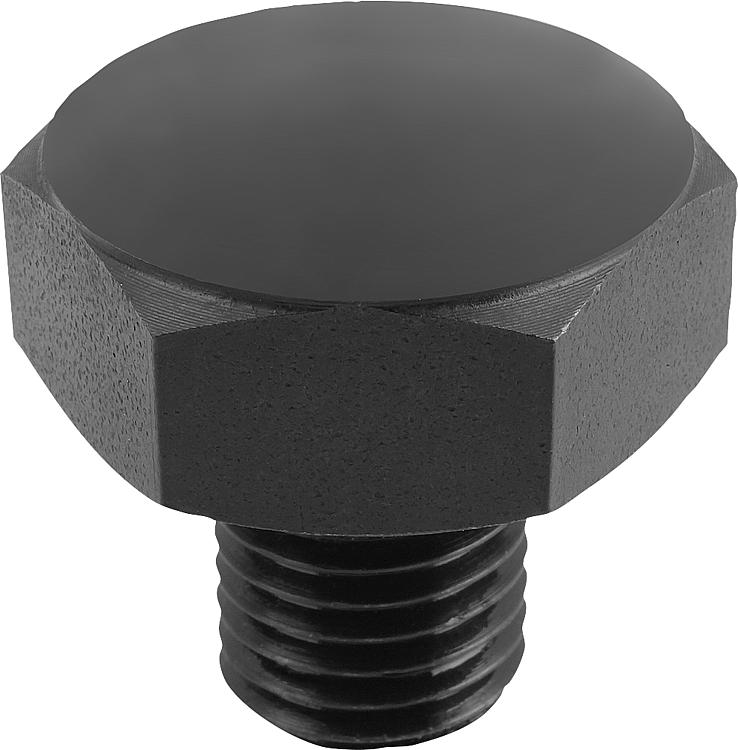

        Pies de posiciones con rosca exterior y superficie convexa, forma B

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero de corte fácil.Versión:Templado por cementación y bruñido.Indicación:Los pies de posiciones se utilizan como apoyos, topes y piezas de presión en la construcción de portapiezas y en la construcción de máquinas y equipos en general.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 02040_B Pies de posiciones con rosca exterior y superficie convexa, forma B

167 kB

Planos

Selección/filtro de artículos

Referencia	Forma	B	G	H	E	SW	Par de apriete máx. Nm	Precio
02040-208	B	8	M6	8	14,4	13	8,5	248.64 MXN
02040-2104	B	10	M6	10	14,4	13	8,5	263.76 MXN
02040-2081	B	10	M8	8	19,4	17	18	278.60 MXN
02040-2101	B	10	M8	10	19,4	17	18	301.00 MXN
02040-2103	B	12	M10	10	21,9	19	32	321.16 MXN
02040-2152	B	12	M10	15	21,9	19	32	321.16 MXN
02040-210	B	14	M12	10	25,2	22	60	346.64 MXN
02040-215	B	14	M12	15	25,2	22	60	351.96 MXN
02040-2151	B	19	M16	15	33	30	140	700.28 MXN
02040-2201	B	19	M16	20	33	30	140	722.68 MXN
