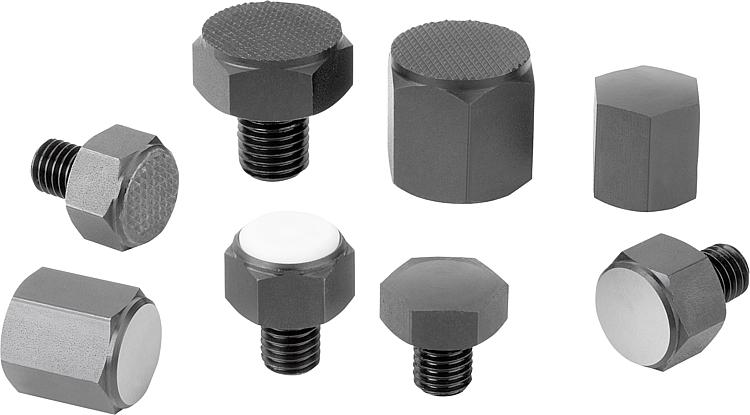

        Pies de posiciones

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

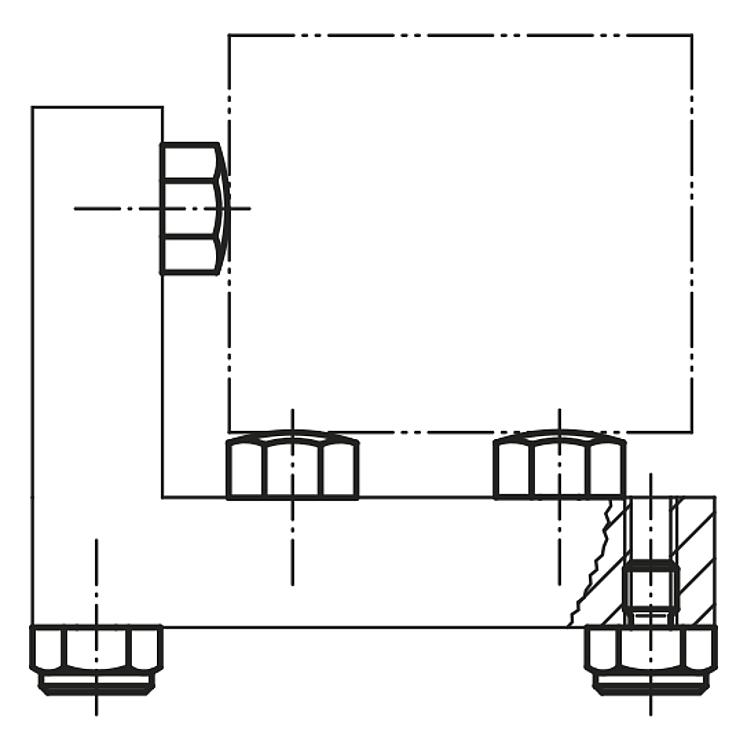

DescripciónMaterial:Acero de corte fácil.Versión:Templado por cementación y bruñido.Indicación:Los pies de posiciones se utilizan como apoyos, topes y piezas de presión en la construcción de portapiezas y en la construcción de máquinas y equipos en general.Indicación sobre el dibujo:

Forma A: rosca exterior y superficie plana
Forma B: rosca exterior y superficie convexa
Forma C: rosca exterior y superficie serrada
Forma K: rosca exterior y superficie serrada de metal duro
Forma L: rosca exterior e inserto de POM
Forma D: rosca interior y superficie plana
Forma E: rosca interior y superficie convexa
Forma F: rosca interior y superficie serrada

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 02040 Pies de posiciones

240 kB

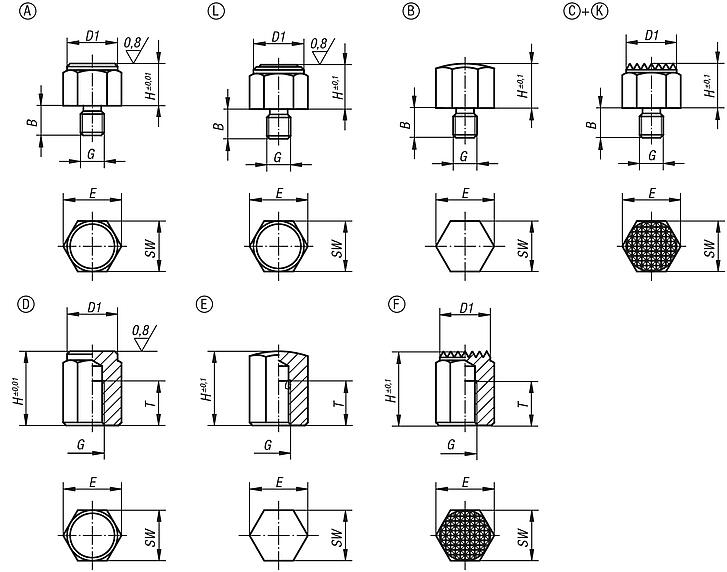

Planos (vista completa)

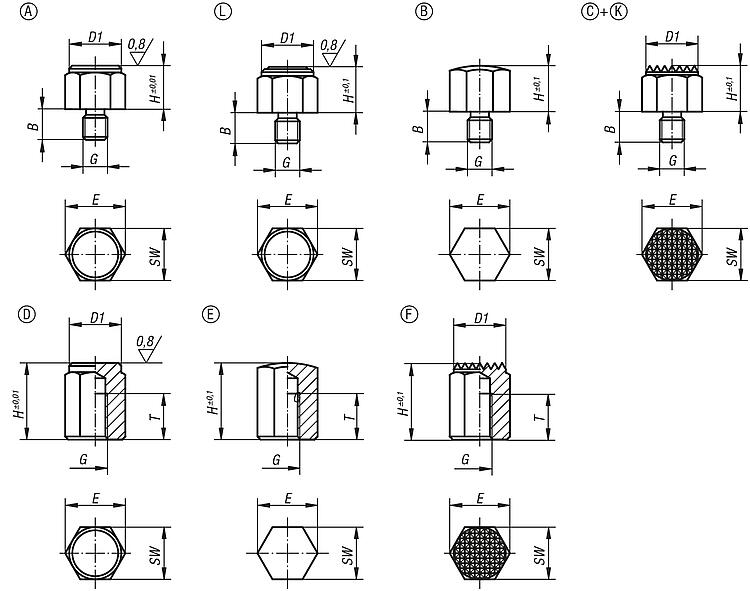

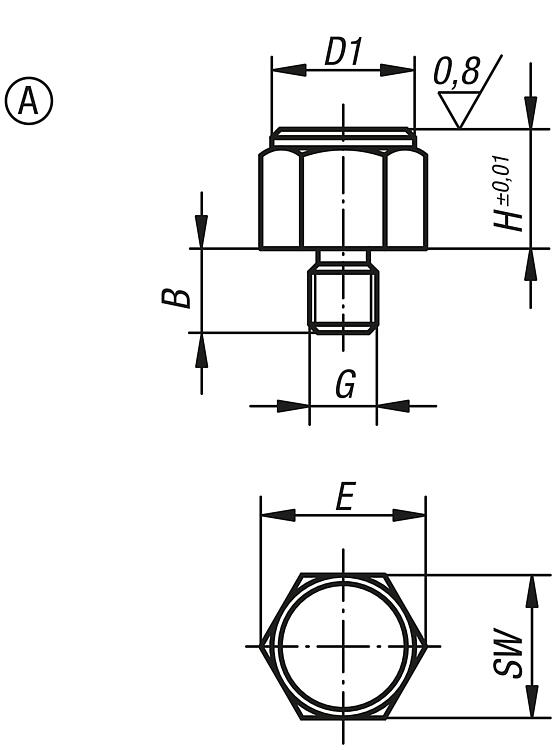

Pies de posiciones con rosca exterior y superficie plana, forma A

Más información

Planos

Pies de posiciones con rosca exterior y superficie plana, forma A

Selección/filtro de artículos

Referencia	Forma	B	D1	G	H	E	SW	Par de apriete máx. Nm	Precio
02040-108	A	8	13	M6	8	14,4	13	8,5	298.76 MXN
02040-1104	A	10	13	M6	10	14,4	13	8,5	315.84 MXN
02040-1081	A	10	17	M8	8	19,4	17	18	333.48 MXN
02040-1101	A	10	17	M8	10	19,4	17	18	360.36 MXN
02040-1103	A	12	19	M10	10	21,9	19	32	372.40 MXN
02040-1152	A	12	19	M10	15	21,9	19	32	372.40 MXN
02040-110	A	14	22	M12	10	25,2	22	60	403.20 MXN
02040-115	A	14	22	M12	15	25,2	22	60	403.20 MXN
02040-1151	A	19	30	M16	15	33	30	140	943.04 MXN
02040-1201	A	19	30	M16	20	33	30	140	964.32 MXN

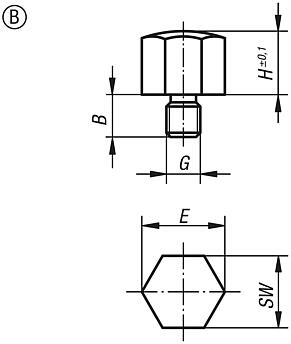

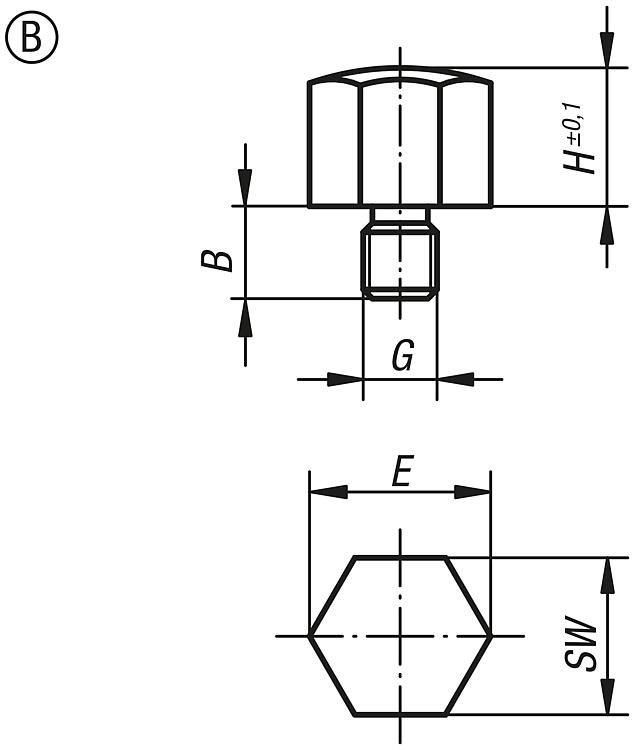

Pies de posiciones con rosca exterior y superficie convexa, forma B

Más información

Planos

Pies de posiciones con rosca exterior y superficie convexa, forma B

Selección/filtro de artículos

Referencia	Forma	B	G	H	E	SW	Par de apriete máx. Nm	Precio
02040-208	B	8	M6	8	14,4	13	8,5	248.64 MXN
02040-2104	B	10	M6	10	14,4	13	8,5	263.76 MXN
02040-2081	B	10	M8	8	19,4	17	18	278.60 MXN
02040-2101	B	10	M8	10	19,4	17	18	301.00 MXN
02040-2103	B	12	M10	10	21,9	19	32	321.16 MXN
02040-2152	B	12	M10	15	21,9	19	32	321.16 MXN
02040-210	B	14	M12	10	25,2	22	60	346.64 MXN
02040-215	B	14	M12	15	25,2	22	60	351.96 MXN
02040-2151	B	19	M16	15	33	30	140	700.28 MXN
02040-2201	B	19	M16	20	33	30	140	722.68 MXN

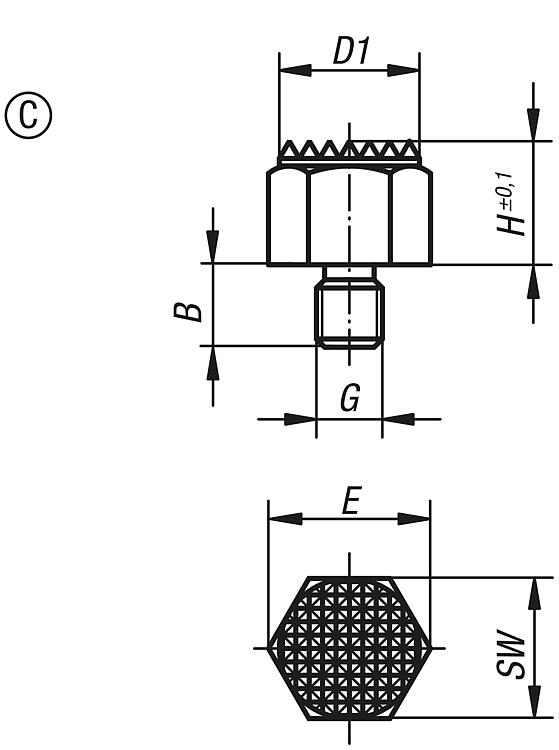

Pies de posiciones con rosca exterior y superficie serrada, forma C

Más información

Planos

Pies de posiciones con rosca exterior y superficie serrada, forma C

Selección/filtro de artículos

Referencia	Forma	B	D1	G	H	E	SW	Par de apriete máx. Nm	Precio
02040-308	C	8	13	M6	8	14,4	13	8,5	284.48 MXN
02040-3102	C	10	13	M6	10	14,4	13	8,5	302.12 MXN
02040-3081	C	10	17	M8	8	19,4	17	18	318.64 MXN
02040-3101	C	10	17	M8	10	19,4	17	18	345.52 MXN
02040-3103	C	12	19	M10	10	21,9	19	32	361.20 MXN
02040-3152	C	12	19	M10	15	21,9	19	32	361.20 MXN
02040-310	C	14	22	M12	10	25,2	22	60	366.52 MXN
02040-315	C	14	22	M12	15	25,2	22	60	366.52 MXN
02040-3151	C	19	30	M16	15	33	30	140	875.00 MXN
02040-3201	C	19	30	M16	20	33	30	140	900.20 MXN

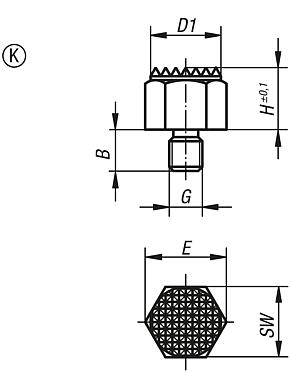

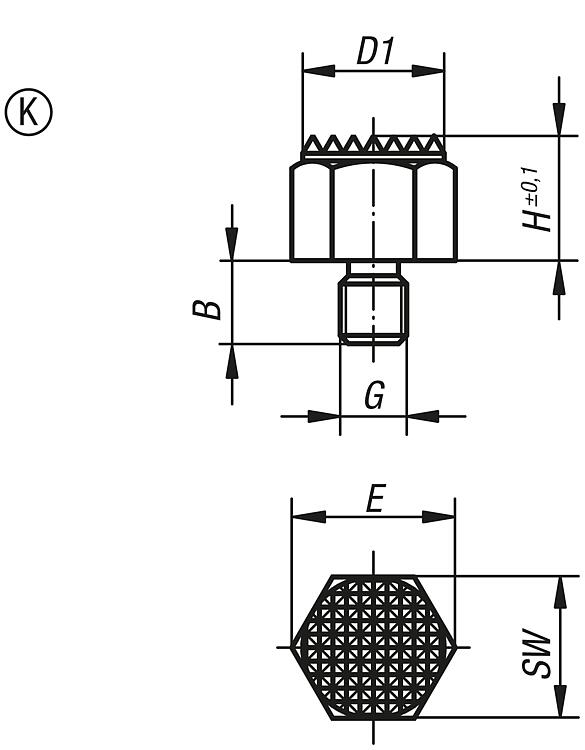

Pies de posiciones con rosca exterior y superficie serrada de metal duro, forma K

Más información

Planos

Pies de posiciones con rosca exterior y superficie serrada de metal duro, forma K

Selección/filtro de artículos

Referencia	Forma	B	D1	G	H	E	SW	Par de apriete máx. Nm	Precio
02040-7101	K	10	17	M8	10	19,4	17	18	834.96 MXN
02040-710	K	14	22	M12	10	25,2	22	60	1,020.88 MXN
02040-715	K	14	22	M12	15	25,2	22	60	1,027.32 MXN
02040-7151	K	19	30	M16	15	33	30	140	1,673.84 MXN
02040-7201	K	19	30	M16	20	33	30	140	1,685.88 MXN

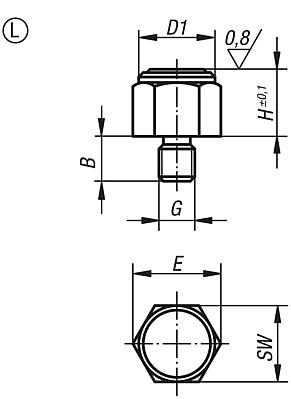

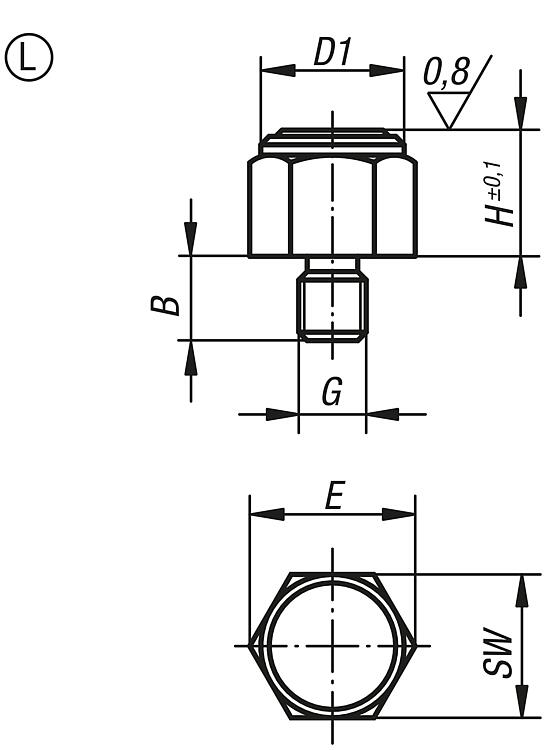

Pies de posiciones con rosca exterior e inserto de POM, forma L

Más información

Planos

Pies de posiciones con rosca exterior e inserto de POM, forma L

Selección/filtro de artículos

Referencia	Forma	B	D1	G	H	E	SW	Par de apriete máx. Nm	Precio
02040-8101	L	10	17	M8	10	19,4	17	18	517.72 MXN
02040-810	L	14	22	M12	10	25,2	22	60	589.40 MXN
02040-815	L	14	22	M12	15	25,2	22	60	596.40 MXN
02040-8151	L	19	30	M16	15	33	30	140	1,039.36 MXN
02040-8201	L	19	30	M16	20	33	30	140	1,049.16 MXN

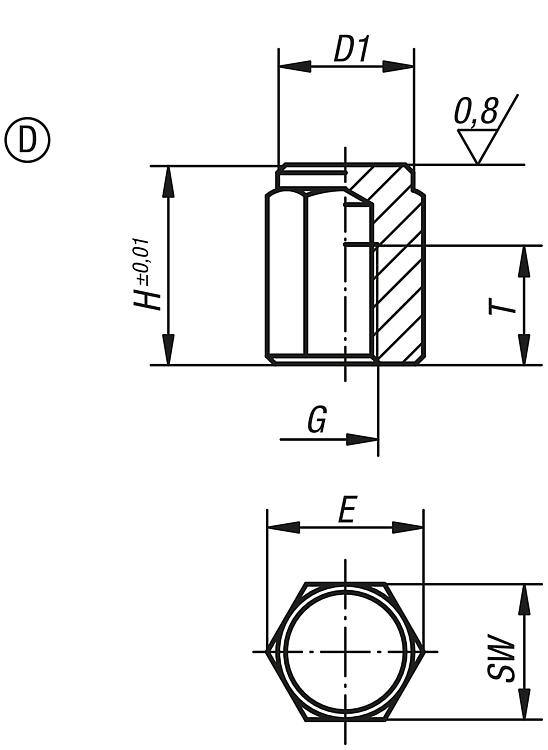

Pies de posiciones con rosca interior y superficie plana, forma D

Más información

Planos

Pies de posiciones con rosca interior y superficie plana, forma D

Selección/filtro de artículos

Referencia	Forma	D1	G	H	T	E	SW	Precio
02040-410	D	13	M6	10	6	14,4	13	253.68 MXN
02040-4151	D	13	M6	15	10	14,4	13	267.96 MXN
02040-4101	D	17	M8	10	6	19,4	17	283.08 MXN
02040-415	D	17	M8	15	6	19,4	17	305.48 MXN
02040-4251	D	17	M8	25	16	19,4	17	341.88 MXN
02040-4201	D	19	M10	20	10	21,9	19	321.16 MXN
02040-4302	D	19	M10	30	15	21,9	19	332.08 MXN
02040-4401	D	19	M10	40	15	21,9	19	357.28 MXN
02040-420	D	22	M12	20	10	25,2	22	325.36 MXN
02040-425	D	22	M12	25	15	25,2	22	334.60 MXN
02040-430	D	22	M12	30	20	25,2	22	341.88 MXN
02040-440	D	22	M12	40	25	25,2	22	359.52 MXN
02040-450	D	22	M12	50	25	25,2	22	374.36 MXN
02040-4301	D	30	M16	30	20	33	30	853.44 MXN
02040-4501	D	30	M16	50	25	33	30	943.04 MXN

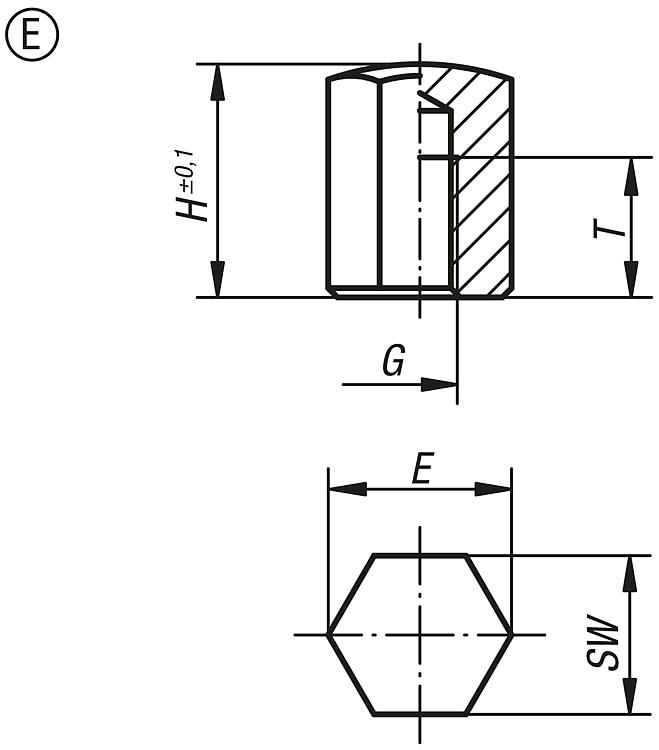

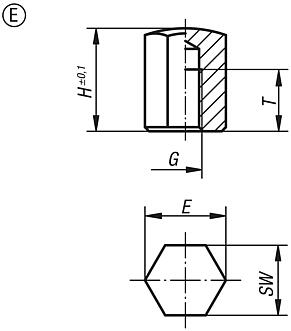

Pies de posiciones con rosca interior y superficie convexa, forma E

Más información

Planos

Pies de posiciones con rosca interior y superficie convexa, forma E

Selección/filtro de artículos

Referencia	Forma	G	H	T	E	SW	Precio
02040-510	E	M6	10	6	14,4	13	208.32 MXN
02040-5151	E	M6	15	10	14,4	13	220.92 MXN
02040-5101	E	M8	10	6	19,4	17	232.96 MXN
02040-515	E	M8	15	6	19,4	17	253.40 MXN
02040-5251	E	M8	25	16	19,4	17	261.52 MXN
02040-5201	E	M10	20	10	21,9	19	277.76 MXN
02040-5302	E	M10	30	15	21,9	19	288.68 MXN
02040-5401	E	M10	40	15	21,9	19	306.60 MXN
02040-520	E	M12	20	10	25,2	22	278.04 MXN
02040-525	E	M12	25	15	25,2	22	280.56 MXN
02040-530	E	M12	30	20	25,2	22	291.20 MXN
02040-540	E	M12	40	25	25,2	22	309.40 MXN
02040-550	E	M12	50	25	25,2	22	324.52 MXN
02040-5301	E	M16	30	20	33	30	624.12 MXN
02040-5501	E	M16	50	25	33	30	645.68 MXN

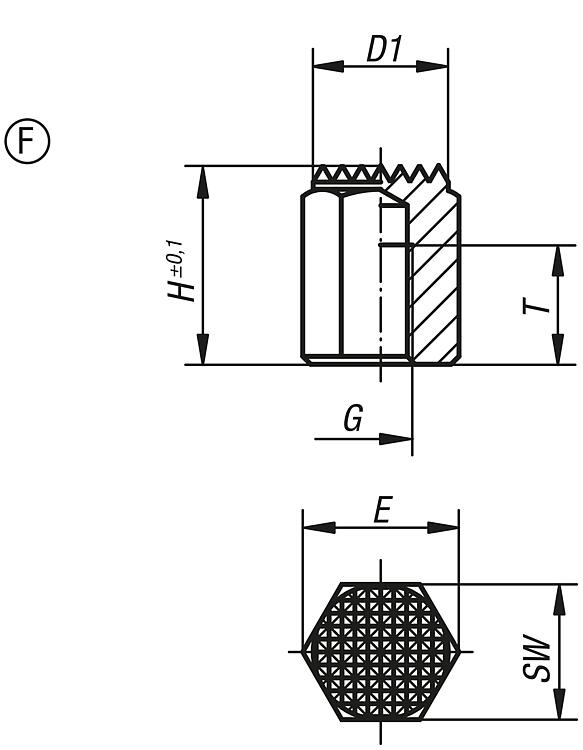

Pies de posiciones con rosca interior y superficie serrada, forma F

Más información

Planos

Pies de posiciones con rosca interior y superficie serrada, forma F

Selección/filtro de artículos

Referencia	Forma	D1	G	H	T	E	SW	Precio
02040-610	F	13	M6	10	6	14,4	13	236.60 MXN
02040-6151	F	13	M6	15	10	14,4	13	256.76 MXN
02040-6101	F	17	M8	10	6	19,4	17	271.32 MXN
02040-615	F	17	M8	15	6	19,4	17	293.16 MXN
02040-6251	F	17	M8	25	16	19,4	17	300.16 MXN
02040-6201	F	19	M10	20	10	21,9	19	299.32 MXN
02040-6302	F	19	M10	30	15	21,9	19	310.24 MXN
02040-6401	F	19	M10	40	15	21,9	19	332.08 MXN
02040-620	F	22	M12	20	10	25,2	22	301.00 MXN
02040-625	F	22	M12	25	15	25,2	22	309.40 MXN
02040-630	F	22	M12	30	20	25,2	22	313.88 MXN
02040-640	F	22	M12	40	25	25,2	22	334.60 MXN
02040-650	F	22	M12	50	25	25,2	22	351.96 MXN
02040-6301	F	30	M16	30	20	33	30	791.00 MXN
02040-6501	F	30	M16	50	25	33	30	824.32 MXN
