        Contrapiezas de cabeza de horquilla de acero o acero inoxidable

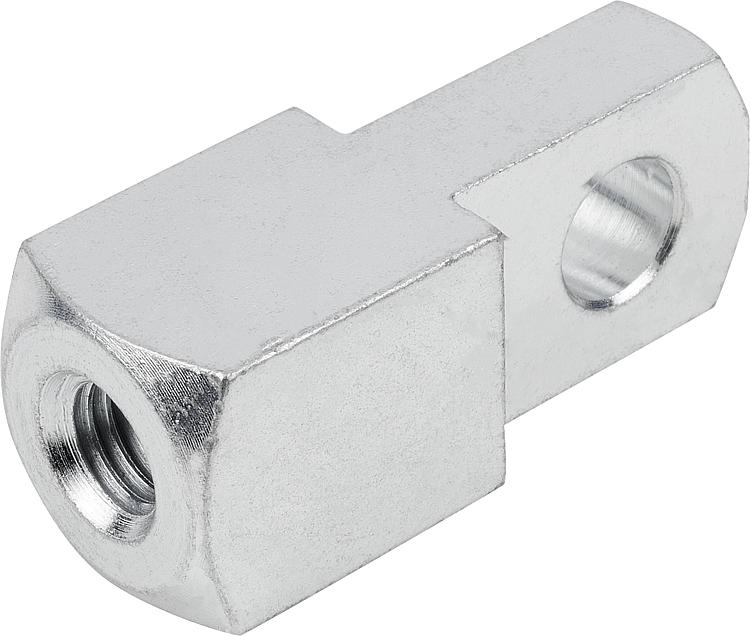

Descripción del artículo/Imágenes del producto

DescripciónMaterial:

Acero o acero inoxidable 1.4305.

Versión:Acero galvanizado. Acero inoxidable con acabado natural.Indicación:Las contrapiezas de cabeza de horquilla pueden combinarse con cabezas de horquilla y articulaciones de horquilla DIN 71752. Los productos se utilizan principalmente cuando se necesitan conexiones que compensen un desfase de dirección en un sentido.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 27624-10 Contrapiezas de cabeza de horquilla de acero o acero inoxidable

322 kB

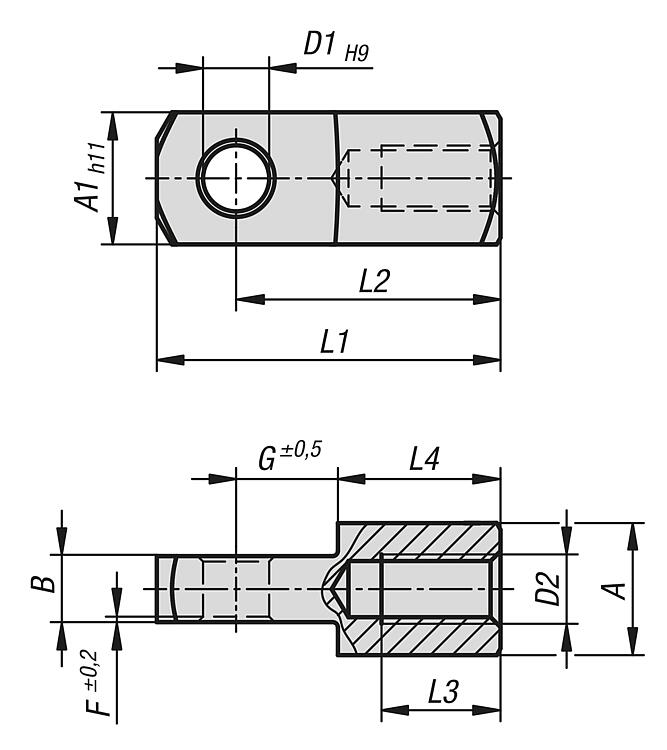

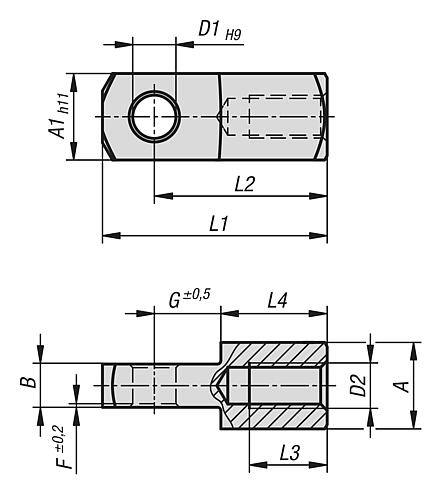

Planos

Selección/filtro de artículos

Referencia	Material del cuerpo de base	A	A1	B	D1	D2	F	G	L1	L2	L3	L4	Precio
27624-10-0406	acero de corte fácil	8	8	4	4	M4	0,5	6	21	16	6	10	68.60 MXN
27624-10-0507	acero de corte fácil	10	10	5	5	M5	0,5	7,5	26	20	8	12,5	62.44 MXN
27624-10-0609	acero de corte fácil	12	12	6	6	M6	0,5	9	31	24	11	15	68.60 MXN
27624-10-0812	acero de corte fácil	16	16	8	8	M8	0,5	12	42	32	14	20	85.12 MXN
27624-10-1015	acero de corte fácil	20	20	10	10	M10	0,5	15	52	40	18	25	120.96 MXN
27624-10-1218	acero de corte fácil	24	24	12	12	M12	0,5	18	62	48	22	30	237.72 MXN
27624-10-1421	acero de corte fácil	27	27	14	14	M14	1	21	72	56	25	35	334.88 MXN
27624-10-1624	acero de corte fácil	32	32	16	16	M16	1	24	83	64	30	40	353.08 MXN
27624-10-2030	acero de corte fácil	40	40	20	20	M20	1	30	105	80	38	50	1,028.44 MXN
27624-10-10406	acero inoxidable A2	8	8	4	4	M4	0,5	6	21	16	6	10	80.08 MXN
27624-10-10507	acero inoxidable A2	10	10	5	5	M5	0,5	7,5	26	20	8	12,5	85.96 MXN
27624-10-10609	acero inoxidable A2	12	12	6	6	M6	0,5	9	31	24	11	15	124.32 MXN
27624-10-10812	acero inoxidable A2	16	16	8	8	M8	0,5	12	42	32	14	20	201.04 MXN
27624-10-11015	acero inoxidable A2	20	20	10	10	M10	0,5	15	52	40	18	25	292.32 MXN
27624-10-11218	acero inoxidable A2	24	24	12	12	M12	0,5	18	62	48	22	30	654.92 MXN
27624-10-11421	acero inoxidable A2	27	27	14	14	M14	1	21	72	56	25	35	875.28 MXN
27624-10-11624	acero inoxidable A2	32	32	16	16	M16	1	24	83	64	30	40	984.76 MXN
27624-10-12030	acero inoxidable A2	40	40	20	20	M20	1	30	105	80	38	50	1,858.08 MXN
