        Cabezas de horquilla de acero o acero inoxidable con rosca exterior

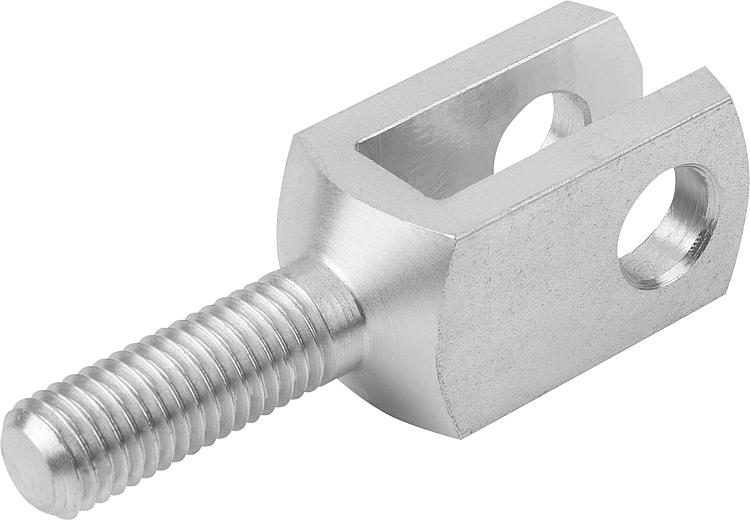

Descripción del artículo/Imágenes del producto

DescripciónMaterial:

Acero o acero inoxidable 1.4305.

Versión:Acero galvanizado.
Acero inoxidable con acabado natural.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 27624-05 Cabezas de horquilla de acero o acero inoxidable con rosca exterior

261 kB

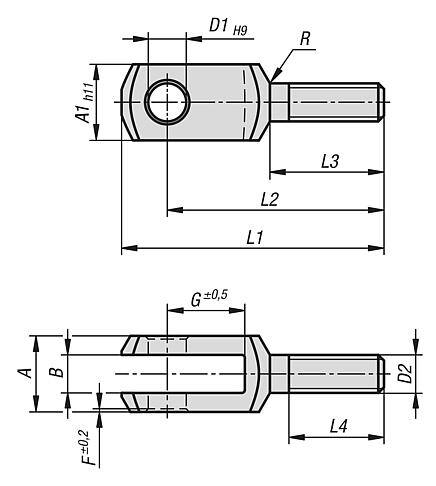

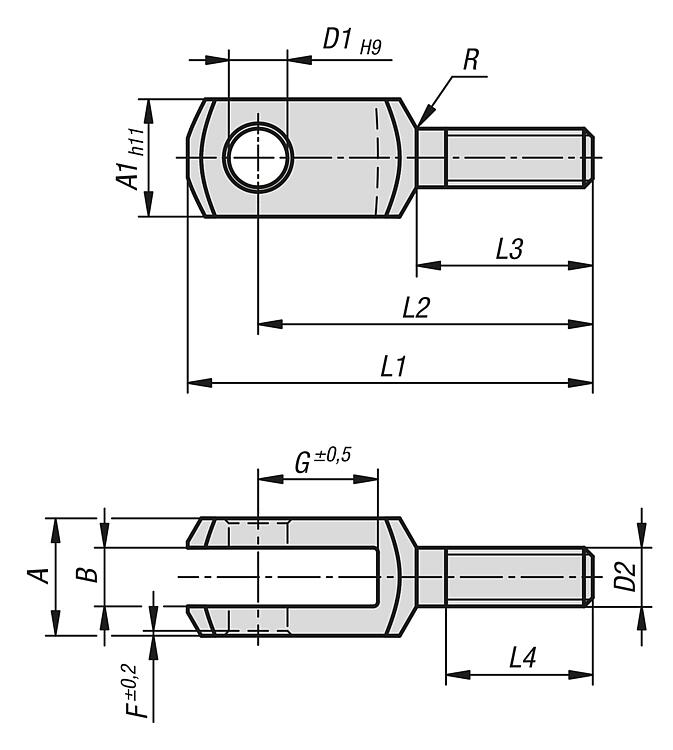

Planos

Selección/filtro de artículos

Referencia	Material del cuerpo de base	Versión 2	A	A1	B	D1	D2	F	G	L1	L2	L3	L4	R	Precio
27624-05-0612	acero de corte fácil	rosca cuadrada	12	12	6	6	M6	0,5	12	44	37	20	15	0,8	133.84 MXN
27624-05-0816	acero de corte fácil	rosca cuadrada	16	16	8	8	M8	0,5	16	57	47	25	20	0,8	99.40 MXN
27624-05-1020	acero de corte fácil	rosca cuadrada	20	20	10	10	M10	0,5	20	69	57	30	25	0,8	162.96 MXN
27624-05-1224	acero de corte fácil	rosca cuadrada	24	24	12	12	M12	0,5	24	82	68	35	30	0,8	264.32 MXN
27624-05-1428	acero de corte fácil	rosca cuadrada	27	27	14	14	M14	1	28	94	78	40	35	1,2	421.68 MXN
27624-05-1632	acero de corte fácil	rosca cuadrada	32	32	16	16	M16	1	32	108	89	45	40	1,2	309.40 MXN
27624-05-2040	acero de corte fácil	rosca cuadrada	40	40	20	20	M20	1	40	134	109	55	50	1,5	548.52 MXN
27624-05-06121	acero de corte fácil	rosca a la izquierda	12	12	6	6	M6	0,5	12	44	37	20	15	0,8	236.60 MXN
27624-05-08161	acero de corte fácil	rosca a la izquierda	16	16	8	8	M8	0,5	16	57	47	25	20	0,8	441.84 MXN
27624-05-10201	acero de corte fácil	rosca a la izquierda	20	20	10	10	M10	0,5	20	69	57	30	25	0,8	487.48 MXN
27624-05-12241	acero de corte fácil	rosca a la izquierda	24	24	12	12	M12	0,5	24	82	68	35	30	0,8	585.76 MXN
27624-05-14281	acero de corte fácil	rosca a la izquierda	27	27	14	14	M14	1	28	94	78	40	35	1,2	613.20 MXN
27624-05-16321	acero de corte fácil	rosca a la izquierda	32	32	16	16	M16	1	32	108	89	45	40	1,2	821.24 MXN
27624-05-20401	acero de corte fácil	rosca a la izquierda	40	40	20	20	M20	1	40	134	109	55	50	1,5	921.20 MXN
27624-05-10612	acero inoxidable A2	rosca a la derecha	12	12	6	6	M6	0,5	12	44	37	20	15	0,8	273.28 MXN
27624-05-10816	acero inoxidable A2	rosca a la derecha	16	16	8	8	M8	0,5	16	57	47	25	20	0,8	273.28 MXN
27624-05-11020	acero inoxidable A2	rosca a la derecha	20	20	10	10	M10	0,5	20	69	57	30	25	0,8	586.04 MXN
27624-05-11224	acero inoxidable A2	rosca a la derecha	24	24	12	12	M12	0,5	24	82	68	35	30	0,8	712.32 MXN
27624-05-11428	acero inoxidable A2	rosca a la derecha	27	27	14	14	M14	1	28	94	78	40	35	1,2	1,132.60 MXN
27624-05-11632	acero inoxidable A2	rosca a la derecha	32	32	16	16	M16	1	32	108	89	45	40	1,2	859.32 MXN
27624-05-12040	acero inoxidable A2	rosca a la derecha	40	40	20	20	M20	1	40	134	109	55	50	1,5	2,176.72 MXN
27624-05-106121	acero inoxidable A2	rosca a la izquierda	12	12	6	6	M6	0,5	12	44	37	20	15	0,8	348.88 MXN
27624-05-108161	acero inoxidable A2	rosca a la izquierda	16	16	8	8	M8	0,5	16	57	47	25	20	0,8	359.80 MXN
27624-05-110201	acero inoxidable A2	rosca a la izquierda	20	20	10	10	M10	0,5	20	69	57	30	25	0,8	536.48 MXN
27624-05-114281	acero inoxidable A2	rosca a la izquierda	27	27	14	14	M14	1	28	94	78	40	35	1,2	1,142.12 MXN
27624-05-116321	acero inoxidable A2	rosca a la izquierda	32	32	16	16	M16	1	32	108	89	45	40	1,2	1,255.80 MXN
27624-05-120401	acero inoxidable A2	rosca a la izquierda	40	40	20	20	M20	1	40	134	109	55	50	1,5	2,740.36 MXN
