        Elementos de sujeción para carriles guía

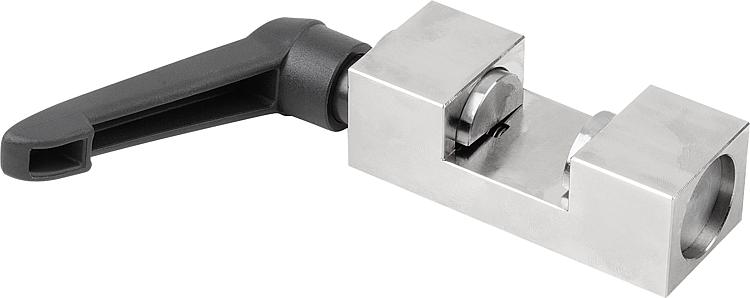

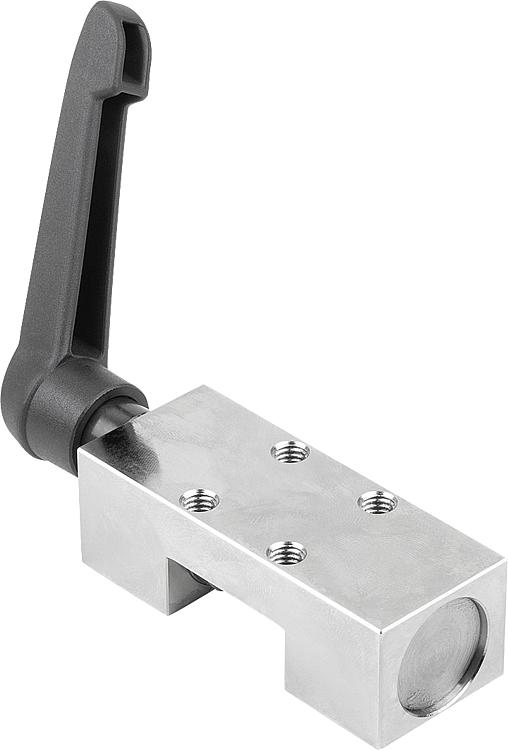

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Carcasa de acero. A partir del tamaño 55, de aluminio.
Palanca de sujeción de plástico, husillo roscado con clase de resistencia 12.9.Versión:Carcasa niquelada. A partir del tamaño 55, anodizado.
Palanca de sujeción, husillo roscado bruñido.Indicación:Elementos de sujeción de accionamiento manual para procesos de sujeción estáticos. El proceso de sujeción se realiza manualmente a través de las palancas de sujeción de ajuste libre. Las mordazas de sujeción de apoyo flotante garantizan una distribución de fuerza simétrica sobre el carril. Hasta 50.000 ciclos de sujeción estáticos (valor B10d).

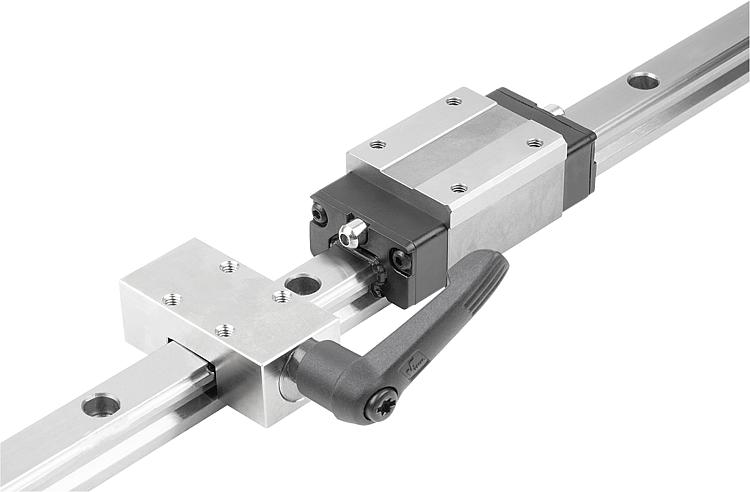

Generalmente se genera la unión de cierre por fricción entre el elemento de sujeción y la guía lineal en las superficies libres del carril guía de perfil, lo que evita que resulten dañadas las pistas de rodadura de las guías de bolas.

Comprobación de la fuerza de sujeción realizada con una capa lubricante aceitosa sobre un carril guía.
Según el tipo de carro guía utilizado es necesaria una placa del adaptador para la compensación de altura.Rango de temperatura:-10 °C a +70 °C.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 21427 Elementos de sujeción para carriles guía

239 kB

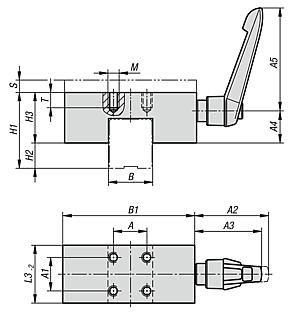

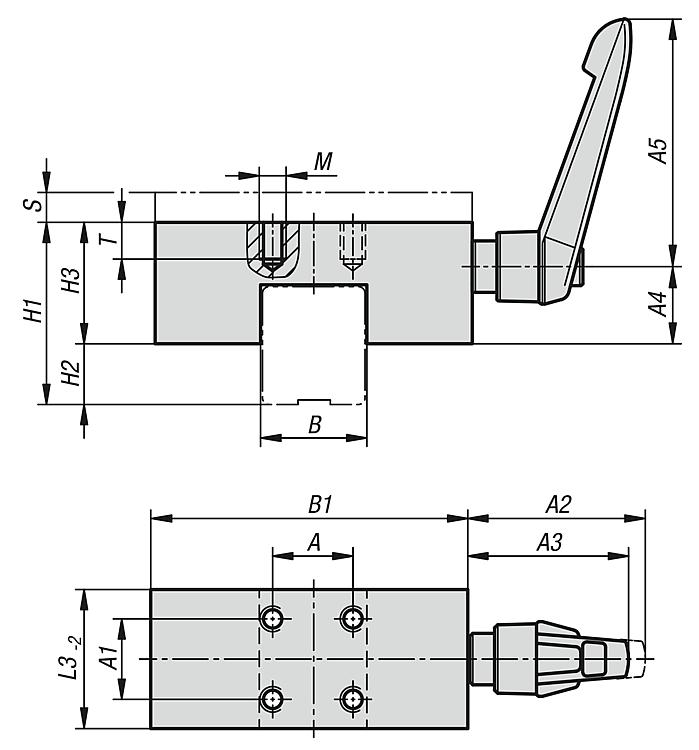

Planos

Elementos de sujeción para carriles guía

Selección/filtro de artículos

Referencia	Tamaño	A	A1	A2	A3	A4	A5	B	B1	H1	H2	H3	L3	M	S	T	Fuerza de retención F1 N	Par de apriete Nm	Referencia placa del adaptador	Precio
21427-15	15	17	17	33,5	30	12,5	40	15	47	24	6,5	17,5	24	M4	4	5	1200	5	21427-915	3,026.24 MXN
21427-20	20	15	15	45,5	41,5	13	65	20	60	28	8	20	24	M5	2	6	1200	7	21427-920	3,191.44 MXN
21427-25	25	20	20	45,5	41,5	16,2	65	25	70	36	12	23	30	M6	4	8	1200	7	21427-925	3,289.72 MXN
21427-30	30	22	22	58	53,5	21,5	80	28	90	42	12	30	39	M6	3	8	2000	15	21427-930	3,437.84 MXN
21427-35	35	24	24	58	53,5	27	80	34	100	48	16	37	39	M8	7	10	2000	15	21427-935	3,531.08 MXN
21427-45	45	26	26	58	53,5	26,5	80	45	120	60	18	44	44	M10	10	14	2000	15	21427-945	3,865.40 MXN
21427-55	55	30	30	66	61	37,5	95	53	140	70	21	51	49	M14	10	14	2000	22	21427-955	4,485.04 MXN
