        Carriles guía

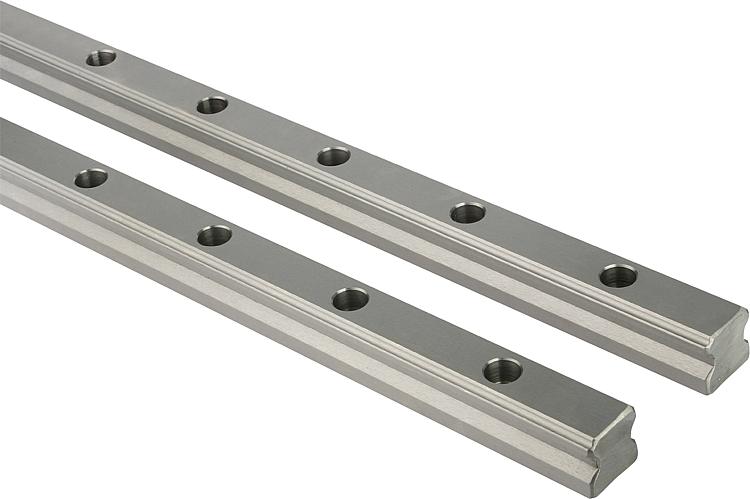

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero.Versión:Vías endurecidas por inducción y pulidas.Indicación:Carriles guía atornillables por arriba. Los carriles guía están disponibles en cuatro tamaños, en los que se pueden montar uno o varios carros guía. Versión de 4 filas con perfil semicircular. Las vías de los carriles perfilados están dispuestas en un ángulo de 45°, por lo que pueden absorber cargas en todas direcciones.
A petición:Longitudes de hasta 3960 mm máx.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 21410 Carriles guía

166 kB

Indicación técnica para guías de carril

106 kB

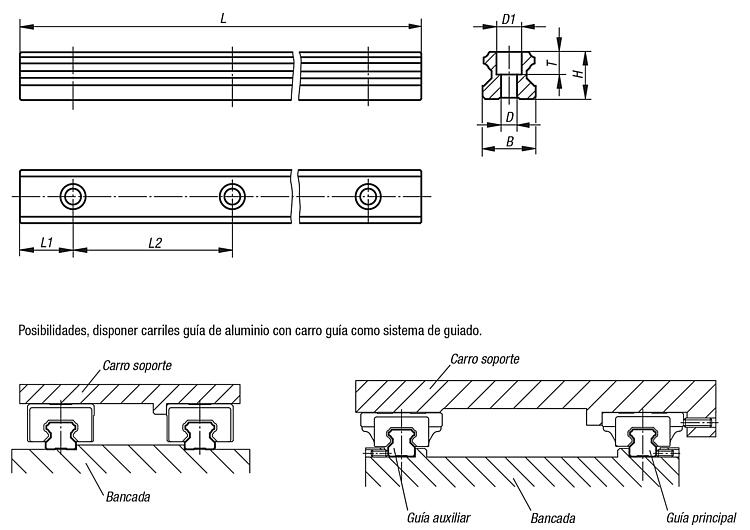

Planos

Selección/filtro de artículos

Referencia	Tamaño	B	D	D1	H	L	L1	L2	T	Precio
21410-1520X0520	15	15	4,5	7,5	14	520	20	60	5,3	1,814.40 MXN
21410-2020X0520	20	20	6	9,5	18	520	20	60	8,5	1,814.40 MXN
21410-2520X0520	25	23	7	11	22	520	20	60	9	1,963.36 MXN
21410-3020X0520	30	28	9	14	26	520	20	80	12	1,992.48 MXN
