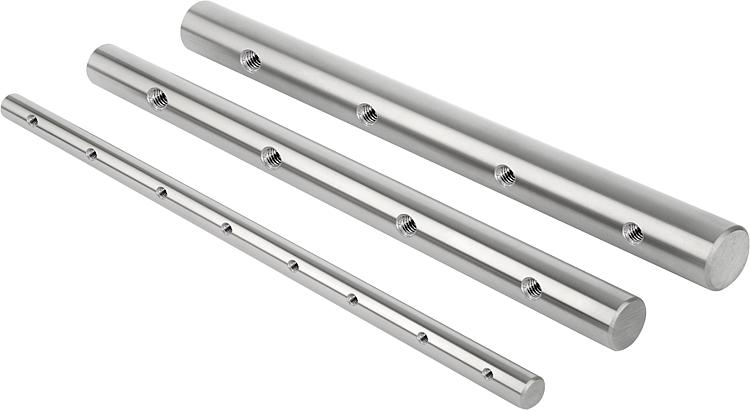

        Árboles guía de precisión con perforaciones de fijación

Descripción del artículo/Imágenes del producto

DescripciónMaterial:

Acero 1.1213.
Acero inoxidable 1.4034.
Acero inoxidable 1.4112.

Versión:Acero pulido.
Acero; pulido y cromado duro, capa de cromo de 5 - 10 µm.
Acero inoxidable pulido.

Por lo general, los árboles de acero de precisión tienen la superficie endurecida por inducción.Indicación:El valor superficial obtenido a través del proceso de endurecimiento por inducción garantiza una alta resistencia al desgaste en las superficies.

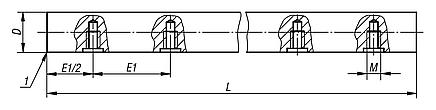

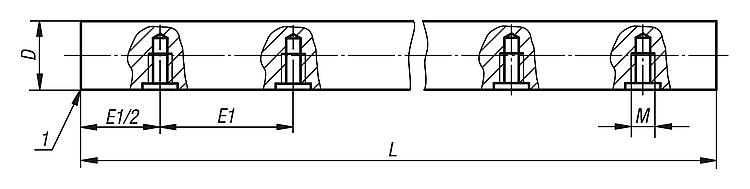

Adecuado para soportes de árbol 21565.Accesorios:Soportes de árbol 21565.Indicación sobre el dibujo:

1) Biselado

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 21590 Árboles guía de precisión con perforaciones de fijación

119 kB

Planos

Selección/filtro de artículos

Referencia	Material	Superficie cuerpo de base	Llave del acero	D	E1	L	L máx.	M	Profundidad de endurecimiento máx.	Dureza de la superficie HRC	Precio
21590-012375X0600	acero	endurecido y pulido	1.1213	12h6	75	600	6200	M4	0,6-1,0	62 ±2	1,268.68 MXN
21590-016500X0600	acero	endurecido y pulido	1.1213	16h6	100	600	7200	M5	0,6-1,5	62 ±2	1,009.40 MXN
21590-020500X0600	acero	endurecido y pulido	1.1213	20h6	100	600	7200	M6	0,9-1,5	62 ±2	1,055.04 MXN
21590-025600X0600	acero	endurecido y pulido	1.1213	25h6	120	600	7800	M8	0,9-1,7	62 ±2	1,089.76 MXN
21590-030750X0600	acero	endurecido y pulido	1.1213	30h6	150	600	7800	M10	0,9-1,7	62 ±2	1,226.96 MXN
21590-040100X0600	acero	endurecido y pulido	1.1213	40h6	200	600	7800	M10	1,5-2,0	62 ±2	2,573.20 MXN
21590-050100X0600	acero	endurecido y pulido	1.1213	50h6	200	600	7800	M12	1,5-2,6	62 ±2	3,068.52 MXN
21590-112375X0600	acero	endurecido, pulido y cromado duro	1.1213	12h7	75	600	6200	M4	0,6-1,0	65 - 70	1,360.24 MXN
21590-116500X0600	acero	endurecido, pulido y cromado duro	1.1213	16h7	100	600	7200	M5	0,6-1,5	65 - 70	1,205.96 MXN
21590-120500X0600	acero	endurecido, pulido y cromado duro	1.1213	20h7	100	600	7200	M6	0,9-1,5	65 - 70	1,275.68 MXN
21590-125600X0600	acero	endurecido, pulido y cromado duro	1.1213	25h7	120	600	7800	M8	0,9-1,7	65 - 70	1,402.24 MXN
21590-130750X0600	acero	endurecido, pulido y cromado duro	1.1213	30h7	150	600	7800	M10	0,9-1,7	65 - 70	1,626.80 MXN
21590-140100X0600	acero	endurecido, pulido y cromado duro	1.1213	40h7	200	600	7800	M10	1,5-2,0	65 - 70	2,817.64 MXN
21590-150100X0600	acero	endurecido, pulido y cromado duro	1.1213	50h7	200	600	7800	M12	1,5-2,6	65 - 70	3,536.96 MXN
21590-212375X0600	acero inoxidable	endurecido y pulido	1.4034	12h6	75	600	4900	M4	0,6-1,0	51 - 55	1,563.24 MXN
21590-216500X0600	acero inoxidable	endurecido y pulido	1.4034	16h6	100	600	4900	M5	0,6-1,5	51 - 55	1,567.44 MXN
21590-220500X0600	acero inoxidable	endurecido y pulido	1.4034	20h6	100	600	4900	M6	0,9-1,5	51 - 55	1,780.80 MXN
21590-225600X0600	acero inoxidable	endurecido y pulido	1.4034	25h6	120	600	4900	M8	0,9-1,7	51 - 55	1,840.16 MXN
21590-230750X0600	acero inoxidable	endurecido y pulido	1.4034	30h6	150	600	4900	M10	0,9-1,7	51 - 55	2,233.00 MXN
21590-240100X0600	acero inoxidable	endurecido y pulido	1.4034	40h6	200	600	4900	M10	1,5-2,0	51 - 55	4,331.32 MXN
21590-250100X0600	acero inoxidable	endurecido y pulido	1.4034	50h6	200	600	4900	M12	1,5-2,6	51 - 55	5,492.48 MXN
21590-312375X0600	acero inoxidable	endurecido y pulido	1.4112	12h6	75	600	7800	M4	0,6-1,0	52-56	1,884.40 MXN
21590-316500X0600	acero inoxidable	endurecido y pulido	1.4112	16h6	100	600	7800	M5	0,6-1,5	52-56	1,968.12 MXN
21590-320500X0600	acero inoxidable	endurecido y pulido	1.4112	20h6	100	600	7800	M6	0,9-1,5	52-56	2,443.00 MXN
21590-325600X0600	acero inoxidable	endurecido y pulido	1.4112	25h6	120	600	7800	M8	0,9-1,7	52-56	2,889.32 MXN
21590-330750X0600	acero inoxidable	endurecido y pulido	1.4112	30h6	150	600	7800	M10	0,9-1,7	52-56	3,685.36 MXN
21590-340100X0600	acero inoxidable	endurecido y pulido	1.4112	40h6	200	600	7800	M10	1,5-2,0	52-56	5,085.08 MXN
21590-350100X0600	acero inoxidable	endurecido y pulido	1.4112	50h6	200	600	7800	M12	1,5-2,6	52-56	7,162.68 MXN
