21522Unidades de carcasas lineales con brida |
Volver |
|
Descripción del artículo/Imágenes del producto |
|
|

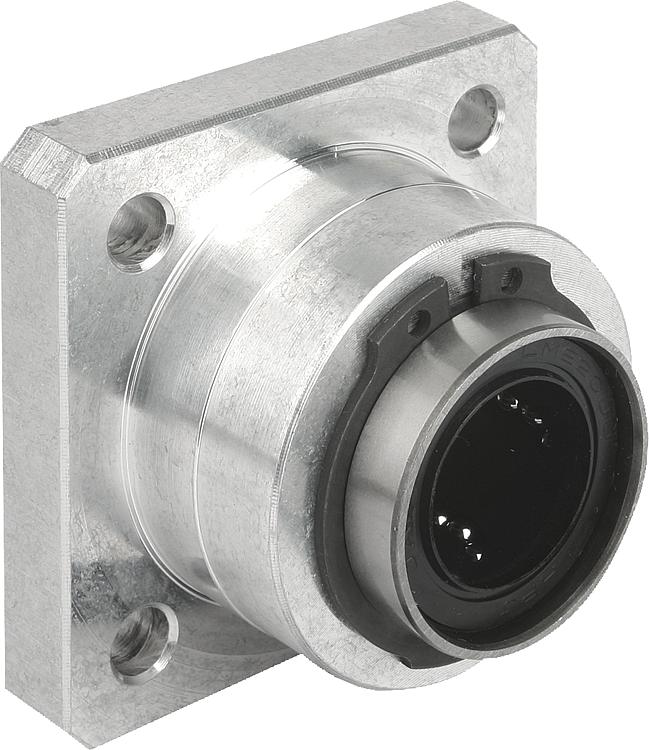

DescripciónMaterial:Carcasa de aluminio o fundición gris.Versión:Carcasa con acabado natural.Indicación:Estas unidades de carcasas lineales prefabricadas están compuestas de una carcasa de aluminio prensado por extrusión, un rodamiento lineal de bolas montado con dispositivo de autoalineación 21510 y una junta por los dos lados. Fijación del rodamiento en la carcasa con circlips DIN 472.
Tolerancia de árbol recomendada: h6.
Capacidad de carga según las especificaciones del rodamiento lineal de bolas.A petición:Las unidades de carcasas lineales se pueden equipar con todos los rodamientos lineales de bolas que se incluyen en este catálogo.Atención:Atención: En el artículo 21522-501002, el diámetro D2 es sin mecanizar, no es un diámetro de centrado g7.Accesorios:Árboles guía de precisión 21595. Tornillos de fijación 07160 o 07161.Características especiales: DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|
Selección/filtro de artículos |
|

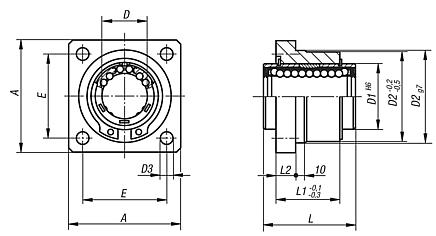

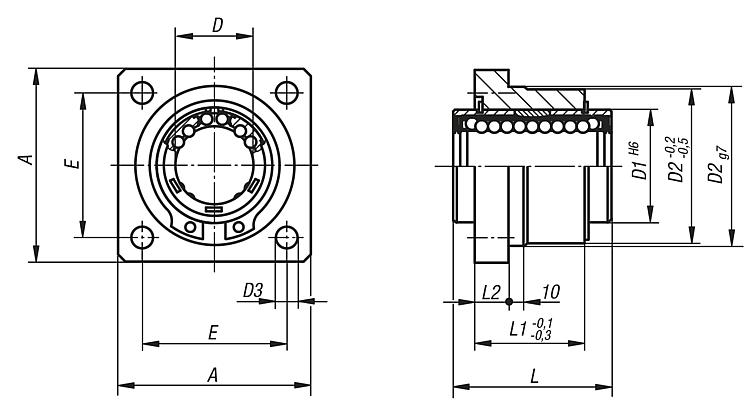

Referencia | Material del cuerpo de base | A | D | D1 | D2 | D3 | E | L | L1 | L2 | CAD | Acc. | Precio | Pedir |
---|
21522-121002 | aluminio | 40 | 12 | 22 | 32 | 5,5 | 30 | 32 | 22 | 6 | | | 1,573.32 MXN | | 21522-161002 | aluminio | 50 | 16 | 26 | 38 | 5,5 | 35 | 36 | 24 | 8 | | | 1,664.04 MXN | | 21522-201002 | aluminio | 60 | 20 | 32 | 46 | 6,6 | 42 | 45 | 30 | 10 | | | 1,979.60 MXN | | 21522-251002 | aluminio | 70 | 25 | 40 | 58 | 6,6 | 54 | 58 | 42 | 12 | | | 2,408.84 MXN | | 21522-301002 | aluminio | 80 | 30 | 47 | 66 | 9 | 60 | 68 | 50 | 14 | | | 3,067.40 MXN | | 21522-401002 | aluminio | 100 | 40 | 62 | 90 | 11 | 78 | 80 | 59 | 16 | | | 3,170.16 MXN | | 21522-501002 | fundición gris | 130 | 50 | 75 | 100 | 11 | 98 | 100 | 75 | 18 | | | 3,813.60 MXN | |
