        Unidades de carcasas lineales de aluminio compactas, cerradas individualmente

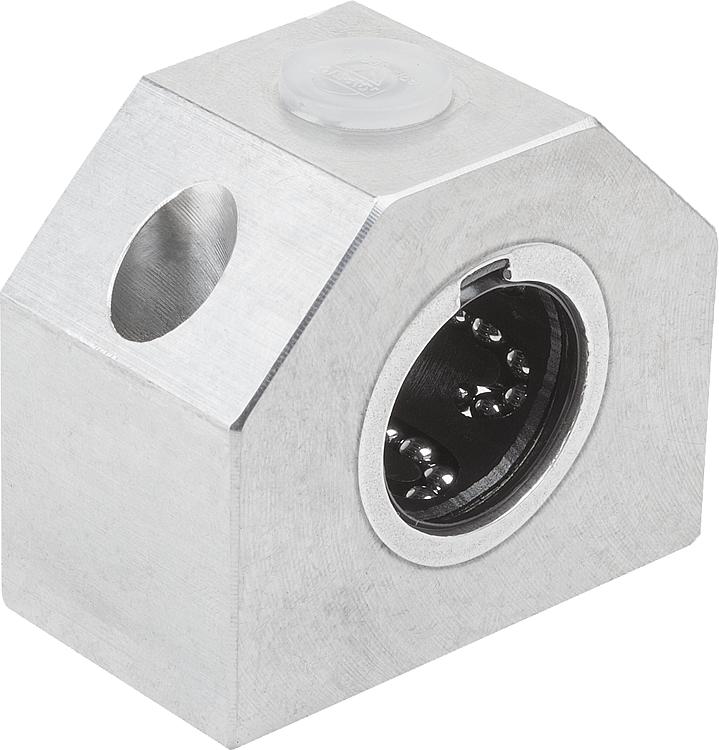

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Carcasa de aluminio.Versión:Acabado natural.Indicación:Estas carcasas lineales prefabricadas compactas están compuestas de una carcasa de aluminio prensado por extrusión, un rodamiento lineal de bolas montado 21511-02 y una junta por los dos lados.

Tolerancia del eje recomendada: h6.

Capacidad de carga según las especificaciones del rodamiento lineal de bolas.
Con agujero para la lubricación M8x1.Accesorios:Árboles guía de precisión 21595.
Tornillos de fijación 07160.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 21530-10 Unidades de carcasas lineales de aluminio compactas, cerradas individualmente

228 kB

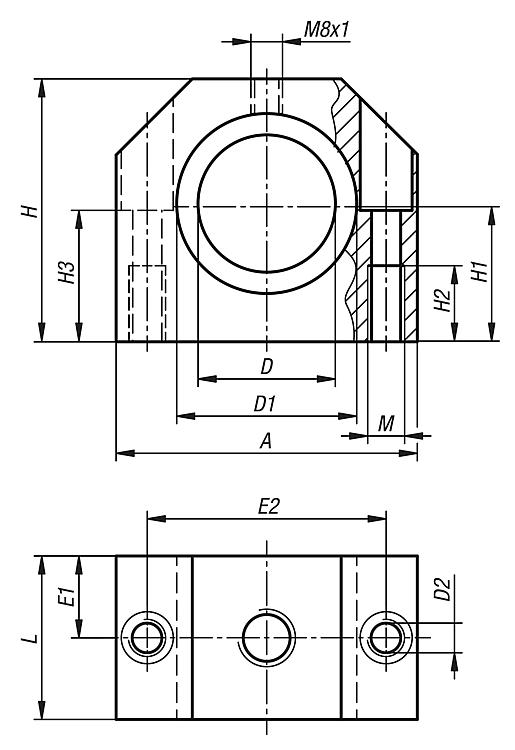

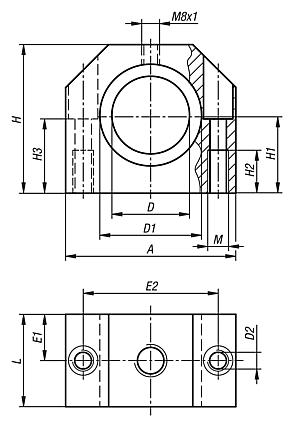

Planos

Selección/filtro de artículos

Referencia	A	D	D1	D2	E1	E2	H	H1	H2	H3	L	M	Precio
21530-10-121102	40	12	19	4,3	14	29	33	17	11	16	28	M5	585.48 MXN
21530-10-161102	45	16	24	4,3	15	34	38	19	11	18	30	M5	605.36 MXN
21530-10-201102	53	20	28	5,3	15	40	45	23	13	22	30	M6	659.68 MXN
21530-10-251102	62	25	35	6,6	20	48	54	27	18	26	40	M8	885.36 MXN
21530-10-301102	67	30	40	6,6	25	53	60	30	18	29	50	M8	1,055.60 MXN
21530-10-401102	87	40	52	8,4	30	69	76	39	22	38	60	M10	1,515.64 MXN
21530-10-501102	103	50	62	10,5	35	82	92	47	26	46	70	M12	2,095.52 MXN
