        Elementos de sujeción para guías redondas

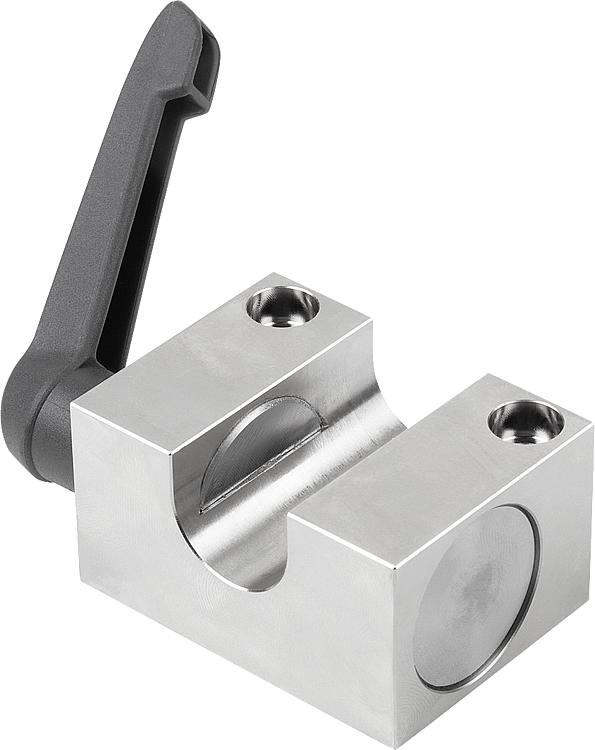

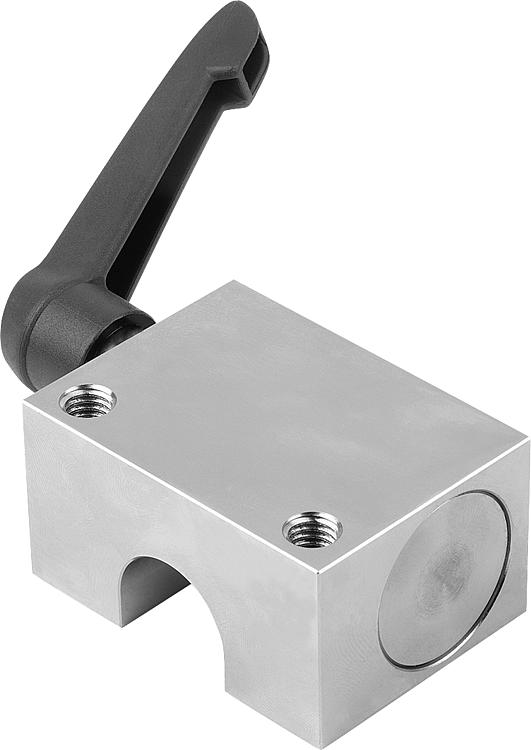

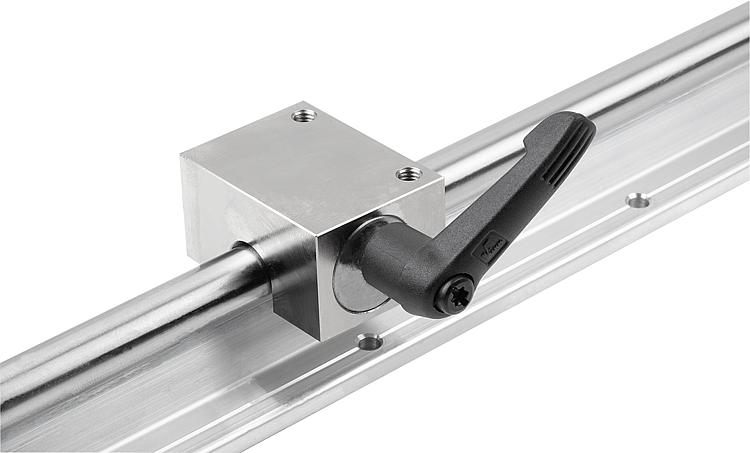

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Carcasa de acero. A partir del tamaño 40, de aluminio.
Palanca de sujeción de plástico, husillo roscado con clase de resistencia 12.9.Versión:Carcasa niquelada. A partir del tamaño 40, anodizado.
Palanca de sujeción, husillo roscado bruñido.Indicación:Elementos de sujeción de accionamiento manual para procesos de sujeción estáticos. El proceso de sujeción se realiza manualmente a través de las palancas de sujeción de ajuste libre. Las mordazas de sujeción de apoyo flotante garantizan una distribución de fuerza simétrica sobre el árbol. Hasta 50.000 ciclos de sujeción estáticos (valor B10d).

El árbol debe tener una tolerancia de ±0,01 mm y una dureza de mín. 54 HRC.Rango de temperatura:-10 °C a +70 °C.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 21596 Elementos de sujeción para guías redondas

300 kB

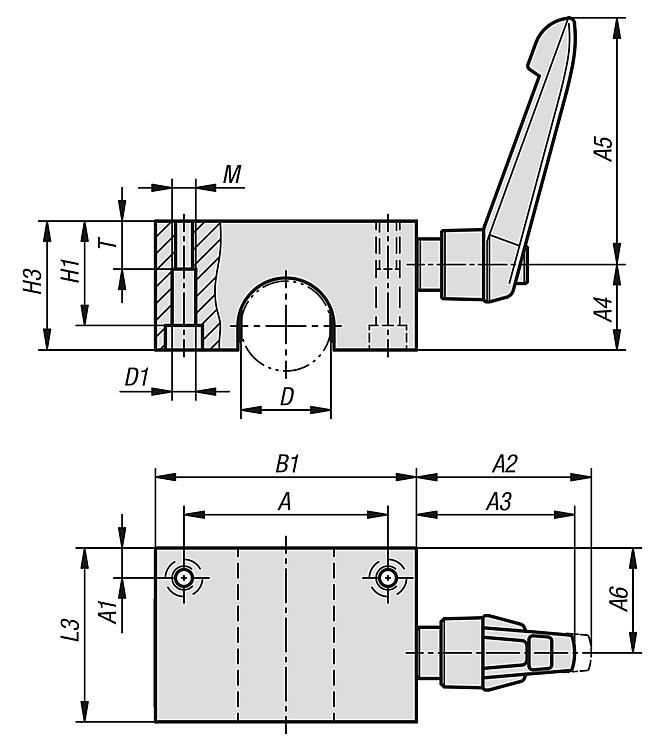

Planos

Selección/filtro de artículos

Referencia	Tamaño	A	A1	A2	A3	A4	A5	A6	B1	D	D1	H1	H3	L3	M	T	Fuerza de retención F1 N	Par de retención Nm	Par de apriete Nm	Precio
21596-12	12	32	4,5	33,5	30	16	40	18,5	43	12	4,2	18	24	32	M5	10	1200	7	5	3,404.80 MXN
21596-16	16	40	5,5	33,5	30	19	40	22	53	16	5	22	29	38	M6	12	1200	9,5	5	3,629.92 MXN
21596-20	20	45	6,5	41,5	45,5	21,5	65	26	60	20	6,8	25	32	44	M8	14	1200	12	7	3,816.40 MXN
21596-25	25	60	9	41,5	45,5	25	65	31	78	25	8,6	30	38	52	M10	16	1200	15	7	3,948.00 MXN
21596-30	30	68	10	58	53,5	28,5	80	35	87	30	8,6	35	43	58	M10	16	2000	30	12	4,112.36 MXN
21596-40	40	86	11	66	61	34,5	95	40,5	108	40	10,5	45	53	68	M12	20	2000	40	17	4,578.28 MXN
21596-50	50	108	12	77	72	39,5	110	46	132	50	14,5	50	58	76	M16	22	2000	50	17	5,203.24 MXN
