        Unidades de carcasas lineales de aluminio tándem, compactas cerradas

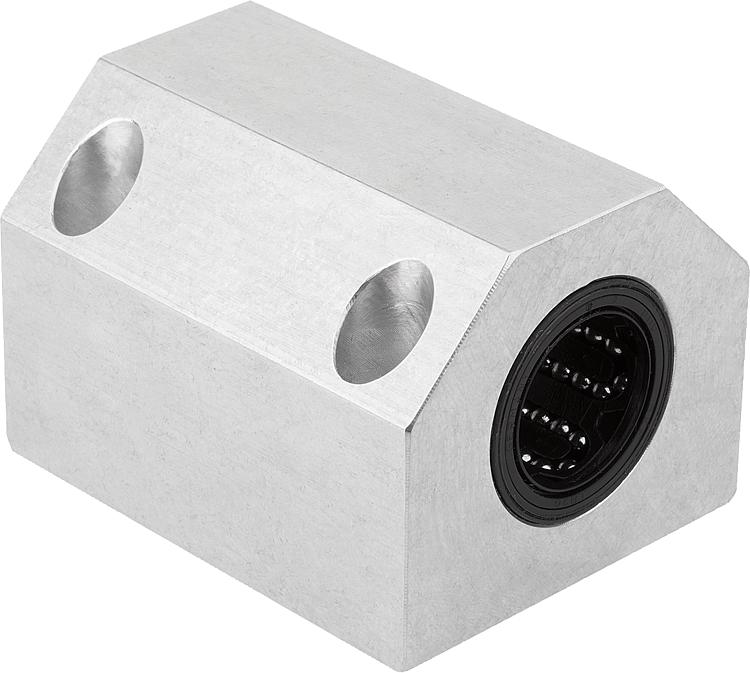

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Carcasa de aluminio.Versión:Acabado natural.Indicación:Esta unidad de carcasa lineal prefabricada compacta está compuesta de una carcasa de aluminio prensado por extrusión, dos rodamientos lineales de bolas montados 21511-01 y una junta por los dos lados.

Tolerancia de eje recomendada: h6.

Capacidad de carga según las especificaciones del rodamiento lineal de bolas (x2).
Con agujero para la lubricación M8x1.Accesorios:Árboles guía de precisión 21595.
Tornillos de fijación 07160.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 21540-10 Unidades de carcasas lineales de aluminio tándem, compactas cerradas

205 kB

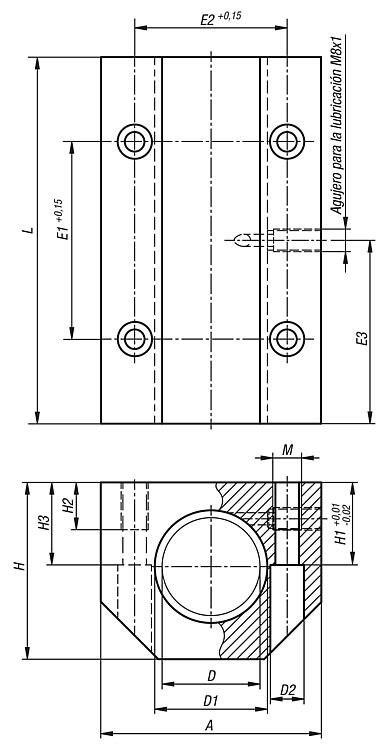

Planos

Selección/filtro de artículos

Referencia	A	D	D1	D2	E1	E2	E3	H	H1	H2	H3	L	M	Precio
21540-10-121102	40	12	19	4,3	35	29	30	33	17	11	16	60	M5	1,580.04 MXN
21540-10-161102	45	16	24	4,3	40	34	32,5	38	19	11	18	65	M5	1,995.00 MXN
21540-10-201102	53	20	28	5,3	45	40	32,5	45	23	13	22	65	M6	2,114.84 MXN
21540-10-251102	62	25	35	6,6	55	48	42,5	54	27	18	26	85	M8	2,410.24 MXN
21540-10-301102	67	30	40	6,6	70	53	52,5	60	30	18	29	105	M8	3,284.96 MXN
21540-10-401102	87	40	52	8,4	85	69	62,5	76	39	22	38	125	M10	4,354.84 MXN
21540-10-501102	103	50	62	10,5	100	82	72,5	92	47	26	46	145	M12	6,370.28 MXN
