        Poleas de correas dentadas perfil HTD 5M, para montaje con casquillos de sujeción Taper

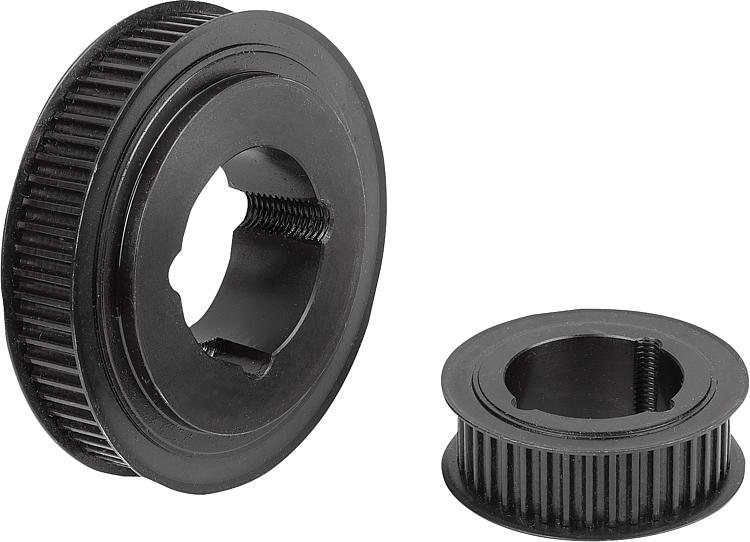

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero o fundición gris.Versión:Fosfatado.Indicación:Perfil HTD estándar con división métrica (dentado semicircular). Por lo menos una polea de correas dentadas deberá tener una brida de guía. Perforación cónica para casquillos de sujeción Taper. Los casquillos de sujeción Taper se deben pedir por separado y están disponibles con distintos diámetros del árbol. Las poleas con perforaciones Taper tienen equilibrado estático según ISO 1940 nivel de calidad G16.Accesorios:Casquillos de sujeción cónicos 23200.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 22005 Poleas de correas dentadas perfil HTD 5M, para montaje con casquillos de sujeción Taper

212 kB

Indicación técnica para correas dentadas 22062

743 kB

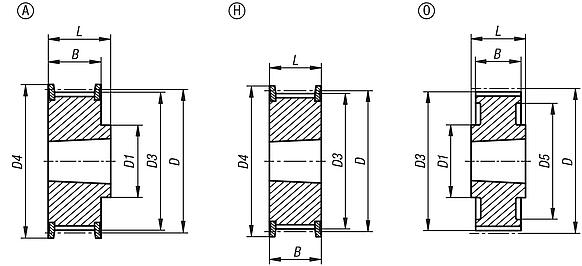

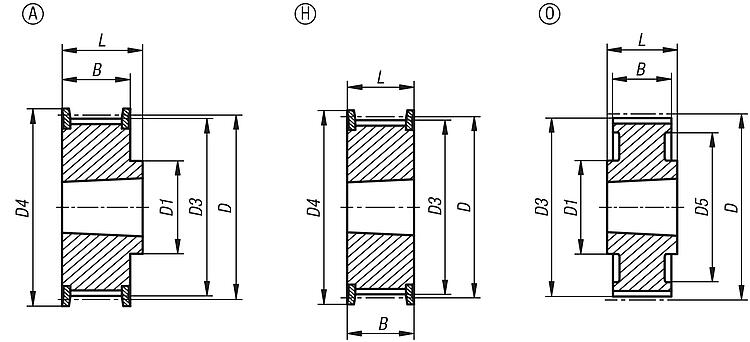

Planos

Selección/filtro de artículos

Referencia	Anchura de correa	Forma	Material del cuerpo de base	Versión 2	Número de dientes	D	D1 máx.	D3	D4 máx.	D5	B	L	Precio
22005-0515034	15	H	Acero	p. casquillo de sujeción cónico 1008	34	54,11	-	52,97	57	-	22	22	390.60 MXN
22005-0515036	15	H	Acero	p. casquillo de sujeción cónico 1108	36	57,3	-	56,16	62	-	22	22	420.56 MXN
22005-0515038	15	H	acero	p. casquillo de sujeción cónico 1108	38	60,48	-	59,34	67	-	22	22	437.64 MXN
22005-0515040	15	H	acero	p. casquillo de sujeción cónico 1108	40	63,66	-	62,52	73	-	22	22	441.84 MXN
22005-0515044	15	H	acero	p. casquillo de sujeción cónico 1108	44	70,03	-	68,89	75	-	22	22	505.68 MXN
22005-0515048	15	A	acero	p. casquillo de sujeción cónico 1210	48	76,39	64	75,25	84	-	20,5	25	524.16 MXN
22005-0515056	15	A	fundición gris	p. casquillo de sujeción cónico 1210	56	89,13	70	87,99	94	-	20,5	25	581.00 MXN
22005-0515064	15	A	fundición gris	p. casquillo de sujeción cónico 1210	64	101,86	80	100,72	108	-	20,5	25	607.88 MXN
22005-0515072	15	A	fundición gris	p. casquillo de sujeción cónico 1610	72	114,59	92	113,45	121	-	20,5	25	637.56 MXN
22005-0515080	15	A	fundición gris	p. casquillo de sujeción cónico 1610	80	127,32	92	126,18	135	-	20,5	25	655.20 MXN
22005-0515090	15	O	fundición gris	p. casquillo de sujeción cónico 1610	90	143,24	92	142,1	-	122	20,5	25	797.44 MXN
22005-0515112	15	O	fundición gris	p. casquillo de sujeción cónico 1610	112	178,25	110	177,11	-	157	20,5	25	1,231.44 MXN
