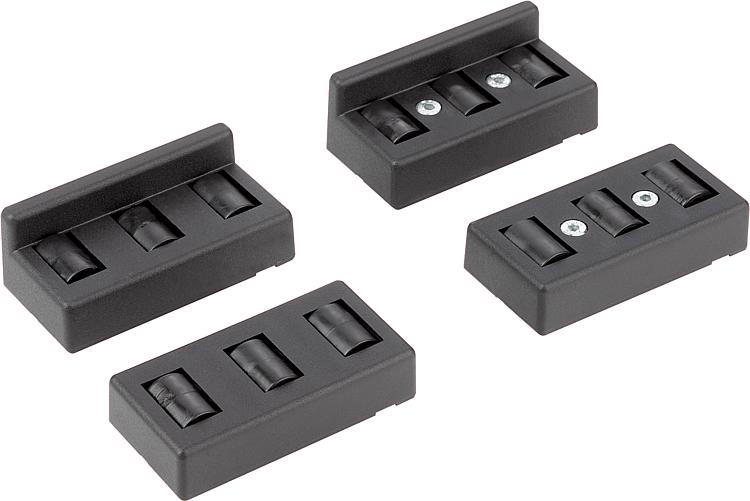

DescripciónMaterial:Carcasa de poliamida reforzada con perlas de vidrio. Rodillos de POM. Tornillos de acero.Versión:Carcasa y rodillos negros. Tornillos cincados.Indicación:Los elementos de rodillos son ideales para la fabricación de transportadores de rodillos del largo y ancho deseados. Son aptos para perfiles de aluminio de tipos B e I y compatibles con ranuras 8 y 10 gracias a los salientes guía amortiguados de la parte inferior.

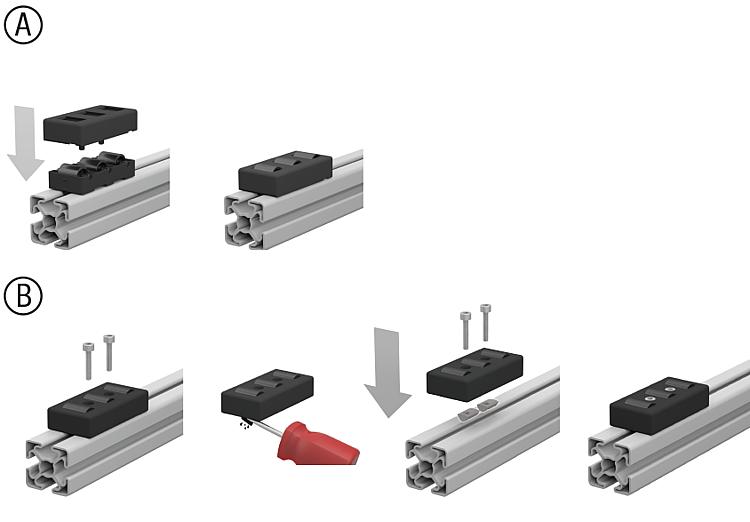

Sujeción de forma A Insertar la parte inferior de la carcasa con rodillos en la ranura del perfil de aluminio. Presentar la parte superior de la carcasa con los pernos expansibles y presionarlos hacia abajo. El elemento de rodillos quedará fijado y tensado en la ranura por medio de los pernos expansibles y a los dispositivos de sujeción.

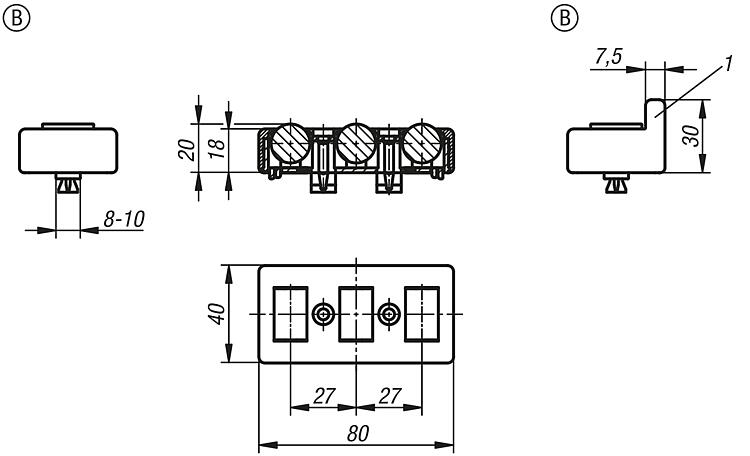

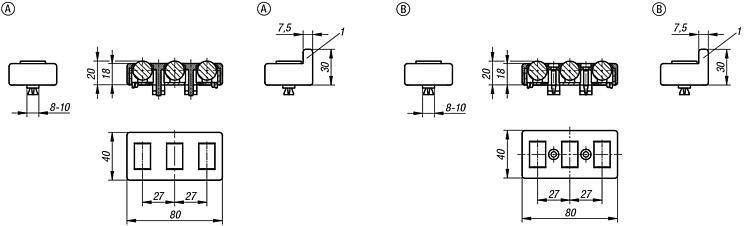

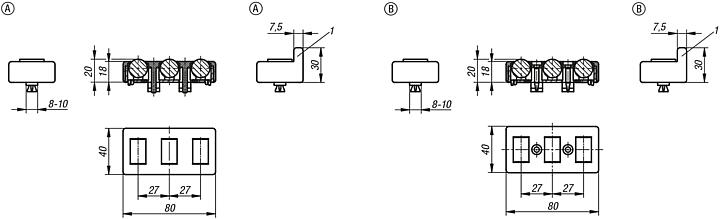

Sujeción de la forma B Insertar la parte inferior de la carcasa con rodillos en la ranura del perfil de aluminio. Presentar la parte superior de la carcasa y presionar hacia abajo. El elemento de rodillos quedará fijado y tensado en la ranura a presión o por medio de los tornillos. Alternativamente, se pueden retirar los dispositivos de sujeción de la parte inferior de la carcasa y atornillar el elemento de rodillos con tornillos y tuercas al perfil de aluminio.Indicación sobre el dibujo:
1) Con guía lateral
Características especiales:
DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
