        Cuartos de vuelta de cinc, cierre con llave, versión larga

Descripción del artículo/Imágenes del producto

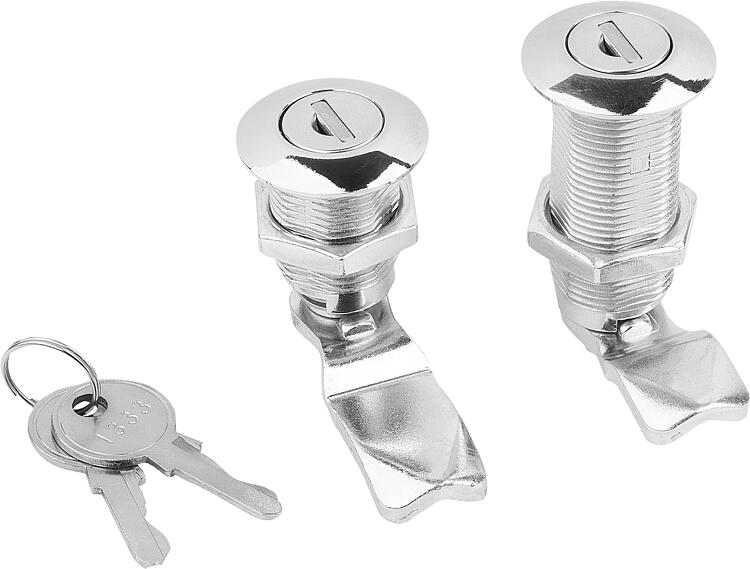

DescripciónMaterial:Carcasa y accionamiento de fundición inyectada de cinc.
Tuerca de acero.Versión:Carcasa y accionamiento cromados.
Tuerca cincada.Indicación:Cuarto de vuelta con cilindro utilizable a la derecha o la izquierda con una carrera de cierre de 90°. El cuarto de vuelta puede instalarse premontado (excepto con levas acodadas hacia abajo).
Con tapa del cilindro de acero inoxidable y protección antipolvo.

Los cuartos de vuelta bloqueables se suministran con 2 llaves. La llave se puede extraer en ambas posiciones (abierta y cerrada). El cierre es uniforme, es decir, todos los cerrojos se pueden abrir con la misma llave (cierre 1333).

Pedir la leva en el modelo deseado por separado. Cada leva se puede combinar con cada carcasa.

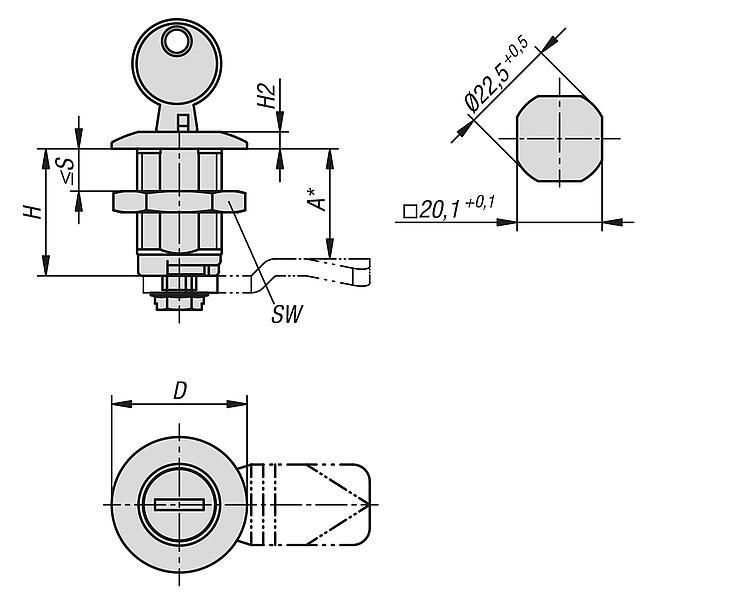

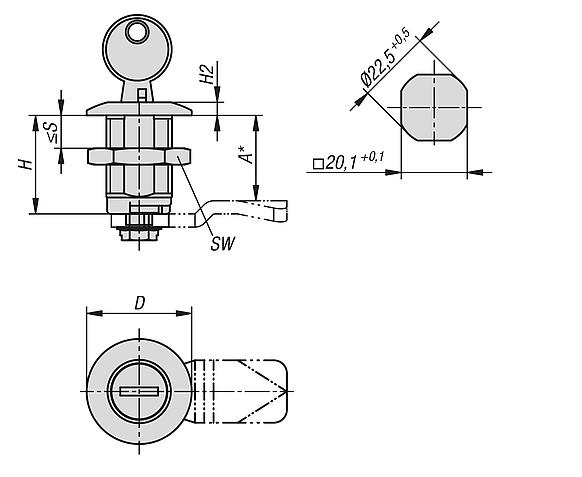

*La medida A se obtiene de la combinación del cuarto de vuelta y la leva y se muestra con las levas compatibles.Accesorios:Levas de acero, con tope 05564-15.
Llave para cuarto de vuelta 05586.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
