        Anillos de sujeción amplios ranurados, interiores

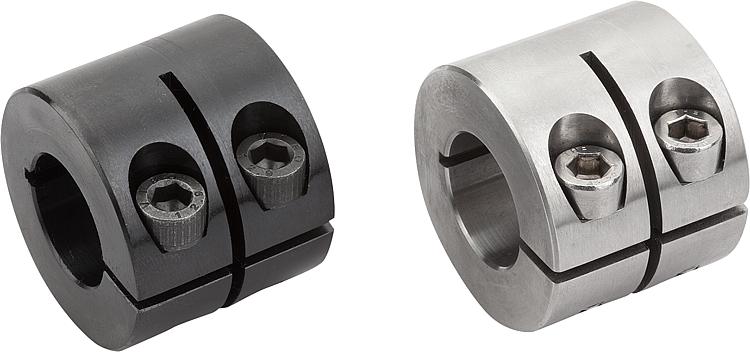

Descripción del artículo/Imágenes del producto

DescripciónMaterial:

Acero 1.0718.
Acero inoxidable 1.4305.

Versión:Acero bruñido, tornillo acero 12.9.
Acero inoxidable acabado natural, tornillo acero inoxidable A2-70.Indicación:Los anillos de sujeción ranurados envuelven el árbol por dentro distribuyendo las fuerzas de sujeción de forma regular. Esto favorece un ajuste de alta precisión y fuerzas de retención muy elevadas sin dañar el árbol.

La tolerancia del árbol debe estar dentro de h11.Rango de temperatura: -40 °C - +175 °C.A petición:Otras dimensiones.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 07811 Anillos de sujeción amplios ranurados, interiores

182 kB

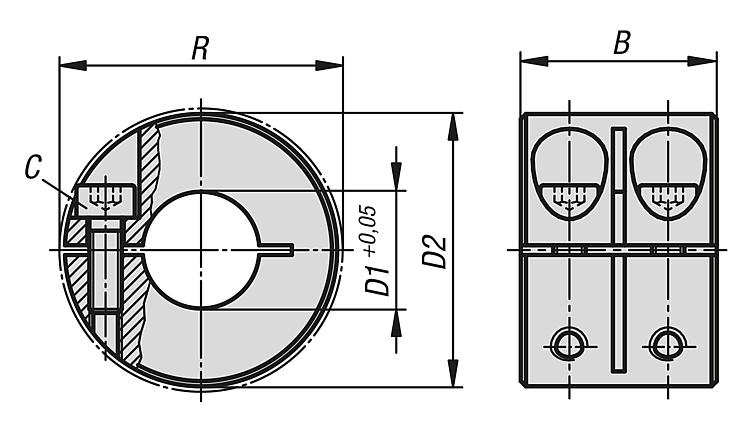

Planos

Selección/filtro de artículos

Referencia	Modelo de forma	Material del cuerpo de base	B	C (DIN 912)	D1	D2	R	Precio
07811-00801	Ranurado interior	acero	20	M3x8	8	18	22,4	168.74 MXN
07811-01001	Ranurado interior	acero	20	M3x10	10	24	26	190.06 MXN
07811-01201	Ranurado interior	acero	24	M4x12	12	28	31,8	213.98 MXN
07811-01601	Ranurado interior	acero	29	M5x16	16	34	39,4	258.96 MXN
07811-02001	Ranurado interior	acero	33	M6x18	20	40	46,4	293.02 MXN
07811-02501	Ranurado interior	acero	33	M6x18	25	45	50,8	341.38 MXN
07811-03001	Ranurado interior	acero	33	M6x18	30	54	58,6	410.28 MXN
07811-04001	Ranurado interior	acero	33	M6x18	40	60	65	413.66 MXN
07811-05001	Ranurado interior	acero	41	M8x25	50	78	87	627.64 MXN
07811-00802	Ranurado interior	acero inoxidable	20	M3x8	8	18	22,4	277.68 MXN
07811-01002	Ranurado interior	acero inoxidable	20	M3x10	10	24	26	347.62 MXN
07811-01202	Ranurado interior	acero inoxidable	24	M4x12	12	28	31,8	388.96 MXN
07811-01602	Ranurado interior	acero inoxidable	29	M5x16	16	34	39,4	474.24 MXN
07811-02002	Ranurado interior	acero inoxidable	33	M6x18	20	40	46,4	535.86 MXN
07811-02502	Ranurado interior	acero inoxidable	33	M6x18	25	45	50,8	632.32 MXN
07811-03002	Ranurado interior	acero inoxidable	33	M6x18	30	54	58,6	748.28 MXN
07811-04002	Ranurado interior	acero inoxidable	33	M6x18	40	60	65	755.82 MXN
07811-05002	Ranurado interior	acero inoxidable	41	M8x25	50	78	87	1,148.94 MXN
