Anillos de sujeción anchos para árboles aplanados

Volver

Productos
- Vista general de productos
  - Sistema flexible de piezas estándar
    - Elementos de unión Tornillos de presión esféricos y placas de apoyo Tornillos de sujeción y piezas de presión Tornillos de momento de torsión e insertos roscados Tornillos con ojo Estribos de carga Pivotes portadores
      - Elementos de unión
        Anillos de sujeción anchos para árboles aplanados

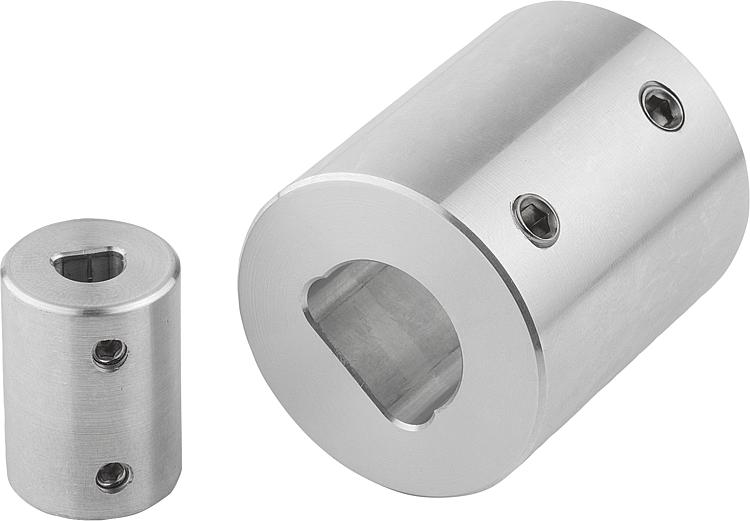

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Aluminio. Tornillo prisionero de acero inoxidable A2.Versión:Acabado natural.Indicación:Los anillos de sujeción en combinación con un árbol aplanado pueden transferir de forma segura momentos de torsión muy elevados sin dañar el árbol.

El árbol debería debería tener una tolerancia dentro de h7.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 07815 Anillos de sujeción anchos para árboles aplanados

144 kB

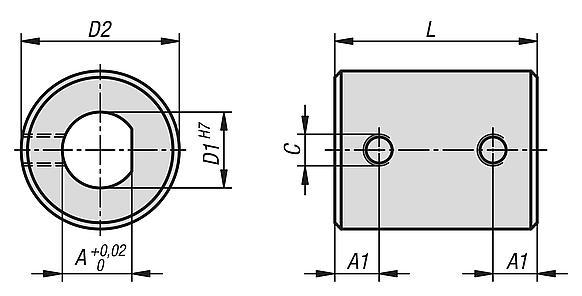

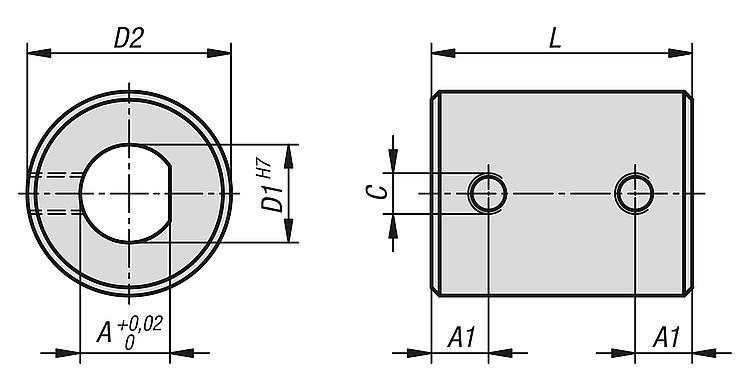

Planos

Selección/filtro de artículos

Referencia	A	A1	C	D1	D2	L	Precio
07815-05	4	5	M4x5	5	17	24	643.76 MXN
07815-06	5	5	M4x5	6	17	24	643.76 MXN
07815-10	9	7	M5x6	10	25	32	895.96 MXN
07815-12	11	7	M5x6	12	25	32	895.96 MXN
07815-16	14	8	M6x8	16	34	40	1,014.78 MXN
07815-18	16	8	M6x8	18	34	40	1,014.78 MXN
07815-20	18	10	M6x10	20	45	45	1,204.06 MXN
07815-22	20	10	M6x10	22	45	45	1,204.06 MXN
07815-25	22	10	M8x12	25	50	48	1,330.16 MXN
