Anillos de sujeción divididos

Volver

Productos
- Vista general de productos
  - Sistema flexible de piezas estándar
    - Elementos de unión Tornillos de presión esféricos y placas de apoyo Tornillos de sujeción y piezas de presión Tornillos de momento de torsión e insertos roscados Tornillos con ojo Estribos de carga Pivotes portadores
      - Elementos de unión
        Anillos de sujeción divididos

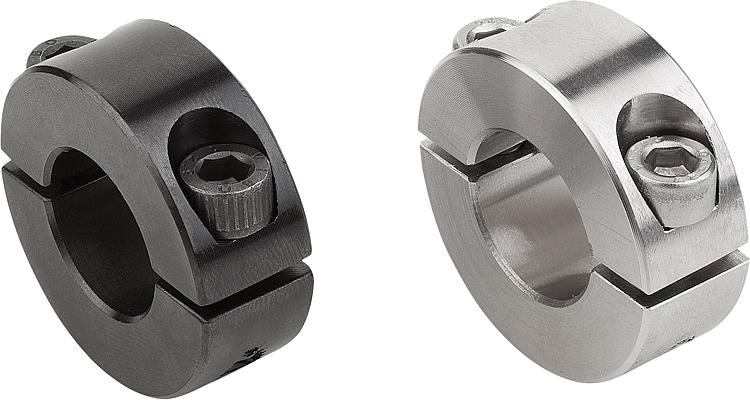

Descripción del artículo/Imágenes del producto

DescripciónMaterial:

Acero.
Acero inoxidable 1.4305.
Acero inoxidable 1.4404.
Aluminio.

Versión:Acero bruñido, tornillo acero 12.9.
Acero inoxidable 1.4305 de acabado natural, tornillo acero inoxidable A2-70.
Acero inoxidable 1.4404 de acabado natural, tornillo acero inoxidable A2-70.
Aluminio con acabado natural, tornillo acero inoxidable A2-70.
Indicación:Los anillos de sujeción divididos envuelven el árbol distribuyendo las fuerzas de apriete de forma regular. Esto favorece un ajuste de alta precisión y fuerzas de retención muy elevadas sin dañar el árbol.

La tolerancia del árbol debe estar dentro de h11.

La versión de dos piezas permite un montaje rápido y sencillo sin tener que desmontar los componentes adyacentes.

Los anillos de sujeción de acero inoxidable A4 van señalizados con un puntito de centrado en el diámetro exterior.Rango de temperatura: -40 °C - +175 °C.A petición:Otras dimensiones.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 07812 Anillos de sujeción divididos

218 kB

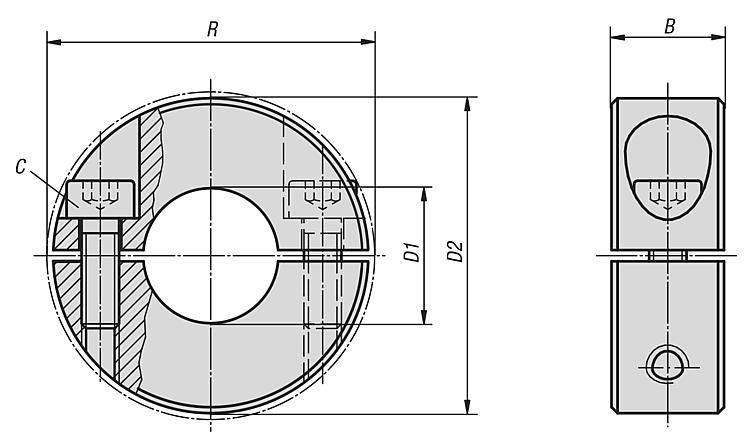

Planos

Selección/filtro de artículos

Referencia	Material del cuerpo de base	B	C (DIN 912)	D1	D2	R	Precio
07812-00401	acero	9	M3x8	4	16	20,7	118.30 MXN
07812-00501	acero	9	M3x8	5	16	20,7	118.30 MXN
07812-00601	acero	9	M3x8	6	16	20,7	118.30 MXN
07812-00801	acero	9	M3x8	8	18	22,4	118.30 MXN
07812-01001	acero	9	M3x10	10	24	26	141.18 MXN
07812-01201	acero	11	M4x12	12	28	31,8	147.68 MXN
07812-01501	acero	13	M5x16	15	34	39,4	175.24 MXN
07812-01601	acero	13	M5x16	16	34	39,4	175.24 MXN
07812-01801	acero	13	M5x16	18	36	41,1	188.24 MXN
07812-02001	acero	15	M6x18	20	40	46,4	201.76 MXN
07812-02201	acero	15	M6x18	22	42	48,1	215.28 MXN
07812-02501	acero	15	M6x18	25	45	50,8	228.80 MXN
07812-02801	acero	15	M6x18	28	48	53,7	245.18 MXN
07812-03001	acero	15	M6x18	30	54	58,6	262.08 MXN
07812-04001	acero	15	M6x18	40	60	65	322.92 MXN
07812-05001	acero	19	M8x25	50	78	87	585.26 MXN
07812-00402	acero inoxidable	9	M3x8	4	16	20,7	215.80 MXN
07812-00502	acero inoxidable	9	M3x8	5	16	20,7	215.80 MXN
07812-00602	acero inoxidable	9	M3x8	6	16	20,7	215.80 MXN
07812-00802	acero inoxidable	9	M3x8	8	18	22,4	224.12 MXN
07812-01002	acero inoxidable	9	M3x10	10	24	26	262.08 MXN
07812-01202	acero inoxidable	11	M4x12	12	28	31,8	275.86 MXN
07812-01502	acero inoxidable	13	M5x16	15	34	39,4	322.92 MXN
07812-01602	acero inoxidable	13	M5x16	16	34	39,4	322.92 MXN
07812-01802	acero inoxidable	13	M5x16	18	36	41,1	362.96 MXN
07812-02002	acero inoxidable	15	M6x18	20	40	46,4	411.58 MXN
07812-02202	acero inoxidable	15	M6x18	22	42	48,1	453.44 MXN
07812-02502	acero inoxidable	15	M6x18	25	45	50,8	472.42 MXN
07812-02802	acero inoxidable	15	M6x18	28	48	53,7	521.04 MXN
07812-03002	acero inoxidable	15	M6x18	30	54	58,6	544.96 MXN
07812-04002	acero inoxidable	15	M6x18	40	60	65	731.64 MXN
07812-05002	acero inoxidable	19	M8x25	50	78	87	1,657.76 MXN
07812-00404	acero inoxidable A4	9	M3x8	4	16	20,7	229.32 MXN
07812-00504	acero inoxidable A4	9	M3x8	5	16	20,7	229.32 MXN
07812-00604	acero inoxidable A4	9	M3x8	6	16	20,7	229.32 MXN
07812-00804	acero inoxidable A4	9	M3x8	8	18	22,4	234.78 MXN
07812-01004	acero inoxidable A4	9	M3x10	10	24	26	279.76 MXN
07812-01204	acero inoxidable A4	11	M4x12	12	28	31,8	290.42 MXN
07812-01504	acero inoxidable A4	13	M5x16	15	34	39,4	355.68 MXN
07812-01604	acero inoxidable A4	13	M5x16	16	34	39,4	371.28 MXN
07812-01804	acero inoxidable A4	13	M5x16	18	36	41,1	417.82 MXN
07812-02004	acero inoxidable A4	15	M6x18	20	40	46,4	444.60 MXN
07812-02204	acero inoxidable A4	15	M6x18	22	42	48,1	485.16 MXN
07812-02504	acero inoxidable A4	15	M6x18	25	45	50,8	505.44 MXN
07812-02804	acero inoxidable A4	15	M6x18	28	48	53,7	574.86 MXN
07812-03004	acero inoxidable A4	15	M6x18	30	54	58,6	580.58 MXN
07812-04004	acero inoxidable A4	15	M6x18	40	60	65	772.46 MXN
07812-05004	acero inoxidable A4	19	M8x25	50	78	87	1,710.02 MXN
07812-00403	aluminio	9	M3x8	4	16	20,7	153.92 MXN
07812-00503	aluminio	9	M3x8	5	16	20,7	153.92 MXN
07812-00603	aluminio	9	M3x8	6	16	20,7	153.92 MXN
07812-00803	aluminio	9	M3x8	8	18	22,4	167.96 MXN
07812-01003	aluminio	9	M3x10	10	24	26	230.88 MXN
07812-01203	aluminio	11	M4x12	12	28	31,8	237.90 MXN
07812-01503	aluminio	13	M5x16	15	34	39,4	265.98 MXN
07812-01603	aluminio	13	M5x16	16	34	39,4	265.98 MXN
07812-01803	aluminio	13	M5x16	18	36	41,1	297.70 MXN
07812-02003	aluminio	15	M6x18	20	40	46,4	304.98 MXN
07812-02203	aluminio	15	M6x18	22	42	48,1	304.98 MXN
07812-02503	aluminio	15	M6x18	25	45	50,8	356.98 MXN
07812-02803	aluminio	15	M6x18	28	48	53,7	430.56 MXN
07812-03003	aluminio	15	M6x18	30	54	58,6	437.58 MXN
07812-04003	aluminio	15	M6x18	40	60	65	567.32 MXN
07812-05003	aluminio	19	M8x25	50	78	87	945.10 MXN
