        Anillos de sujeción ranurados, interiores

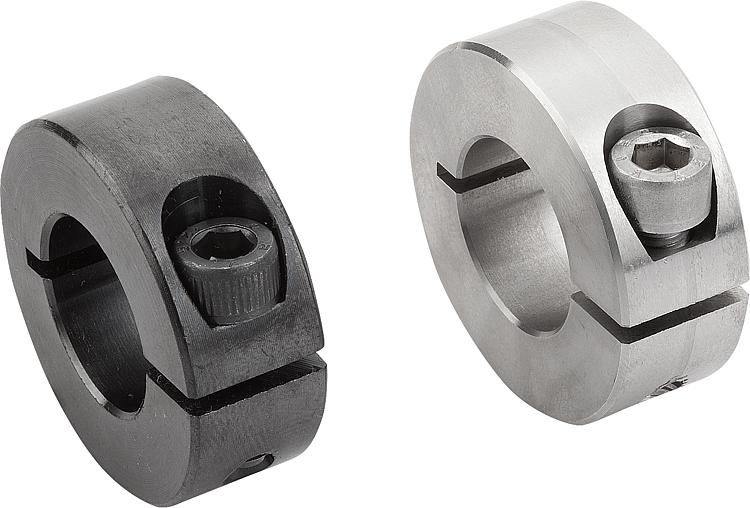

Descripción del artículo/Imágenes del producto

DescripciónMaterial:

Acero.
Acero inoxidable 1.4305.
Acero inoxidable 1.4404.
Aluminio.

Versión:Acero bruñido, tornillo acero 12.9.
Acero inoxidable acabado 1.4305 natural, tornillo acero inoxidable A2-70.
Acero inoxidable acabado 1.4404 natural, tornillo acero inoxidable A4-70.
Aluminio con acabado natural, tornillo acero inoxidable A2-70.
Indicación:Los anillos de sujeción ranurados envuelven el árbol por dentro distribuyendo las fuerzas de sujeción de forma regular. Esto favorece un ajuste de alta precisión y fuerzas de retención muy elevadas sin dañar el árbol.

La tolerancia del árbol debe estar dentro de h11.

Los anillos de sujeción de acero inoxidable A4 tienen un puntito de centrado marcado en el diámetro exterior.Rango de temperatura: -40 °C - +175 °C.A petición:Otras dimensiones.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 07810 Anillos de sujeción ranurados, interiores

230 kB

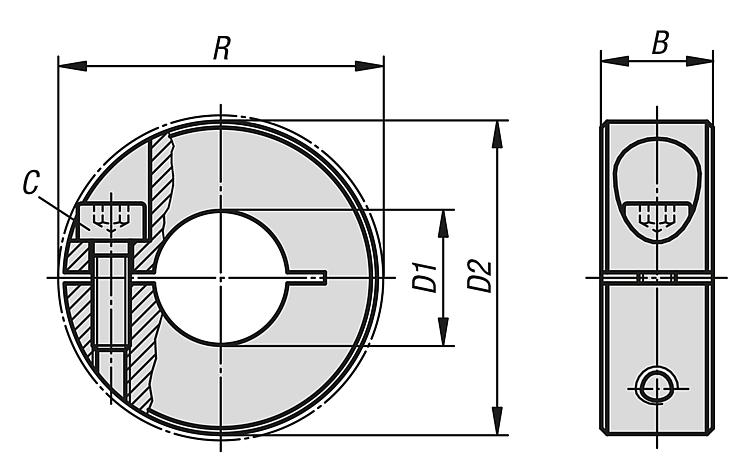

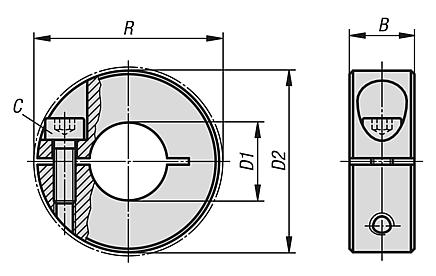

Planos

Selección/filtro de artículos

Referencia	Modelo de forma	Material del cuerpo de base	B	C (DIN 912)	D1	D2	R	Precio
07810-00401	Ranurado interior	acero	9	M3x8	4	16	20,7	65.26 MXN
07810-00501	Ranurado interior	acero	9	M3x8	5	16	20,7	65.26 MXN
07810-00601	Ranurado interior	acero	9	M3x8	6	16	20,7	65.26 MXN
07810-00801	Ranurado interior	acero	9	M3x8	8	18	22,4	65.26 MXN
07810-01001	Ranurado interior	acero	9	M3x10	10	24	26	82.16 MXN
07810-01201	Ranurado interior	acero	11	M4x12	12	28	31,8	89.44 MXN
07810-01501	Ranurado interior	acero	13	M5x16	15	34	39,4	105.04 MXN
07810-01601	Ranurado interior	acero	13	M5x16	16	34	39,4	105.04 MXN
07810-01801	Ranurado interior	acero	13	M5x16	18	36	41,1	121.42 MXN
07810-02001	Ranurado interior	acero	15	M6x18	20	40	46,4	136.76 MXN
07810-02201	Ranurado interior	acero	15	M6x18	22	42	48,1	143.52 MXN
07810-02501	Ranurado interior	acero	15	M6x18	25	45	50,8	148.98 MXN
07810-02801	Ranurado interior	acero	15	M6x18	28	48	53,7	158.86 MXN
07810-03001	Ranurado interior	acero	15	M6x18	30	54	58,6	184.34 MXN
07810-04001	Ranurado interior	acero	15	M6x18	40	60	65	213.98 MXN
07810-05001	Ranurado interior	acero	19	M8x25	50	78	87	445.38 MXN
07810-00402	Ranurado interior	acero inoxidable	9	M3x8	4	16	20,7	145.86 MXN
07810-00502	Ranurado interior	acero inoxidable	9	M3x8	5	16	20,7	145.86 MXN
07810-00602	Ranurado interior	acero inoxidable	9	M3x8	6	16	20,7	145.86 MXN
07810-00802	Ranurado interior	acero inoxidable	9	M3x8	8	18	22,4	152.88 MXN
07810-01002	Ranurado interior	acero inoxidable	9	M3x10	10	24	26	203.84 MXN
07810-01202	Ranurado interior	acero inoxidable	11	M4x12	12	28	31,8	216.58 MXN
07810-01502	Ranurado interior	acero inoxidable	13	M5x16	15	34	39,4	251.42 MXN
07810-01602	Ranurado interior	acero inoxidable	13	M5x16	16	34	39,4	251.42 MXN
07810-01802	Ranurado interior	acero inoxidable	13	M5x16	18	36	41,1	289.90 MXN
07810-02002	Ranurado interior	acero inoxidable	15	M6x18	20	40	46,4	362.70 MXN
07810-02202	Ranurado interior	acero inoxidable	15	M6x18	22	42	48,1	381.94 MXN
07810-02502	Ranurado interior	acero inoxidable	15	M6x18	25	45	50,8	407.16 MXN
07810-02802	Ranurado interior	acero inoxidable	15	M6x18	28	48	53,7	435.76 MXN
07810-03002	Ranurado interior	acero inoxidable	15	M6x18	30	54	58,6	449.28 MXN
07810-04002	Ranurado interior	acero inoxidable	15	M6x18	40	60	65	561.08 MXN
07810-05002	Ranurado interior	acero inoxidable	19	M8x25	50	78	87	1,058.20 MXN
07810-00404	Ranurado interior	acero inoxidable A4	9	M3x8	4	16	20,7	189.28 MXN
07810-00504	Ranurado interior	acero inoxidable A4	9	M3x8	5	16	20,7	189.28 MXN
07810-00604	Ranurado interior	acero inoxidable A4	9	M3x8	6	16	20,7	189.28 MXN
07810-00804	Ranurado interior	acero inoxidable A4	9	M3x8	8	18	22,4	205.14 MXN
07810-01004	Ranurado interior	acero inoxidable A4	9	M3x10	10	24	26	260.52 MXN
07810-01204	Ranurado interior	acero inoxidable A4	11	M4x12	12	28	31,8	269.62 MXN
07810-01504	Ranurado interior	acero inoxidable A4	13	M5x16	15	34	39,4	322.40 MXN
07810-01604	Ranurado interior	acero inoxidable A4	13	M5x16	16	34	39,4	322.40 MXN
07810-01804	Ranurado interior	acero inoxidable A4	13	M5x16	18	36	41,1	368.42 MXN
07810-02004	Ranurado interior	acero inoxidable A4	15	M6x18	20	40	46,4	413.66 MXN
07810-02204	Ranurado interior	acero inoxidable A4	15	M6x18	22	42	48,1	434.72 MXN
07810-02504	Ranurado interior	acero inoxidable A4	15	M6x18	25	45	50,8	457.86 MXN
07810-02804	Ranurado interior	acero inoxidable A4	15	M6x18	28	48	53,7	515.58 MXN
07810-03004	Ranurado interior	acero inoxidable A4	15	M6x18	30	54	58,6	528.58 MXN
07810-04004	Ranurado interior	acero inoxidable A4	15	M6x18	40	60	65	660.40 MXN
07810-05004	Ranurado interior	acero inoxidable A4	19	M8x25	50	78	87	1,349.14 MXN
07810-00403	Ranurado interior	aluminio	9	M3x8	4	16	20,7	98.02 MXN
07810-00503	Ranurado interior	aluminio	9	M3x8	5	16	20,7	98.02 MXN
07810-00603	Ranurado interior	aluminio	9	M3x8	6	16	20,7	98.02 MXN
07810-00803	Ranurado interior	aluminio	9	M3x8	8	18	22,4	105.30 MXN
07810-01003	Ranurado interior	aluminio	9	M3x10	10	24	26	126.62 MXN
07810-01203	Ranurado interior	aluminio	11	M4x12	12	28	31,8	137.28 MXN
07810-01503	Ranurado interior	aluminio	13	M5x16	15	34	39,4	204.36 MXN
07810-01603	Ranurado interior	aluminio	13	M5x16	16	34	39,4	204.36 MXN
07810-01803	Ranurado interior	aluminio	13	M5x16	18	36	41,1	232.44 MXN
07810-02003	Ranurado interior	aluminio	15	M6x18	20	40	46,4	232.44 MXN
07810-02203	Ranurado interior	aluminio	15	M6x18	22	42	48,1	238.94 MXN
07810-02503	Ranurado interior	aluminio	15	M6x18	25	45	50,8	281.84 MXN
07810-02803	Ranurado interior	aluminio	15	M6x18	28	48	53,7	366.08 MXN
07810-03003	Ranurado interior	aluminio	15	M6x18	30	54	58,6	366.08 MXN
07810-04003	Ranurado interior	aluminio	15	M6x18	40	60	65	485.94 MXN
07810-05003	Ranurado interior	aluminio	19	M8x25	50	78	87	852.28 MXN
