        Arandelas de apoyo

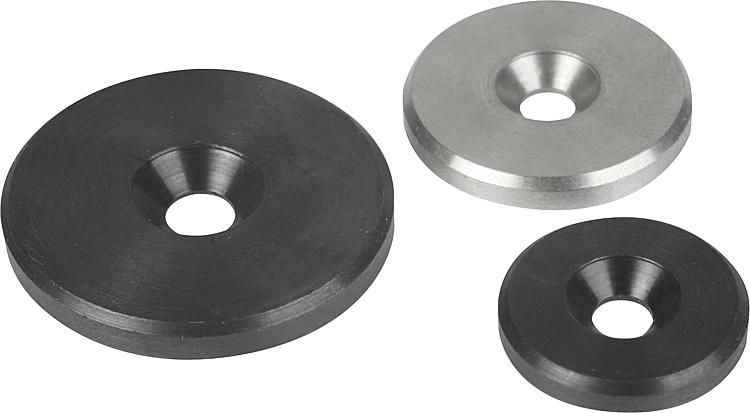

Descripción del artículo/Imágenes del producto

DescripciónMaterial:

Acero.
Acero inoxidable 1.4305.

Versión:Acero bruñido.
Acero inoxidable con acabado natural.Indicación:Junto con un tornillo avellanado DIN EN ISO 2009 o DIN EN ISO 10642, las arandelas de apoyo se colocan en la superficie frontal de los extremos del árbol para la fijación axial y el aseguramiento de volantes y manivelas con chavetero.

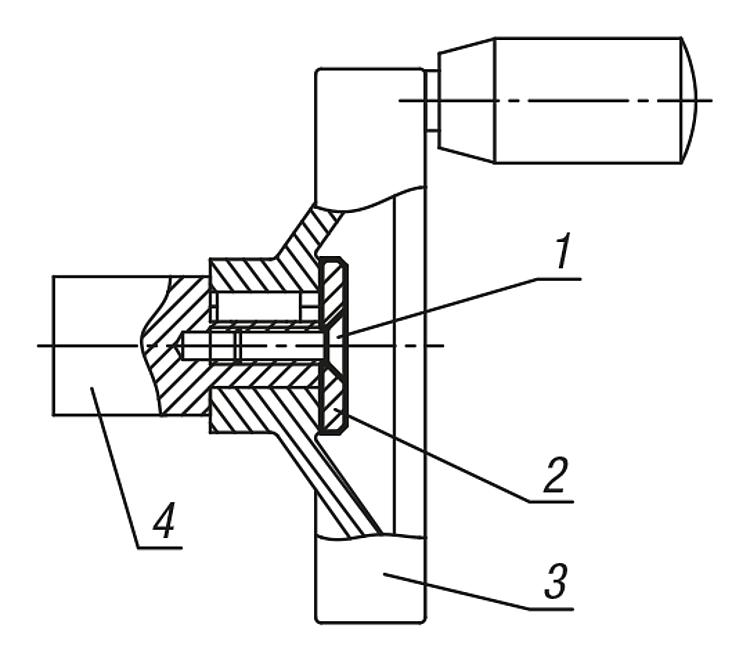

Las arandelas de apoyo se pueden utilizar en los volantes 06262, 06263, 06264, 06265, 06271, 06273, 06275, 06277, 06279, 06287 y 06288, así como en las manivelas de mano 06500 y 06502.Indicación sobre el dibujo:

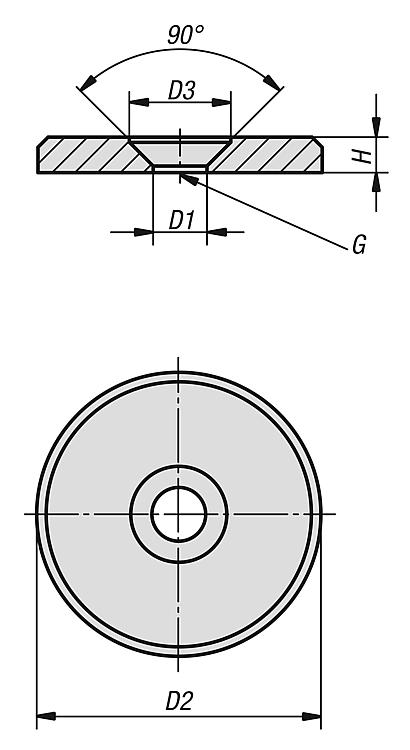

D3 = para tornillo avellanado ISO 2009 e ISO 10642

1) Tornillo avellanado ISO 2009 e ISO 10642
2) Arandela de presentación
3) Volante
4) Árbol

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 07375 Arandelas de apoyo

182 kB

Planos

Selección/filtro de artículos

Referencia	Material del cuerpo de base	D1	D2	D3	H	G	Precio
07375-00310	acero	3,2	10	6	2	M3	20.28 MXN
07375-00313	acero	3,2	13	6	2	M3	20.28 MXN
07375-00416	acero	4,3	16	8,4	3	M4	20.28 MXN
07375-00420	acero	4,3	20	8,4	3	M4	21.58 MXN
07375-00520	acero	5,3	20	10	3,5	M5	23.92 MXN
07375-00522	acero	5,3	22	10	3,5	M5	23.92 MXN
07375-00525	acero	5,3	25	10	3,5	M5	28.60 MXN
07375-00528	acero	5,3	28	10	3,5	M5	31.72 MXN
07375-00630	acero	6,4	30	12	4	M6	39.26 MXN
07375-00632	acero	6,4	32	12	4	M6	39.26 MXN
07375-00636	acero	6,4	36	12	4	M6	47.58 MXN
07375-00640	acero	6,4	40	12	5	M6	59.02 MXN
07375-00645	acero	6,4	45	12	6	M6	72.80 MXN
07375-00652	acero	6,4	52	12	6	M6	103.48 MXN
07375-10310	acero inoxidable	3,2	10	6	2	M3	26.00 MXN
07375-10313	acero inoxidable	3,2	13	6	2	M3	29.64 MXN
07375-10416	acero inoxidable	4,3	16	8,4	3	M4	31.72 MXN
07375-10420	acero inoxidable	4,3	20	8,4	3	M4	36.92 MXN
07375-10520	acero inoxidable	5,3	20	10	3,5	M5	43.16 MXN
07375-10522	acero inoxidable	5,3	22	10	3,5	M5	43.16 MXN
07375-10525	acero inoxidable	5,3	25	10	3,5	M5	47.32 MXN
07375-10528	acero inoxidable	5,3	28	10	3,5	M5	51.22 MXN
07375-10630	acero inoxidable	6,4	30	12	4	M6	61.10 MXN
07375-10632	acero inoxidable	6,4	32	12	4	M6	61.10 MXN
07375-10636	acero inoxidable	6,4	36	12	4	M6	66.04 MXN
07375-10640	acero inoxidable	6,4	40	12	5	M6	73.32 MXN
07375-10645	acero inoxidable	6,4	45	12	6	M6	92.82 MXN
07375-10652	acero inoxidable	6,4	52	12	6	M6	110.76 MXN
