        Arandelas elásticas DIN 137 B

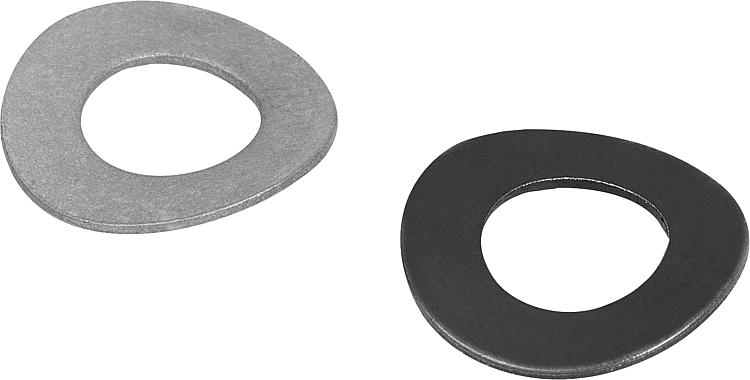

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero para muelles.Versión:Acabado natural o cincado mediante procedimiento mecánico.Indicación:Arandelas elásticas forma B = ondulada.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 07304 Arandelas elásticas DIN 137 B

131 kB

Sinopsis de las normas de los elementos de unión

689 kB

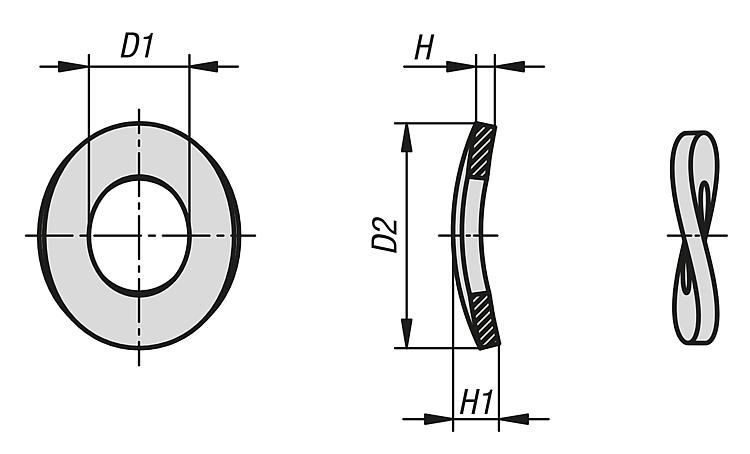

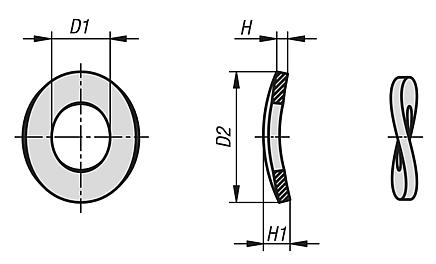

Planos

Vista general de artículos (comprimida)

Selección/filtro de artículos

Referencia	Superficie cuerpo de base	Para tornillos	D1	D2	H	H1	Precio
07304-03	acabado natural	M3	3,2	8	0,5	1,6	2.86 MXN
07304-04	acabado natural	M4	4,3	9	0,5	2	4.68 MXN
07304-05	acabado natural	M5	5,3	11	0,5	2,2	4.68 MXN
07304-06	acabado natural	M6	6,4	12	0,5	2,6	4.94 MXN
07304-08	acabado natural	M8	8,4	15	0,8	3	5.20 MXN
07304-10	acabado natural	M10	10,5	21	1	4,2	6.76 MXN
07304-12	acabado natural	M12	13	24	1,2	5	7.54 MXN
07304-14	acabado natural	M14	15	28	1,6	6	10.40 MXN
07304-16	acabado natural	M16	17	30	1,6	6,4	14.04 MXN
07304-18	acabado natural	M18	19	34	1,6	6,6	17.42 MXN
07304-20	acabado natural	M20	21	36	1,6	7,4	18.72 MXN
07304-22	acabado natural	M22	23	40	1,8	7,8	33.54 MXN
07304-24	acabado natural	M24	25	44	1,8	8,2	39.26 MXN
07304-27	acabado natural	M27	28	50	2	9,4	51.22 MXN
07304-30	acabado natural	M30	31	56	2,2	10	61.62 MXN
07304-103	cincado	M3	3,2	8	0,5	1,6	3.38 MXN
07304-104	cincado	M4	4,3	9	0,5	2	5.20 MXN
07304-105	cincado	M5	5,3	11	0,5	2,2	6.24 MXN
07304-106	cincado	M6	6,4	12	0,5	2,6	6.76 MXN
07304-108	cincado	M8	8,4	15	0,8	3	7.54 MXN
07304-110	cincado	M10	10,5	21	1	4,2	10.66 MXN
07304-112	cincado	M12	13	24	1,2	5	12.74 MXN
07304-114	cincado	M14	15	28	1,6	6	15.60 MXN
07304-116	cincado	M16	17	30	1,6	6,4	18.98 MXN
07304-118	cincado	M18	19	34	1,6	6,6	22.36 MXN
07304-120	cincado	M20	21	36	1,6	7,4	25.22 MXN
07304-122	cincado	M22	23	40	1,8	7,8	38.22 MXN
07304-124	cincado	M24	25	44	1,8	8,2	41.34 MXN
07304-127	cincado	M27	28	50	2	9,4	56.94 MXN
07304-130	cincado	M30	31	56	2,2	10	66.56 MXN
