        Arandelas esféricas, cojinetes cónicos DIN 6319, serie 10/01

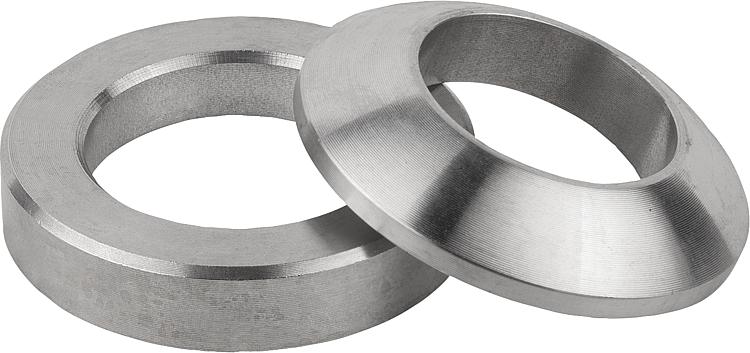

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:Acero de cementación, acero templado y revenido o acero inoxidable.Versión:Acero de cementación, templado.
Acero templado y revenido, tratado en caliente (HV 390 ±40) y revestido de fosfato de manganeso.
Acero inoxidable, acabado natural.
Indicación:Para agujeros alargados se debe utilizar la versión G de los cojinetes cónicos.Indicación sobre el dibujo:

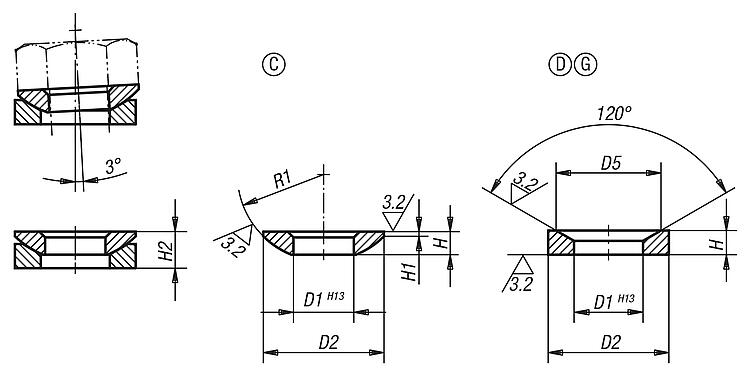

Forma C: Arandela esférica
Forma D: Cojinete cónico

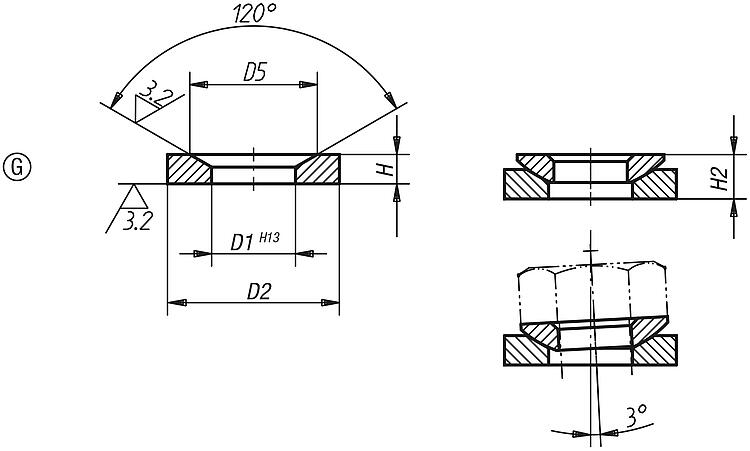

Forma G: Cojinete cónico

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 07420 Arandelas esféricas, cojinetes cónicos DIN 6319, serie 10/01

188 kB

Sinopsis de las normas de los elementos de unión

689 kB

Planos (vista completa)

Arandelas esféricas, forma C DIN 6319, serie 10/01

Más información

Planos

Arandelas esféricas, forma C DIN 6319, serie 10/01

Vista general de artículos (comprimida)

Selección/filtro de artículos

Referencia acero de cementación	Referencia acero inoxidable	Forma	D1	D2	H	H1	R1	Capacidad de carga máx. kN (solo con carga estática)
07420-105	-	C	5,25	10,5	2	0,4	7,5	6,5
07420-106	07420-0106	C	6,4	12	2,3	0,7	9	9/6
07420-108	07420-0108	C	8,4	17	3,2	0,6	12	17/12
07420-110	07420-0110	C	10,5	21	4	0,8	15	26/16
07420-112	07420-0112	C	13	24	4,6	1,1	17	38/24
07420-114	-	C	15	28	5	1,2	22	53
07420-116	07420-0116	C	17	30	5,3	1,3	22	73/45
07420-120	07420-0120	C	21	36	6,3	2	27	117/71
07420-124	07420-0124	C	25	44	8,2	2,4	32	168/105
07420-130	07420-0130	C	31	56	11,2	3,6	41	269/191
07420-136	07420-0136	C	37	68	14	4,6	50	394/-
07420-142	07420-0142	C	43	78	17	6,5	58	542/-
07420-148	07420-0148	C	50	92	21	8	67	714/-
07420-156	-	C	58	103	23	9,5	79	960
07420-164	-	C	66	120	27	12	93	1269

Cojinetes cónicos, forma D DIN 6319, serie 10/01

Más información

Planos

Cojinetes cónicos, forma D DIN 6319, serie 10/01

Vista general de artículos (comprimida)

Selección/filtro de artículos

Referencia acero de cementación	Referencia acero inoxidable	Forma	D1	D2	D5	H	H2	Capacidad de carga máx. kN (solo con carga estática)
07420-205	-	D	6	10,5	9,25	2,1	3,1	6,5
07420-206	07420-0206	D	7,1	12	11	2,8	4,2	9/6
07420-208	07420-0208	D	9,6	17	14,5	3,5	5,6	17/12
07420-210	07420-0210	D	12	21	18,5	4,2	6,5	26/16
07420-212	07420-0212	D	14,2	24	20	5	8	38/24
07420-214	-	D	16,5	28	24,8	5,6	8,5	53
07420-216	07420-0216	D	19	30	26	6,2	9,5	73/45
07420-220	07420-0220	D	23,2	36	31	7,5	11,7	117/71
07420-224	07420-0224	D	28	44	37	9,5	15,2	168/105
07420-230	07420-0230	D	35	56	49	12	19,2	269/191
07420-236	07420-0236	D	42	68	60	15	23,5	394/-
07420-242	07420-0242	D	49	78	70	18	29	542/-
07420-248	07420-0248	D	56	92	82	22	35,5	714/-
07420-256	-	D	65	103	92	25	39,7	960
07420-264	-	D	75	120	110	30	46,5	1269

Cojinetes cónicos con forma G, D4 > D3, DIN 6319, serie 10/01

Más información

Planos

Cojinetes cónicos con forma G, D4 > D3, DIN 6319, serie 10/01

Vista general de artículos (comprimida)

Selección/filtro de artículos

Referencia acero para temple y revenido	Referencia acero inoxidable	Forma	D1	D2	D5	H	H2	Capacidad de carga máx. kN (solo con carga estática)
07420-305	-	G	6	15	9,25	2,5	3,5	6,5
07420-306	07420-0306	G	7,1	17	11	4	5,4	9/6
07420-308	07420-0308	G	9,6	24	14,5	5	7,1	17/12
07420-310	07420-0310	G	12	30	18,5	5	7,3	26/16
07420-312	07420-0312	G	14,2	36	20	6	9	38/24
07420-314	-	G	16,5	40	24,8	6	9,5	53
07420-316	07420-0316	G	19	44	26	7	10,4	73/45
07420-320	07420-0320	G	23,2	50	31	8	12,2	117/71
07420-324	07420-0324	G	28	60	37	10	15,7	168/105
07420-330	07420-0330	G	35	68	49	12	19,7	269/191
07420-336	-	G	42	80	60	12	20,3	394
